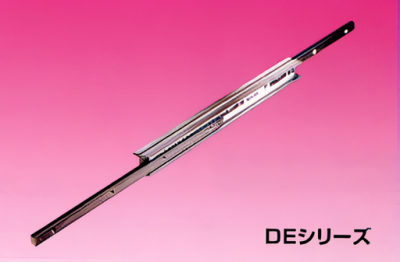

DEシリーズ　ダブルスライド（重荷重、中荷重） 023

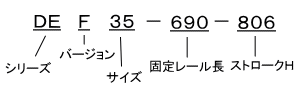

■ご注文型番例

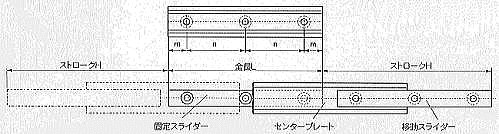

■部品構成
①固定側スライダー
②l型センタープレート
③移動スライダー
※軌道面は焼入れ硬化処理
■タイプ
標準は片側だけにスライド
－エンドストップを取り外すと両側ストローク可能
※エンドストップを取り外してもストップピンによりセンタープレートの脱落を防止しますが、必ず外部にエンドストップ機能を取り付けて下さい。
DEV　スライダー固定穴が皿ねじ仕様
DEF　スライダー固定穴がタップ仕様
22:M4　28:M5　35:M6　43:M8		 ■負荷方向
基本的にラジアル方向に荷重を受ける設計
■特殊品
特殊ストロークは以下の寸法で検討して下さい。
DE..22..：標準ストローク+15の倍数
DE..28..：標準ストローク+19の倍数
DE..35..：標準ストローク+24の倍数
DE..43..：標準ストローク+30の倍数
※特殊ストロークはボールのピッチの倍数により制限されます。例）DEV35-450-518
※ストロークは標準の約30%の延長が可能
DE22 DE28
DE35 DE43
重量
DE22：2.5kg/m
DE28：4kg/m
DE35：6.1kg/m
DE43：10.5kg/m
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
DE..22-130 152 130 25 80 2 120
DE..22-210 222 210 3 282
DE..22-290 308 290 4 391
DE..22-370 392 370 5 503
DE..22-450 462 450 6 676
DE..22-530 548 530 7 571
DE..22-610 632 610 8 494
DE..22-690 702 690 9 453
DE..22-770 788 770 10 401
※定格荷重C0radはレール1本あたりの値です。
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
DE..28-130 148 130 25 80 2 237
DE..28-210 232 210 3 434
DE..28-290 296 290 4 768
DE..28-370 380 370 5 972
DE..28-450 464 450 6 1170
DE..28-530 548 530 7 1107
DE..28-610 630 610 8 958
DE..28-690 714 690 9 844
DE..28-770 798 770 10 755
DE..28-850 864 850 11 713
DE..28-930 950 930 12 646
DE..28-1010 1034 1010 13 592
DE..28-1170 1202 1170 15 508
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
DE..35-210 254 210 25 80 3 399
DE..35-290 318 290 4 792
DE..35-370 406 370 5 1014
DE..35-450 494 450 6 1236
DE..35-530 558 530 7 1666
DE..35-610 646 610 8 1887
DE..35-690 734 690 9 1689
DE..35-770 798 770 10 1591
DE..35-850 886 850 11 1425
DE..35-930 974 930 12 1291
DE..35-1010 1038 1010 13 1233
DE..35-1170 1214 1170 15 1044
DE..35-1330 1366 1330 17 937
DE..35-1490 1518 1490 19 850
※定格荷重C0radはレール1本あたりの値です。
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
DE..43-210 246 210 25 80 3 613
DE..43-290 316 290 4 1125
DE..43-370 416 370 5 1310
DE..43-450 486 450 6 1839
DE..43-530 556 530 7 2388
DE..43-610 626 610 8 2949
DE..43-690 726 690 9 3104
DE..43-770 796 770 10 3054
DE..43-850 866 850 11 2847
DE..43-930 966 930 12 2506
DE..43-1010 1036 1010 13 2364
DE..43-1170 1206 1170 15 2022
DE..43-1330 1376 1330 17 1766
DE..43-1490 1516 1490 19 1628
DE..43-1650 1686 1650 21 1458
DE..43-1810 1856 1810 23 1320
DE..43-1970 2026 1970 25 1206
