DBNシリーズ　ダブルスライド（中荷重） 023
■ご注文型番例

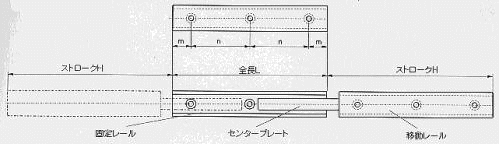

■部品構成
①固定側レール
②角型センタープレート
③スライドレール
※軌道面は焼入れ硬化処理
■タイプ
標準は片側だけにスライド
－エンドストップを取り外すと両側ストローク可能
※エンドストップを取り外してもストップピンによりセンタープレートの脱落を防止しますが、必ず外部にエンドストップ機能を取り付けて下さい。		 ■負荷方向
基本的にラジアル方向に荷重を受ける設計
■特殊品
特殊ストロークは以下の寸法で検討して下さい。
DE..22..：標準ストローク+15の倍数
DE..28..：標準ストローク+19の倍数
DE..35..：標準ストローク+24の倍数
DE..43..：標準ストローク+30の倍数
※特殊ストロークはボールのピッチの倍数により制限されます。例）DBN35-850-910
※ストロークは標準の約30%の延長が可能
DBN22 DBN28
DBN35 DBN43
重量
DBN22：2.5kg/m
DBN28：4kg/m
DBN35：6.3kg/m
DBN43：11.1kg/m
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
DBN22-130 152 130 25 80 2 120
DBN22-210 222 210 3 282
DBN22-290 308 290 4 235
DBN22-370 392 370 5 185
DBN22-450 462 450 6 162
DBN22-530 548 530 7 136
DBN22-610 632 610 8 117
DBN22-690 702 690 9 108
DBN22-770 788 770 10 95
※定格荷重C0radはレール1本あたりの値です。
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
DBN28-130 148 130 25 80 2 237
DBN28-210 232 210 3 434
DBN28-290 296 290 4 614
DBN28-370 380 370 5 482
DBN28-450 464 450 6 393
DBN28-530 548 530 7 332
DBN28-610 630 610 8 289
DBN28-690 714 690 9 255
DBN28-770 798 770 10 227
DBN28-850 864 850 11 214
DBN28-930 950 930 12 194
DBN28-1010 1034 1010 13 178
DBN28-1170 1202 1170 15 152
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
DBN35-210 254 210 25 80 3 399
DBN35-290 318 290 4 667
DBN35-370 406 370 5 522
DBN35-450 494 450 6 429
DBN35-530 558 530 7 394
DBN35-610 646 610 8 338
DBN35-690 734 690 9 297
DBN35-770 798 770 10 279
DBN35-850 886 850 11 250
DBN35-930 974 930 12 227
DBN35-1010 1038 1010 13 216
DBN35-1170 1214 1170 15 183
DBN35-1330 1366 1330 17 165
DBN35-1490 1518 1490 19 149
※定格荷重C0radはレール1本あたりの値です。
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
DBN43-210 246 210 25 80 3 613
DBN43-290 316 290 4 1125
DBN43-370 416 370 5 1310
DBN43-450 486 450 6 1331
DBN43-530 556 530 7 1193
DBN43-610 626 610 8 1082
DBN43-690 726 690 9 912
DBN43-770 796 770 10 845
DBN43-850 866 850 11 788
DBN43-930 966 930 12 693
DBN43-1010 1036 1010 13 654
DBN43-1170 1206 1170 15 559
DBN43-1330 1376 1330 17 488
DBN43-1490 1516 1490 19 450
DBN43-1650 1686 1650 21 403
DBN43-1810 1856 1810 23 365
DBN43-1970 2026 1970 25 334
