ASNシリーズ　シングルスライド（重荷重、中荷重） 023
■ご注文型番例

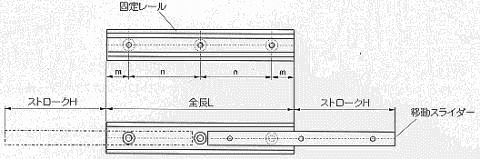

■部品構成
①固定側レール
②移動スライダー
※軌道面は焼入れ硬化処理
■タイプ
－超重荷重タイプ。
－ストロークはスライダー長の1/2
■負荷方向
ラジアル方向、アキシャル方向に荷重を受ける設計
※注意
負荷がスライダーの中心からずれた偏荷重が加わる場合は、グラフ3より補正して下さい。		 ■特殊品
ストロークはレール長さLの65%まで延長が可能
特殊ストロークは以下の寸法で検討して下さい。
ASN..22..：標準ストローク+7.5の倍数
ASN..28..：標準ストローク+9.5の倍数
ASN..35..：標準ストローク+12の倍数
ASN..43..：標準ストローク+15の倍数
ASN..63..：標準ストローク+20の倍数
※特殊ストロークはボールのピッチの倍数により制限されます。例）ASN35-450-518
※ストロークは標準の約15%の延長が可能

ASN22
ASN28
ASN35

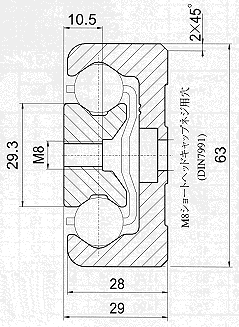

ASN43 ASN63
※以下の定格荷重C0radはレール1本あたりの値です。
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)		 C0ax
(Nm)
 Mx
(Nm)		 My
(Nm)		 Mz
(Nm）
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
ASN22-130 76 130 25 80 2 322 225 10 10 15
ASN22-210 111 210 3 728 510 19 36 51
ASN22-290 154 290 4 1004 703 26 69 99
ASN22-370 196 370 5 1291 903 34 113 162
ASN22-450 231 450 6 1715 1200 43 180 258
ASN22-530 274 530 7 1990 1393 50 248 355
ASN22-610 316 610 8 2276 1593 57 327 467
ASN22-690 351 690 9 2704 1893 66 436 623
ASN22-770 394 770 10 2978 2085 73 539 769
重量
ASN22：1.2kg/m
ASN28：2kg/m
ASN35：3kg/m
ASN43：5.2kg/m
ASN63：10.3kg/m
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)		 C0ax
(N)
 Mx
(Nm)		 My
(Nm)		 Mz
(Nm）
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
ASN28-130 74 130 25 80 2 626 438 25 20 28
ASN28-210 116 210 3 1131 792 42 57 82
ASN28-290 148 290 4 1960 1372 64 132 188
ASN28-370 190 370 5 2131 1492 78 190 272
ASN28-450 232 450 6 2980 2086 99 314 449
ASN28-530 274 530 7 3490 2443 116 435 621
ASN28-610 315 610 8 4020 2814 134 575 821
ASN28-690 357 690 9 4530 3171 151 735 1050
ASN28-770 399 770 10 5041 3528 169 914 1306
ASN28-850 432 850 11 5869 4108 190 1165 1665
ASN28-930 475 930 12 6358 4451 208 1389 1984
ASN28-1010 517 1010 13 6868 4807 225 1613 2330
ASN28-1170 601 1170 15 7888 5521 260 2175 3108
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)		 C0ax
(N)
 Mx
(Nm)		 My
(Nm)		 Mz
(Nm）
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
ASN35-210 127 210 25 80 3 1065 745 57 57 81
ASN35-290 159 290 4 2052 1437 91 144 205
ASN35-370 203 370 5 2623 1836 116 235 336
ASN35-450 247 450 6 3194 2236 141 349 498
ASN35-530 279 530 7 4248 2974 175 535 765
ASN35-610 323 610 8 4816 3371 200 701 1002
ASN35-690 367 690 9 5385 3769 225 890 1271
ASN35-770 399 770 10 6459 4521 259 1176 1679
ASN35-850 443 850 11 7024 4917 284 1416 2023
ASN35-930 487 930 12 7591 5313 310 1679 2399
ASN35-1010 519 1010 13 8674 6072 343 2064 2949
ASN35-1170 607 1170 15 9802 6861 394 2717 3882
ASN35-1330 683 1330 17 11453 8017 453 3592 5131
ASN35-1490 759 1490 19 13109 9176 512 4588 6554
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)		 C0ax
(N)
 Mx
(Nm)		 My
(Nm)		 Mz
(Nm）
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
ASN43-210 123 210 25 80 3 1650 1155 107 84 120
ASN43-290 158 290 4 2945 2062 165 201 288
ASN43-370 208 370 5 3443 2410 204 308 440
ASN43-450 243 450 6 4766 3336 263 509 728
ASN43-530 278 530 7 6124 4287 321 762 1088
ASN43-610 313 610 8 7503 5252 379 1064 1521
ASN43-690 363 690 9 7947 5563 418 1294 1849
ASN43-770 398 770 10 8922 6245 457 1547 2210
ASN43-850 433 850 11 10308 7216 516 1967 2811
ASN43-930 483 930 12 11143 7800 574 2439 3484
ASN43-1010 518 1010 13 12526 8768 633 2961 4230
ASN43-1170 603 1170 15 14344 10041 730 3943 5633
ASN43-1330 688 1330 17 16164 11315 828 5065 7236
ASN43-1490 758 1490 19 18538 12977 925 6328 9041
ASN43-1650 843 1650 21 20755 14528 1042 8029 11470
ASN43-1810 928 1810 23 22572 15800 1140 9601 13716
ASN43-1970 1013 1970 25 24390 17073 1237 11314 16162
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)		 C0ax
(N)
 Mx
(Nm)		 My
(Nm)		 Mz
(Nm）
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
ASN63-610 333 610 25 80 8 11094 7766 856 1553 2219
ASN63-690 373 690 9 13059 9142 989 2072 2960
ASN63-770 413 770 10 15032 10522 1121 2666 3808
ASN63-850 453 850 11 17010 11907 1254 3334 4763
ASN63-930 493 930 12 19632 13742 1387 4077 5824
ASN63-1010 533 1010 13 21625 15138 1520 4894 6992
ASN63-1170 613 1170 15 24952 17466 1785 6754 9648
ASN63-1330 693 1330 17 28934 20254 2051 8912 12731
ASN63-1490 773 1490 19 32919 23043 2316 11368 16240
ASN63-1650 853 1650 21 36908 25835 2581 14123 20176
ASN63-1810 933 1810 23 40898 28629 2847 17177 24539
ASN63-1970 1013 1970 25 44890 31423 3112 20530 29358
