UL /CE適合ケーブル 001
UE/STO(N) 600V 105℃定格
特徴：
●ナンバリング仕様のフレキシブルコード
●UL,c-UL共用・UL VW-1,c-UL FT1の難燃性に合格
●耐油耐熱柔軟性ビニル材質を使用
●CEマーキング適合宣言製品（TUV認定品）
用途：
●電気機器の電源など
電気特性表へ
●シース状表示　（例）本製品は旧タイプよりトレイケーブル（TC)の規格を付与しました。従いまして旧表示から新表示にランニングチェンジ致します。（平成13年2月生産分より）
(旧内容）E65955(-T)(UL)STO 105℃線芯数XAWGサイズ 　VW-1 TAIYO c(UL)STO 105℃　線芯数XAWGサイズFT1 TAIYO CE
(新内容）E209288(-T)(UL)TC600V90℃DRY75℃WET AWGサイズ/線芯数C E65955(-T)(UL)STO 105℃ AWGサイズ/線芯数C 　VW-1 TAIYO c(UL)STO 105℃　AWGサイズ/線芯数 FT1 TAIYO CE

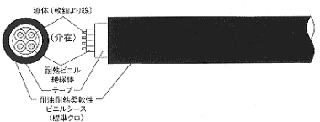

型式：new UE/STO (105℃）クロ(N)
線芯数 導体 耐熱ビニル絶縁体 耐油耐熱柔軟ビニルシース 概算重量
Kg/Km
サイズAWG 構成　mm 外径　mm 厚さ　mm 外径　mm 厚さ　mm 外径　mm
2E 18 35/0.18 1.2 0.85 2.9 1.7 9.3 90
16 53/0.18 1.5 0.85 3.2 1.7 9.9 110
14 84/0.18 1.9 1.25 4.4 2.25 13.4 200
12 66/0.254 2.4 1.25 4.9 2.65 15.2 270
10 104/0.254 3.1 1.25 5.6 2.65 16.6 340
6 7/24/0.32 5.3 1.7 8.7 3.5 24.6 760
3E 18 35/0.18 1.2 0.85 2.9 1.7 9.7 110
16 53/0.18 1.5 0.85 3.2 1.7 10.4 130
14 84/0.18 1.9 1.25 4.4 2.25 14.1 240
12 66/0.254 2.4 1.25 4.9 2.65 16 330
10 104/0.254 3.1 1.25 5.6 2.65 17.5 420
8 7/15/0.32 4.2 1.7 7.6 3.1 22.8 690
6 7/24/0.32 5.3 1.7 8.7 3.5 25.9 940
4 7/38/0.32 6.6 1.7 10 3.9 29.6 1320
2 7/60/0.32 8.3 1.7 11.7 4.3 34 1880
4E 18 35/0.18 1.2 0.85 2.9 1.7 10.5 130
16 53/0.18 1.5 0.85 3.2 1.7 11.2 160
14 84/0.18 1.9 1.25 4.4 2.25 15.2 290
12 66/0.254 2.4 1.25 4.9 2.65 17.3 400
10 104/0.254 3.1 1.25 5.6 2.65 18.9 520
8 7/15/0.32 4.2 1.7 7.6 3.5 25.5 890
6 7/24/0.32 5.3 1.7 8.7 3.9 29 1230
4 7/38/0.32 6.6 1.7 10 4.3 32.9 1710
2 7/60/0.32 8.3 1.7 11.7 4.7 37.8 2420
販売標準長：100m メーカー標準在庫品

UE/STO-SB(N) 600V 105℃定格
特徴：
●ナンバリング仕様のフレキシブルコード
●UL,c-UL共用・UL VW-1,c-UL FT1の難燃性に合格
●耐油耐熱柔軟性ビニル材質を使用
●CEマーキング適合宣言製品（TUV認定品）
用途：
●電気機器の電源など
電気特性表へ
●シース状表示　
（例）本製品は旧タイプよりトレイケーブル（TC)の規格を付与しました。従いまして旧表示から新表示にランニングチェンジ致します。（平成13年2月生産分より）
(旧）E65955(-T)(UL)STO SHIELDED 105℃線芯数XAWGサイズ 　VW-1 TAIYOc(UL)STO SHIELDED 105℃線芯数XAWGサイズFT1 TAIYOCE
(新）E209288 (-T)(UL)TC 600V 90℃DRY 75℃WET AWGサイズ/線芯数C　E65955(-T)(UL)STO SHIELEDE 105℃ AWGサイズ/線芯数C VW-1 c(UL)STO SHIELDED 105℃ AWGサイズ/線芯数C FT1TAIYOCE

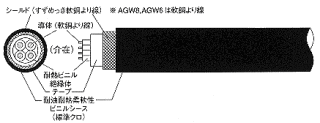

型式：new UE/STO (105℃）クロ(N)
線芯数 導体 耐熱ビニル絶縁体 耐油耐熱柔軟性ビニルシース 概算重量
Kg/Km
サイズAWG 構成mm 外径mm 厚さmm 外径mm 厚さmm 外径mm
2E 18 35/0.18 1.2 0.85 2.9 1.7 10.1 120
16 53/0.18 1.5 0.85 3.2 1.7 10.7 140
14 84/0.18 1.9 1.25 4.4 2.25 14.2 240
12 66/0.254 2.4 1.25 4.9 2.65 16.1 330
3E 18 35/0.18 1.2 0.85 2.9 1.7 10.5 140
16 53/0.18 1.5 0.85 3.2 1.7 11.2 170
14 84/0.18 1.9 1.25 4.4 2.25 14.9 290
12 66/0.254 2.4 1.25 4.9 2.65 16.9 390
4E 18 35/0.18 1.2 0.85 2.9 1.7 11.3 170
16 53/0.18 1.5 0.85 3.2 1.7 12 200
14 84/0.18 1.9 1.25 4.4 2.25 16.1 350
12 66/0.254 2.4 1.25 4.9 2.65 18.1 460
販売標準長：100m メーカー標準在庫品
電気特性
UE/STO(N)及びUE/STO-SB(N)共通
サイズAWG 導体抵抗 絶縁抵抗 耐電圧 ※許容電圧(A)
(20℃）Ω/Kg (20℃）MΩ/Kg V/1分 a b
18（0.89mm2） 22.6 60 2000 7 10
16（1.34mm2） 14.6 60 2000 10 13
14（2.14mm2） 9.13 60 3000 14 18
12（3.34mm2） 5.7 50 3000 20 25
10（5.27mm2） 3.65 50 3000 25 30
8（8.44mm2） 2.26 50 4000 35 40
6（13.5mm2） 1.37 50 4000 45 55
4（21.4mm2） 0.872 50 4000 60 70
2（33.8mm2） 0.559 40 4000 80 95
周囲温度を30℃を1とした場合
周囲温度 定格温度
(80℃）		 定格温度
(105℃）
30℃ 1.00 1.00
40℃ 0.89 0.93
50℃ 0.77 0.86
60℃ 0.63 0.77
70℃ 0.45 0.68
80℃ - 0.58
90℃ - 0.45
100℃ - 0.26
電流減少計数
（多上布設の場合）
電線数 電流減少係数
2〜3 0.70
4 0.63
5〜6 0.56
7〜15 0.49
16〜40 0.43
41〜60 0.39
61〜 0.34
注：上記UL,CSA規格の耐電圧試験の他に2000V/5分の試験を実施しております。
注：許容電流については、米国電気工事規程（NEC)により A
a:3芯及びその他の多芯コードで3芯のみに電流が流れるコードに適用
b.2芯及びその他の多芯コードで2芯のみに電流が流れるコードに適用
注：許容電流値は、周囲温度30℃で、周囲温度、布設状況などによって減少係数を乗じる必要があります。
