P.193
| 007 | |

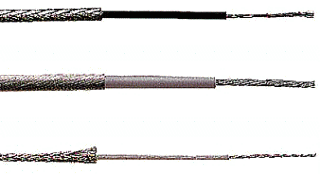

| ユニトロニク LiYCY,Li2YCY,+i5YC5Y シールドシングルコアケーブル |
 |
| アプリケーション | 計測機器、データ伝送機器、制御機器、電子機器などの配線に使用されるシングルコアケーブルは外部からの電磁波擾乱の影響を受けることがあります。また、これらの信号伝達ケーブルが外部へ電磁波の影響を与えることもあります。こういった電磁波擾乱はシールドシングルコアケーブルを使用することにより防止することができます。シールドは錫メッキ銅線を使用しておりハンダ付けが容易です。シールドは編組または巻線となります。標準タイプはLiYCYです。より優れた電気的特性(低容量、高速信号伝達性など)が要求される際には、Li2YCYの使用をお奨めいたします。機械的ストレス、薬品に対する耐性が必要な際には、Li5YC5Yが適しています。 |
| ケーブル構成 | LiYCY 導体は錫メッキ銅線を素線とした細撚線、PVCベースの絶縁体、錫メッキ銅編組シールド、PVCベースのケーブルシース、シース色は透明。 |
| . | Li2YCY 錫メッキ銅線を素線とした細撚線、ポリエチレンベースの導体絶縁体、錫メッキ銅線を素線とした巻線シールド、PVCベースのケーブルシース、シース色は透明。 |
| . | Li5YC5Y 導体は銀メッキ銅線を素線とした米国規格準拠(AWG)撚線、PTFE(フッ素樹脂)絶縁体(ナチュラルカラー)、銀メッキ、アニール軟化処理を施した銅線を素線とした編組シールド、PTFEケーブルシース、シース色は白。 |
| テクニカルデータ | |||
| 使用温度範囲 LiYCY:-5℃〜+70℃ Li2YCY:-5℃〜+70℃ Li5YC5Y:-190℃〜+260℃ |
定格電圧 (動力用には使用できません) LiYCY:350V Li2YCY:500V Li5YC5Y:600V |
絶縁抵抗:定格絶縁抵抗値: LiYCY:>10GΩxcm Li2YCY:2GΩxkm Li5YC5Y:20GΩxkm |
準拠規格 LiYCY:VDE 0812 Li2YCY:VDE 0812 Li5YC5Y:VDE 0881 |
| 試験電圧: LiYCY:0.14mm2 800V 0.25mm2以上 1200V Li2YCY:1200V Li5YC5Y:2000V |
|||
| 型番 | 導体断面積 mm2 |
導体構成 素線数Ｘ素線導体径 |
外径 mm |
導体抵抗値 Ω/km |
容量 pF/m+/- 10％ |
銅重量 kg/km |
重量 kg/km |
| LiYCY | |||||||
| 4530 101 R | 0.14 | 18 x 0.10 | 2.6 | 142.0 | 220 | 6.0 | 12.8 |
| 4530 102 R | 0.25 | 14 x 0.15 | 3.1 | 82.0 | 240 | 7.1 | 17.5 |
| 4530 103 R | 0.5 | 16 x 0.20 | 3.4 | 40.1 | 255 | 10.2 | 20.0 |
| 4530 104 R | 0.75 | 24 x 0.20 | 3.7 | 26.7 | 280 | 14.7 | 31.0 |
| 4530 105 R | 1.0 | 32 x 0.20 | 4.5 | 20.0 | 295 | 17.0 | 32.0 |
| 4530 106 R | 1.5 | 30 x 0.25 | 4.9 | 13.7 | 320 | 21.8 | 39.0 |
| 4530 107 R | 2.5 | 50 x 0.25 | 5.8 | 8.2 | 355 | 37.6 | 55.3 |
| Li2YCY | |||||||
| 4550 115 R | 0.14 | 18 x 0.10 | 2.1 | 142.0 | 160 | 4.5 | 10.0 |
| 4550 116 R | 0.25 | 14 x 0.15 | 2.3 | 82.0 | 180 | 6.0 | 14.5 |
| 4550 117 R | 0.5 | 16 x 0.20 | 2.9 | 40.1 | 200 | 10.4 | 19.5 |
| 4550 118 R | 0.75 | 24 x 0.20 | 3.1 | 26.7 | 215 | 13.5 | 28.0 |
| 4550 119 R | 1.0 | 32 x 0.20 | 3.3 | 20.0 | 245 | 16.5 | 29.5 |
| Li5YC5Y | |||||||
| 4550 113 R | 0.14 / AWG 26 (7) | 7 x 0.16 | 2.2 | 146.0 | 125 | 6.8 | 9.4 |
| 4550 120 R | 0.22 / AWG 24 (7) | 7 x 0.20 | 2.3 | 89.2 | 150 | 8.1 | 10.8 |
| 4550 114 R | 0.57 / AWG 20 (19) | 19 x 0.20 | 2.7 | 34.5 | 230 | 14.9 | 22.2 |
R=コイル 100m巻
フッ素樹脂(フッ素ゴム)=DuPont de Nemours社の登録商標です
