耐環境型ケーブル

001

VCTF36SB 定格300V

適用規格	電気用品取締法 JIS　C3306(ビニルコード）
定格	300V
サイズ範囲	断面積：0.5～2mm² 心数：2～60
一括シールド	有り
特長	耐ノイズ性、耐油性
用途	工作機械
耐屈曲	○
耐震性	○
耐油性	◎
耐熱温度定格℃	60℃
耐寒性シースの脆化温度	-40℃
耐候性	○
難燃性	○
注：使用条件により特性が変わるので、代表例としてご利用下さい。 ◎＝特に優れている　○＝特に優れている　△＝普通注：最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。

線芯識別：12芯以下＝カラー、13芯以上＝ナンバリング方式

カラー：黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順

ナンバリング方式：白色絶対絶縁に1,2,3,4・・・・を連続印刷

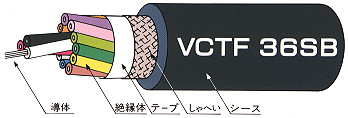

VCTF36SB構造表(外側シース：耐熱ビニール、黒、遮蔽剤：すずめっき軟銅線編組）

線心数	導体			概算質量 kg/Km	標準長 m
線心数	公称断面積mm²	構成本/mm	仕上外径約mm	概算質量 kg/Km	標準長 m
2	0.50	20/0.18 軟銅線	6.5	60	100
3			6.8	75
4			7.3	85
5			7.8	90
6			8.4	100
7			8.4	105
8			9.2	120
10			10.5	145
12			10.5	160
14			11.0	180
15			11.5	190
16			11.5	200
20			13.0	240
24			14.5	285
25			14.5	290
26			14.5	300
30			15.0	335
40			17.5	445
50			19.5	540	500
60			20.5	640	500
2	0.75	30/0.18 軟銅線	7.3	80	100
3			7.7	95
4			8.3	110
5			8.9	120
6			9.6	135
7			9.6	140
8			10.5	160
10			12.0	200
12			12.5	220
14			13.0	250
15			13.5	260
16			14.0	280
20			15.0	340
24			17.0	410
25			17.0	425
26			17.0	440
30			18.0	490
40			20.5	630	500
50			23.0	790
60			24.5	925

耐電圧：2000V/1分間　　荷姿：100m束、500mドラム巻き

線心数	導　　　体			概算質量 kg/Km	標準長 m
線心数	公称断面積 mm²	構成本/mm	仕上外径約mm	概算質量 kg/Km	標準長 m
2	1.25	50/0.18 軟銅線	8.1	100	100
3			8.5	115
4			9.2	140
5			10.0	160
6			11.0	185
7			11.0	195
8			12.0	230
10			13.5	280
12			14.0	310
14			15.0	350
15			15.0	380
16			16.0	400
20			17.5	490
24			19.5	580	500
25			19.5	600
26			19.5	620
30			21.0	700
40			23.5	920
50			26.5	1150
60			28.5	1360
2	2.0	37/0.26 軟銅線	8.7	120	100
3			9.2	150
4			9.9	170
5			11.0	200
6			12.0	240
7			12.0	260
8			13.0	300
10			15.0	370
12			15.5	410
14			16.5	470
15			17.0	500	500
16			17.5	540
20			19.0	650
24			21.5	790
25			21.5	810
26			21.5	840
30			23.0	960
40			26.0	1250
50			29.0	1580
60			31.5	1870

0.5mm²は電気用品取締法が適用されませんので、信号及び通信回路などの弱電流電気回路にご使用下さい。
