耐環境型ケーブル

001

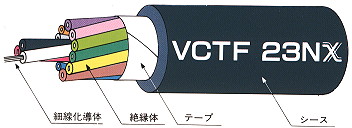

VCTF23NX 定格300V

適用規格	電気用品取締法 JIS C3306(ビニルコード）
定格	300V
サイズ範囲	断面積：0.5～2mm² 心数：2～30
一括シールド	無
特長	耐震性、耐熱性、耐油性
用途	移動部
耐屈曲	◎
耐震性	◎
耐油性	◎
耐熱温度定格℃	75℃
耐寒性シースの脆化温度	-40℃
耐候性	○
難燃性	○
注：使用条件により特性が変わるので、代表例としてご利用下さい。 ◎＝特に優れている　○＝特に優れている　△＝普通注：最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。

線芯識別：12芯以下＝カラー、13芯以上＝ナンバリング方式

カラー：黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順

ナンバリング方式：白色絶対絶縁に1,2,3,4・・・・を連続印刷

VCTF23NX構造表(外側シース：耐熱ビニール、黒）

線心数	導体			概算質量 kg/km	標準長 m
線心数	公称断面積 mm²	構成本/mm	仕上外径約mm	概算質量 kg/km	標準長 m
2	0.50	45/0.12 軟銅線	5.8	45	100
3			6.1	55
4			6.6	65
5			7.1	75
6			7.7	90
7			8.3	105
8			8.9	120
10			10.5	150
12			10.0	140
14			10.5	155
15			11.0	165
16			11.0	175
20			12.5	215
24			14.0	265
25			14.0	270
26			14.5	285
30			14.5	310
2	0.75	67/0.12 軟銅線	6.6	60	100
3			7.0	70
4			7.6	85
5			8.2	105
6			8.9	120
7			9.6	140
8			10.5	160
10			12.5	215
12			12.0	190
14			12.5	220
15			13.0	235
16			13.0	245
20			14.5	310
24			17.0	380
25			17.0	390
26			17.5	410
30			17.5	445

耐電圧：2000V/1分間　　荷姿：100m束、500mドラム巻き

線心数	導体			概算質量 kg/km	標準長 m
線心数	公称断面積 mm²	構成本/mm	仕上外径約mm	概算質量 kg/km	標準長 m
2	1.25	112/0.12 軟銅線	7.4	80	100
3			7.8	95
4			8.5	115
5			9.3	145
6			10.0	170
7			11.0	195
8			12.0	225
10			14.0	305
12			13.5	275
14			14.5	315
15			15.0	335
16			15.0	355
20			17.0	445
24			19.5	545	500
25			19.5	560
26			20.0	585
30			20.0	640
2	2.0	79/0.18 軟銅線	8.0	100	100
3			8.5	125
4			9.2	155
5			10.0	190
6			11.0	225
7			12.0	260
8			13.0	300
10			15.5	405
12			15.0	380
14			15.5	435
15			16.5	470
16			17.0	500	500
20			18.5	615
24			21.5	750
25			21.5	775
26			22.5	820
30			22.5	900

0.5mm²は電気用品取締法が適用されませんので、信号及び通信回路などの弱電流電気回路にご使用下さい。
