耐環境型ケーブル

001

VCTF22 定格300V

適用規格	電気用品取締法 JIS C3306(ビニルコード）
定格	300V
サイズ範囲	断面積：0.5～2mm² 心数：2～60
一括シールド	無
特長	柔軟性、耐久性
用途	汎用機器
耐屈曲	△
耐震性	△
耐油性	△
耐熱温度定格℃	60℃
耐寒性シースの脆化温度	-30℃
耐候性	○
難燃性	○
注：使用条件により特性が変わるので、代表例としてご利用下さい。 ◎＝特に優れている　○＝特に優れている　△＝普通注：最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。

線芯識別：12心以下＝カラー、
　　　　　　13心以上＝ナンバリング方式

カラー：黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順

ナンバリング方式：白色絶縁体に1,2,3,4・・・・を連続印刷

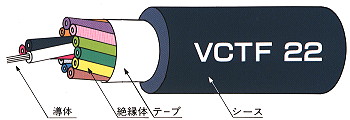

VCTF22構造表(外側シース：柔軟性ビニール、黒）

線心数	導体			概算質量 kg／km	標準長 m
線心数	公称断面積 mm²	構成本／mm	仕上外径約mm	概算質量 kg／km	標準長 m
2	0.50	20/0.18 軟銅線	5.8	45	100
3			6.1	55
4			6.6	65
5			7.1	75
6			7.7	85
7			7.7	90
8			8.7	95
10			9.8	120
12			10.0	135
14			10.5	155
15			11.0	160
16			11.0	175
20			12.5	210
24			14.0	255
25			14.0	260
26			14.0	270
30			14.5	305
40			16.5	400
50			18.5	490	500
60			20.0	585	500
2	0.75	30/0.18 軟銅線	6.6	65	100
3			7.0	75
4			7.6	90
5			8.2	100
6			8.9	115
7			8.9	125
8			10.0	140
10			11.5	170
12			12.0	190
14			12.5	210
15			13.0	230
16			13.5	240
20			14.5	300
24			16.5	360
25			16.5	370
26			16.5	390
30			17.5	440
40			20.0	570	500
50			22.5	725
60			24.0	850

耐電圧：2000V/1分間　　荷姿：100m束、500mドラム巻き

線心数	導体			概算質量 kg／km	標準長 m
線心数	公称断面積 mm2	構成本／mm	仕上外径約mm	概算質量 kg／km	標準長 m
2	1.25	50/0.18 軟銅線	7.4	80	100
3			7.8	95
4			8.5	120
5			9.3	140
6			10.0	170
7			10.0	175
8			11.5	200
10			13.0	250
12			13.5	270
14			14.5	315
15			14.5	340
16			15.0	360
20			17.0	440
24			19.0	530	500
25			19.0	540
26			19.0	560
30			20.0	650
40			23.0	850
50			26.0	1080
60			28.0	1290
2	2.0	37/0.26 軟銅線	8.0	100	100
3			8.5	125
4			9.2	150
5			10.0	180
6			11.0	220
7			11.0	235
8			12.5	260
10			14.5	330
12			15.0	370
14			15.5	430
15			16.0	450	500
16			17.0	490
20			18.5	600
24			21.0	730
25			21.0	750
26			21.0	780
30			22.5	900
40			25.5	1180
50			28.5	1500
60			30.5	1790
