丸型ジャバラ IRシリーズ | |
特徴: ●短納期に対応できる標準化された11種類の外径(50mmから100mmまで)を用意。 ●素材は標準タイプが0.35Tのネオプレンクロス、耐熱タイプは0.36Tのコーネックスを使用。 ●使用温度範囲は標準タイプが80℃、耐熱タイプは180℃まで可能。 ●標準タイプは7山ごとにフィルター付きエアー穴をあけています。 ●ジャバラの目的に合わせた、2種類の中間板(ドーナツ型、鍔付き型)を用意しています。 ●固定方法はクランプ方式とフランジ方式のいずれか、または双方を選択可能。 ●クランプ方式のみ両端同径、異径に対応。 ●両端異径は中間板内径寸法にて標準化。 専用カタログあります。ご請求下さい。 |
|
●外径寸法図 クランプ方式(C) |
単位[mm]
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
フランジ方式(F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

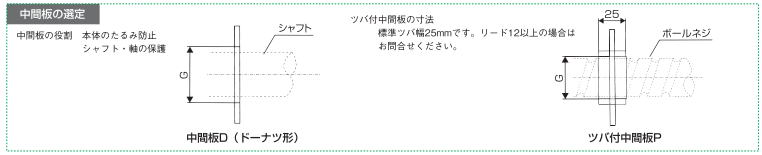

●中間板(カバーを必要とする目的に合わせて、以下の2種類からお選びいただけます。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ドーナツ型:(O)丸軸用 |
鍔付き型:(P)ネジ軸用 |
●寸法表 (標準タイプ:S 耐熱タイプ:T共通)[単位:mm]
クランプ方式(C) | クランプ方式(F) | 中間板内径 | |||
ジャバラ | フランジ外径 | フランジ内径 | フランジ取付 | ||
外径A(mm) | 内径B(mm) | C(mm) | D(mm) | PCD E(mm) | mm |
50 | 40 | 50 | 30 | 40 | 20 |
55 | 44 | 55 | 35 | 45 | 25 |
60 | 49 | 60 | 40 | 50 | 28 |
65 | 53 | 65 | 45 | 55 | 28 |
70 | 58 | 70 | 40 | 55 | 31 |
75 | 61 | 75 | 45 | 60 | 32 |
80 | 66 | 80 | 50 | 65 | 35 |
85 | 70 | 85 | 55 | 70 | 40 |
90 | 74 | 90 | 60 | 75 | 44 |
95 | 78 | 95 | 65 | 80 | 51 |
100 | 83 | 100 | 70 | 85 | 56 |
注:中間板は350mmごとに1枚入ります。
注:他のサイズも製作いたします。お問い合わせ下さい。
●MIN/MAX寸法表 | |||||||||||
MAX寸法 (長さ:mm) |
適用範囲(mm) | ||||||||||
外径(φ50) | 外径(φ55) | 外径(φ60) | 外径(φ65) | 外径(φ70) | 外径(φ75) | 外径(φ80) | 外径(φ85) | 外径(φ90) | 外径(φ95) | 外径(φ100) | |
100 | 30〜100 | 30〜100 | 30〜100 | 27〜100 | 27〜100 | 24〜100 | 24〜100 | 21〜100 | 21〜100 | 21〜100 | 21〜100 |
150 | 45〜150 | 45〜150 | 45〜150 | 39〜150 | 39〜150 | 33〜150 | 33〜150 | 30〜150 | 30〜150 | 30〜150 | 30〜150 |
200 | 57〜200 | 57〜200 | 57〜200 | 51〜200 | 51〜200 | 45〜200 | 45〜200 | 42〜200 | 42〜200 | 42〜200 | 42〜200 |
250 | 72〜250 | 72〜250 | 72〜250 | 63〜250 | 63〜250 | 57〜250 | 57〜250 | 51〜250 | 51〜250 | 51〜250 | 51〜250 |
300 | 87〜300 | 87〜300 | 87〜300 | 75〜300 | 75〜300 | 69〜300 | 69〜300 | 60〜300 | 60〜300 | 60〜300 | 60〜300 |
350 | 102〜350 | 102〜350 | 102〜350 | 87〜350 | 87〜350 | 78〜350 | 78〜350 | 72〜350 | 72〜350 | 72〜350 | 72〜350 |
400 | 114〜400 | 114〜400 | 114〜400 | 102〜400 | 102〜400 | 90〜400 | 90〜400 | 81〜400 | 81〜400 | 81〜400 | 81〜400 |
450 | 129〜450 | 129〜450 | 129〜450 | 114〜450 | 114〜450 | 102〜450 | 102〜450 | 90〜450 | 90〜450 | 90〜450 | 90〜450 |
500 | 144〜500 | 144〜500 | 144〜500 | 126〜500 | 126〜500 | 111〜500 | 111〜500 | 102〜500 | 102〜500 | 102〜500 | 102〜500 |
600 | 171〜600 | 171〜600 | 171〜600 | 150〜600 | 150〜600 | 135〜600 | 135〜600 | 120〜600 | 120〜600 | 120〜600 | 120〜600 |
700 | 201〜700 | 201〜700 | 201〜700 | 177〜700 | 177〜700 | 156〜700 | 156〜700 | 141〜700 | 141〜700 | 141〜700 | 141〜700 |
800 | 228〜800 | 228〜800 | 228〜800 | 201〜800 | 201〜800 | 180〜800 | 180〜800 | 162〜800 | 162〜800 | 162〜800 | 162〜800 |
900 | 258〜900 | 258〜900 | 258〜900 | 225〜900 | 225〜900 | 201〜900 | 201〜900 | 180〜900 | 180〜900 | 180〜900 | 180〜900 |
1000 | 288〜1000 | 288〜1000 | 288〜1000 | 252〜1000 | 252〜1000 | 222〜1000 | 222〜1000 | 201〜1000 | 201〜1000 | 201〜1000 | 201〜1000 |

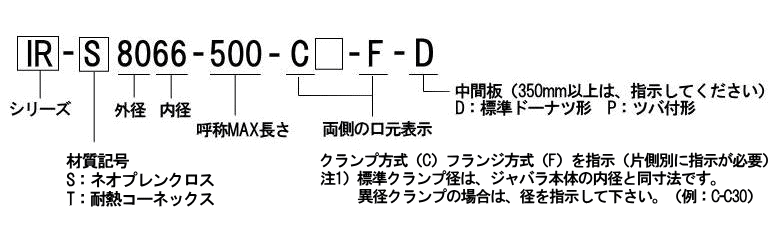

●型式表示方法
[例] 50+100+C+A+S+O
外形寸法 | + | 最大ストローク | + | 固定方式 クランプ式:C フランジ式:F |
+ | 同径:A 異径:B |
+ | 素材 標準:S 耐熱:T |
+ | 中間板 ドーナツ型:O 鍔付型:P |
