エナジーチェーン（旧ランナーフレックス）EZ08型 378
本体断面E-08型
 本体断面Z-08型
穴あき型フランジ

ピボット型フランジ
型式 Bi Ba A B
E08/Z08.10 10 18.2 - 18.2
E08/Z08.16 16 24.2 - 24.2
E08/Z08.20 20 28.2 - 28.2
E08/Z08.30 30 38.2 22 38.2
E08/Z08.40 40 48.2 32 48.2
E08/Z08.50 50 58.2 42 58.2

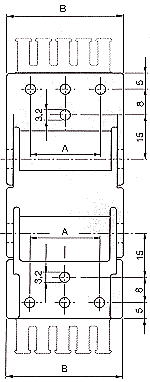

側面図
仕様
型式
E=外周開き
Z=内周開き		 断面寸法
内径		 ピッチ 曲げ半径 曲げ長さ スペース 取付高さ リンク数
※1		 フランジ
セット品番
高さ　X 巾 P R K D Hf=H+
E08.10
Z08.10		 14.6 X 10 20 28
38
48		 130
160
190
 60
70
80		 76+15
96+15
116+15		 . 080.10.12
E08.16
Z08.16		 14.6 X 16 080.16.12
E08.20
Z08.20		 14.6 X 20 080.20.12
E08.30
Z08.30		 14.6 X 30 080.30.12
E08.40
Z08.40		 14.6 X 40 080.40.12
E08.50
Z08.50		 14.6 X 50 080.50.12
