エナジーチェーン(旧ランナー・フレックス)(約600ページの専用カタログをご請求下さい。)イグス・igus社製 378
RoHS対応品
特徴:
●軽量(特殊プラスチック製)●高速(水平走行:10m/s)●高荷重で強力、安定性あり●長ストローク(200m以上可能なタイプあり)●ケーブル等の独立性(セパレーター、セクショニングシステム)●耐腐蝕性●豊富な種類(全1000種類以上)●分解、フタの開閉による組付、メンテナンス容易性●ホースやケーブルの安全な保護●低摩擦、低騒音、長寿命
使用条件表
移動ストローク m
移動スピード m/s
加速度 m/s2
移動回数 回/時間
稼働時間 時間/日
収納ケーブル・ホースなどの径&本数 φ mm x 本
収納ケーブル・ホースの重量 kg/m
走行スタイル .
使用環境 温度℃(その他の特別な環境)
湿度%(粉塵、チップ、水、油etc)
セパレーター(左右仕切用)

ケーブルがからまないように、できるだけセパレーターを使用し、セクショニングすることをお勧めします。
上下仕切、棚板も各種有ります。
イグミッドG材料特性
ランナーフレックスの材質(イグミッドG)は、イグス社が開発したランナーフレックスに最適なエンプラです。
引張強さ(N/mm2) 190/130 ※1 ※1=乾燥時/高湿度時
※2=乾燥時
※3=高湿度時

●石油類、油脂類、油、アルコール、エステル、ケトン等には抵抗力がありますが、酸、アルカリは避けてください。
●標準材質の他にも、特殊な使用例に対応できる材質も開発しております。
●色指定も可能です。
●右表の数値は実験上の理論値です。
伸び率(%) 4/6 ※1
曲げ弾性係数(N/mm2) 9000/7000 ※1
衝撃荷重23℃(N/mm2) 55/65 .
衝撃荷重-40℃(N/mm2) 40 ※2
クリープモジュラス(N/mm2) 常温/5400 ※3
20℃/2100 ※2
使用可能温度範囲(℃) 短時間 200℃
5000h 140℃
20000h 130
熱伝導率(w/k-m) 0.23 .
誘電率(105hz) 3.9/6.2 ※1
体積抵抗(Ω・cm) 1015/1012 ※1
密度(g/cm3) 1.4 .
吸湿性(23℃/50%) 1.8 .
摩擦係数 0.3 .
燃消性(VDE) 11C .

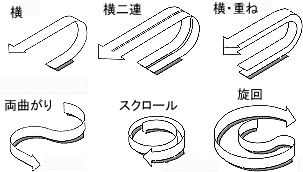

モーション例
型式選定(型式選定につきましては、専用カタログをご請求下さい。
@収納ケーブル径は内側の高さの80%以内
A曲げ半径Rはケーブル径 x 8〜10倍
B取り付け高さは、H=2R+h2になりますが、プリテンションを見込んだHFをクリアランスとする。
Cケーブル負荷とストロークが専用カタログ掲載の範囲であること。
D走行スタイルは専用カタログで検討、水平走行は高速長寿命、ベント走行にはサポートを使用。ベント走行域外の長尺にはスライド走行仕様とし、取付高さの変更、余裕リンク数、ガイド、チャンネル等ご相談下さい。
E全長の決定
水平・ベント走行の場合、全長=S/2+K+LKV スライド走行の場合、全長=S/2+K+LKV
Fフランジの選定
Gケーブル同士のこすれを防ぐ左右セパレーターや上下セクショニングの選定。
