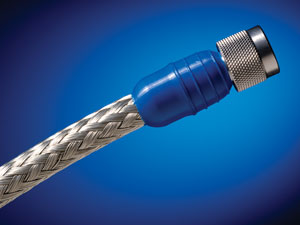

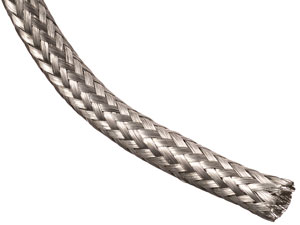

錫メッキ銅ブレードスリーブ
674

特長 ・電磁干渉、無線周波妨害、静電気放電に対し優れた耐性を発揮し、ワイヤーハーネス、スリーブを保護します。 ・スリーブはCID A-A-59569に、ワイヤーはASTM-B33に準拠しております。 ・耐久性と柔軟性に優れます。 ・高級車、重機、工業用アプリケーションに実績があります。 ・経済性と耐久性を兼ね備えております。 仕様 材質：錫メッキ銅 ハロゲンフリー

型式	サイズφ (mm)	使用線径/ 米国ワイヤゲージ 規格/AWG　※2	ブレード 打数	電流容量 (A)	梱包
					大巻 (巻き/m)	小巻 (巻き/m)
H674-MBN0.06SV	1.6	36	24	11	76.2	30.5
H674-MBN0.11SV	2.8	36	24	19	76.2	30.5
H674-MBN0.13SV	3.2	36	24	25	76.2	30.5
H674-MBN0.16SV	4	36	24	40	76.2	30.5
H674-MBN0.20SV	5.2	32	24	46	76.2	30.5
H674-MBN0.25SV	6.4	36	24	53	76.2	30.5
H674-MBN0.38SV	9.5	36	48	53	76.2	30.5
H674-MBN0.50SV	12.7	36	48	62	30.5	15.2
H674-MBN0.63SV ※1	15.9	34	48	64	30.5	15.2
H674-MBN0.78SV	19.8	36	48	88	30.5	15.2
H674-MBN0.88SV	22.2	30	48	100	30.5	15.2
H674-MBN1.00SV	25.4	30	48	120	30.5	15.2
H674-MBN1.13SV	28.6	30	48	130	30.5	15.2
H674-MBN1.25SV　※1	31.8	30	48	145	30.5	15.2
H674-MBN1.38SV	34.9	30	48	150	30.5	15.2
H674-MBN1.5SV	38.1	30	48	165	30.5	15.2
H674-MBN2.00SV	50.8	30	48	180	30.5	15.2
H674-MBN2.25SV　※1	57.2	30	48	190	30.5	15.2

※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。
※1　CID A-A-59569には適合していません。
※2　AWG36=0.127mm(公称)AWG32=0.203mm(公称)AWG34=0.160mm(公称)AWG30=0.254mm(公称)

---
