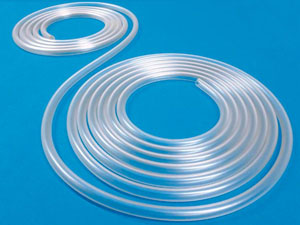

LAチューブ　(PVC製)

 RoHS対応品
244
特長
● 原材料には柔軟性と耐薬品性に優れたPVC(塩ビ)を使用しています。
● 食品衛生試験に適合しています。(ただしn-ヘプタンを除く)
● 減菌済み輸液セット基準に適合しています。(※1)
● 研究開発・分析や機械配管など幅広い分野で利用することができます。
● ローラーポンプへの利用も可能です。
● RoHS、REACHに対応しています。
※1医療基準には合致していますが、医療用として使用しないでください。		 LAチューブ
 代表物性
物性項目 物性値 備考 試験方法
引張試験 引張強さ 15.6MPa 常温(23℃) JIS K 6251
伸び率 280％
100％伸び時応力 8.72MPa
老化試験 引張強さ変化率 +14％ 120℃x6時間 JIS K 6257
切断時伸び変化率 +21％
100％伸び時応力 7.64MPa
その他 硬度Hｓ-A 72 常温(23℃) JIS K 6253-3
密度 1.16ｘ103kg/m3 JIS K 6268
脆化温度 -52℃ - JIS K 7216
加熱減量 0.3％ 120℃x6時間 JIS K 6257
圧縮永久ひずみ 81％ JIS K 6262
破裂圧力 1.0MPa 試験媒体：水、温度25℃ JIS K 6330-2
上記の数値は、LAチューブ8x11を試料として試験したときの代表値です。
 食品衛生試験結果
試験項目 試験結果 判定 規格
材質試験
(μg/g)		 カドミウム 不検出
(10未満）		 適合 100以下
鉛 不検出
(10未満）		 適合 100以下
シブチルスズ化合物
（二塩化シブチルスズとして)		 不検出
(50未満）		 適合 50以下
クレゾールリン酸エステル 不検出
(1000未満）		 適合 1000以下
塩化ビニル 不検出
(1未満）		 適合 1以下
溶出試験
(μg/mg)		 重金属(Pdとして) 不検出
(1未満）		 適合 1以下
過マンガン酸カリウム消費量 不検出
(1未満）		 適合 10以下
蒸発残留物
(μg/mg)		 20％エタノール 不検出
(3未満）		 適合 30以下
水 不検出
(3未満）		 適合 30以下
4％酢酸 不検出
(3未満）		 適合 30以下
「昭和34年厚生省公示第370号食品、添加物等の規格基準第3器具及び容器包装ポリ塩化ビニル合成樹脂の器具又は容器包装」に準拠。
(改正：昭和57年厚生省告示第20号、平成24年厚生労働省告示第595号)
※但し、n-ヘプタンを除く
 耐薬試験結果
試験項目 薬品名
10％塩酸 10％水酸化
ナトリウム水溶液		 メタノール 潤滑油
(IRM903)
硬さ変化 +2 ±0 -3 +7
引張強さ変化率
（％)		 -1 -1 -13 +5
切断時伸び変化率
(％)		 +3 -3 -3 -13
体積変化率
(％)		 ±0 ±0 -6 -3
外観観察 異常なし 異常なし 白色化を認める 黄色化を認める
JIS K 6258に準拠、常温(23±2℃)で96時間浸漬した結果を記載。
 減菌済み輸液セット　基準溶出物試験結果
      項目
pH 重金属 過マンガン酸
カリウム還元性物質		 蒸発残留物 判定
判定基準 差2.0以下 2.0ppm以下 差2.0ml以下 1.0mg以下 -
LAチューブ試験結果 差0.31 限度内 差0.4ml 0.0mg 適合
JIS-T3211に準拠、121℃で20分間減菌した結果を記載。
型式 内径 外径 1巻定尺
（mm) （mm) （M）
244-1080-01 1 3 20
244-1080-02 2 4 20
244-1080-03 3 5 20
244-1080-05 4 6 20
244-1080-07 5 7 20
244-1080-09 6 8 20
244-1080-11 7 10 20
244-1080-12 8 11 20
244-1080-13 9 12 20
244-1080-14 10 14 20
244-1080-15 12 16 20

※ロットにより特注サイズの製作も可能です。
型式  内径 外径  1巻定尺
（mm) （in) （mm) （in) （M）
244-1080-21 1.6 1/16 3.2 1/8 20
244-1080-23 2.5 3/32 4.0 5/32 20
244-1080-25 3.2 1/8 6.4 1/4 20
244-1080-27 6.4 1/4 9.5 3/8 20
244-1080-29 9.5 3/8 12.7 1/2 20
※当ページに記載しております数値等は参考値であって保証するものではありません。
ご使用に際しては、必ず貴社の責任において事前テストを行い、充分に評価し、安全性ならびに使用目的に適合するかをご確認ください。
※製品を使用したことによる損失や損傷、怪我、その他を含め、結果として起きる損害に関しましては、弊社は賠償等の責は一切負いません。
※記載内容の仕様を断りなく変更する場合があります。
※使用後処分される場合は「廃棄物の処理及び清掃に関する法律」に従い処分してください。
