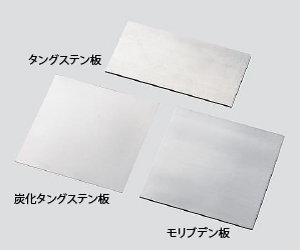

タングステン、炭化タングステン、モリブデン　板
255

特長 タングステン板/最も融点が高く、熱膨張率が低く、耐食性に優れた金属です。 モリブデン板/融点が高く、熱膨張率が低く、熱伝導性が高い金属です。 炭化タングステン板/耐磨耗性に優れた超硬板です。 仕様 タングステン板/純度：W≧99.96％ モリブデン板/純度：Mo≧99.96％ 炭化タングステン板/硬度：HRA89　Hv1800、研磨面：61×120mmの2面、寸法公差（mm）：幅（＋1.5,−0）×奥行（＋1.5,−0）×厚み（＋0.3,＋0.2）

タングステン板

型式	型番	サイズ (mm)	寸法公差 (mm)
2553-3147-01	W-0.05	100×100×0.05	±1.0×±1.0×±0.01
2553-3147-02	W-0.1	100×100×0.1	±1.0×±1.0×±0.03
2553-3147-03	W-0.2	100×100×0.2	±1.0×±1.0×±0.05
2553-3147-04	W-0.3	100×100×0.3
2553-3147-05	W-0.5	100×100×0.5	±1.0×±1.0×±0.08
2553-3147-06	W-1	100×100×1.0	±1.0×±1.0×±0.25
2553-3147-07	W-2	100×100×2.0	±1.0×±1.0×±0.30
2553-3147-08	W-3	100×100×3.0
2553-3147-09	W-4	100×100×4.0	±1.0×±1.0×±0.50
2553-3147-10	W-5	100×100×5.0	±1.0×±1.0×±0.60

※特注加工：ご要望の形状に合わせた加工が可能です。
ご依頼時は寸法のわかる図面などをご用意ください。
※カット加工：10〜100mmの範囲で、1mm単位でカット販売可能です
（101mm以上の場合は、別途お問い合わせください）。




モリブデン板

型式	型番	サイズ (mm)	寸法公差 (mm)
2553-3151-01	Mo-0.05	150×150×0.05	±1.5×±1.5×±0.005
2553-3151-02	Mo-0.1	100×100×0.1	±1.0×±1.0×±0.015
2553-3151-03	Mo-0.2	100×100×0.2	±1.0×±1.0×±0.03
2553-3151-04	Mo-0.5	100×100×0.5	±1.0×±1.0×±0.05
2553-3151-05	Mo-1.0	100×100×1.0	±1.0×±1.0×±0.06
2553-3151-06	Mo-1.5	100×100×1.5	±1.0×±1.0×0.15
2553-3151-07	Mo-2.0	100×100×2.0	±1.0×±1.0×±0.20
2553-3151-08	Mo-3.0	100×100×3.0	±1.0×±1.0×±0.30
2553-3151-09	Mo-5.0	100×100×5.0	±1.0×±1.0×±0.50
2553-3151-10	Mo-7.0	100×100×7.0	±1.0×±1.0×±0.70
2553-3151-11	Mo-10.0	100×100×10.0	±1.0×±1.0×±1.0

※特注加工：ご要望の形状に合わせた加工が可能です。
ご依頼時は寸法のわかる図面などをご用意ください。
※カット加工：10〜100mmの範囲で、1mm単位でカット販売可能です
（101mm以上の場合は、別途お問い合わせください）。




炭化タングステン板(超硬)

型式	型番	サイズ (mm)
2553-3149-01	WC-1.0	61×120×1.0
2553-3149-02	WC-1.5	61×120×1.5
2553-3149-03	WC-2.0	61×120×2.0
2553-3149-04	WC-2.5	61×120×2.5
2553-3149-05	WC-3.0	61×120×3.0
2553-3149-06	WC-3.5	61×120×3.5
2553-3149-07	WC-4.0	61×120×4.0
2553-3149-08	WC-4.5	61×120×4.5
2553-3149-09	WC-5.0	61×120×5.0
2553-3149-10	WC-5.5	61×120×5.5
2553-3149-11	WC-6.0	61×120×6.0
2553-3149-12	WC-6.5	61×120×6.5
2553-3149-13	WC-7.0	61×120×7.0
2553-3149-14	WC-7.5	61×120×7.5
2553-3149-15	WC-8.0	61×120×8.0
2553-3149-16	WC-8.5	61×120×8.5
2553-3149-17	WC-9.0	61×120×9.0
2553-3149-18	WC-9.5	61×120×9.5
2553-3149-19	WC-10.0	61×120×10.0
2553-3149-20	WC-11.0	61×120×11.0
2553-3149-21	WC-12.0	61×120×12.0
2553-3149-22	WC-13.0	61×120×13.0
2553-3149-23	WC-14.0	61×120×14.0
2553-3149-24	WC-15.0	61×120×15.0
2553-3149-25	WC-16.0	61×120×16.0
2553-3149-26	WC-17.0	61×120×17.0
2553-3149-27	WC-18.0	61×120×18.0
2553-3149-28	WC-19.0	61×120×19.0
2553-3149-29	WC-20.0	61×120×20.0
2553-3149-30	WC-21.0	61×120×21.0
2553-3149-31	WC-22.0	61×120×22.0
2553-3149-32	WC-23.0	61×120×23.0
2553-3149-33	WC-24.0	61×120×24.0
2553-3149-34	WC-25.0	61×120×25.0

※本製品はコバルトを含みます。合金自体は化学的に安定ですが、加工等で生じる研削屑や粉じん等は発がんなどのおそれの疑いがありますので吸引しないようご注意ください。
※特注加工：ご要望の形状に合わせた加工が可能です。ご依頼時は寸法のわかる図面などをご用意ください。
※カット加工：別途お問い合わせください。

---
