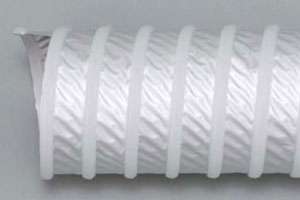

タイフレキ®ホース　AP型
423
■特長

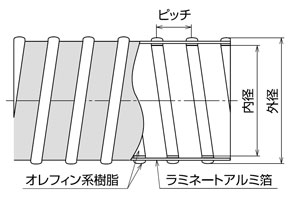

● 特殊ラミネート加工のアルミ箔とオレフィン系樹脂により構成された耐熱用のフレキシブルホースです。
● 特殊ラミネートアルミ箔を内外面オレフィン系樹脂で挟み込むことで気密性に優れています。
● 柔軟かつ軽量で取り扱い作業性に優れています。
● 連続使用可温度は100℃以下です。

■用途
● 気体輸送(温風含む)用
● 気密性を必要とする排気用

■仕様
使用温度：-20〜100℃

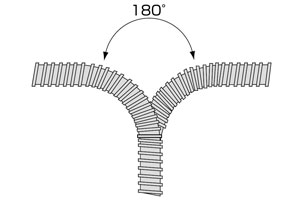

■屈曲テスト
呼径(Φ) 屈曲強度
(180°屈曲25℃、20回/分)
38 10,000回　気密性異常なし
50 10,000回　気密性異常なし
75 10,000回　気密性異常なし
100 10,000回　気密性異常なし

タイフレキホース　AP型		 タイフレキホース　AP型

タイフレキホース　AP型
型式 呼径
(Φ)		 内径
(mm)		 外径
(mm)		 ピッチ
(mm)		 許容圧力
(20℃)
MPa以下
(kgf/cm2以下)		 許容減圧力
(20℃)
KPa以下
(mmHg以下)		 許容曲げ
半径
(mm以上)		 参考
質量
(g/m)		 定尺
(m)
423-AP-38 38 38.1 ±1.0 42.9 11.5 0.05(0.61) -50.0(-375) 60 120 50/20
423-AP-50 50 50.8 +1.5 -1.0 56.4 15.0 0.05(0.51) -40.0(-300) 70 150
423-AP-75 75 76.2 +1.5 -1.0 83.8 23.0 0.04(0.41) -30.0(-225) 80 250
423-AP-100 100 101.6 ±1.5 110.0 23.0 0.03(0.31) -20.0(-150) 100 380
423-AP-125 (125) 126.0 +2.0 -1.5 136.0 30.0 0.02(0.20) -15.0(-113) 120 450
423-AP-150 (150) 151.5 +2.0 -1.5 162.3 30.0 0.02(0.20) -12.0(-90) 180 650
423-AP-200 (200) 202.0 ±2.0 214.4 30.0 0.01(0.10) -6.0(-45) 240 1100 50/10

※呼径　125、150、200は受注生産品です。
