PVDFハーフコネクター/PVDFハーフエルボ
※中止品
RoHS対応品244
■ 特長
● 内径4mmから12mmまで、幅広いサイズのチューブに対応した継手です。
● PVDFは他の汎用樹脂と比較して、TOC成分や金属成分、金属イオンの溶出が極めて少ない純度の高い樹脂です。
● 他のフッ素樹脂と比べて機械的強度が大きく、耐摩耗性や耐衝撃性にも優れています。
● 耐薬品性に優れています。（一部の極性溶媒には膨潤、溶解する場合があります。
● 耐熱性や耐候性にも優れ、紫外線や放射線に対しても安定しています。
● 他の汎用樹脂に比べ、非常に低い水蒸気透過率を示します。またガスバリア性も非常に優れています。
● 食品衛生法に適合しています。

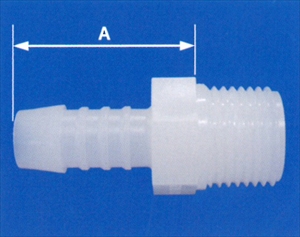

PVDFハーフコネクター
 ※こちらの製品は現在、生産中止品となっております（2021年12月3日）
PVDFハーフコネクター
コード 型式
（ネジ径Ｒ）		 使用チューブ
内径
（mm）		 寸法
（mm)
A		 ナット部対辺
（mm)		 入数
個/袋
244-1781-01 PHS4-1/8PVDF 4 19.5 10 10
244-1781-02 PHS4-1/4PVDF 4 21.5 14 10
244-1781-03 PHS6-1/8PVDF 6 26.5 14 10
244-1781-04 PHS6-1/4PVDF 6 26.5 14 10
244-1781-06 PHS8-1/8PVDF 8 29.5 14 10
244-1781-07 PHS8-1/4PVDF 8 29.5 14 10
244-1781-09 PHS10-1/4PVDF 10 35.0 14 10
244-1781-10 PHS10-3/8PVDF 10 34.0 17 10
244-1781-11 PHS12-3/8PVDF 12 37.0 17 10
244-1781-12 PHS12-1/2PVDF 12 37.0 22 10

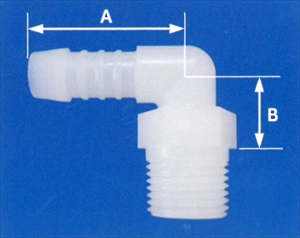

PVDFハーフエルボ
 ※こちらの製品は現在、生産中止品となっております（2021年12月3日）
Fハーフエルボ
コード 型式
（ネジ径Ｒ）		 使用チューブ
内径
（mm）		 寸法
（mm)
A×B		 ナット部対辺
（mm)		 入数
個/袋
244-1782-01 PHL4-1/8PVDF 4 21.0×8.0 14 10
244-1782-02 PHL4-1/4PVDF 4 21.0×13.0 14 10
244-1782-03 PHL6-1/8PVDF 6 29.0×14.0 14 10
244-1782-04 PHL6-1/4PVDF 6 29.0×14.0 14 10
244-1782-06 PHL8-1/8PVDF 8 33.0×15.5 14 10
244-1782-07 PHL8-1/4PVDF 8 33.0×16.0 14 10
244-1782-09 PHL10-1/4PVDF 10 38.5×18.0 14 10
244-1782-10 PHL10-3/8PVDF 10 38.5×19.0 17 10
244-1782-11 PHL12-3/8PVDF 12 40.5×19.0 17 10
244-1782-12 PHL12-1/2PVDF 12 40.5×19.5 22 10
