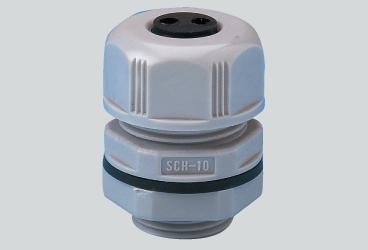

エスシーロック SCHタイプ(光ファイバーコード用)

RoHS対応品
029
概要と特長
●SC、FC 両コネクタが使用できるようになりました。
●SC、FC 両コネクタが2 線まで通線できます。
●コードの端末処理後、ボックス等に引き込みが可能、作業効率アップに繋がります。

鉛フリー
エスシーロック SCHタイプ(光ファイバーコード用)

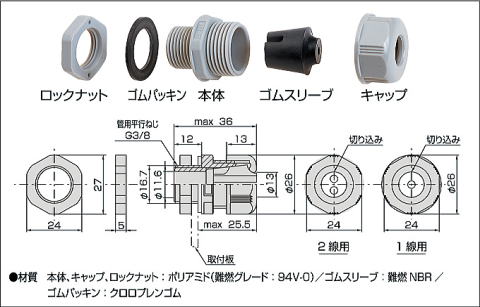

仕様
エスシーロック SCHタイプ(光ファイバーコード用)

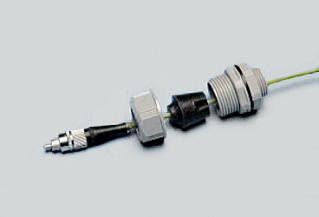

FC型コネクタ 1本通線時
エスシーロック SCHタイプ(光ファイバーコード用)

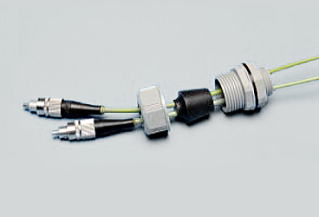

FC型コネクタ 2本通線時
エスシーロック SCHタイプ(光ファイバーコード用)

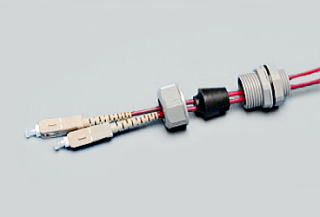

SC型コネクタ 2本通線時
エスシーロック SCHタイプ(光ファイバーコード用)

(単位:mm)
型式 FC型 SC型
コネクタ種類 φ 10.2 8.9×7.3
ケーブル外径 φ 2.8

エスシーロック SCHタイプ(光ファイバーコード用)

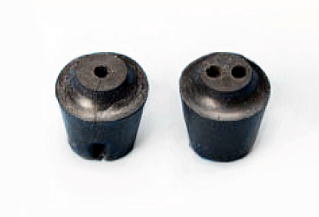

左:1線用 右:2線
エスシーロック SCHタイプ(光ファイバーコード用)

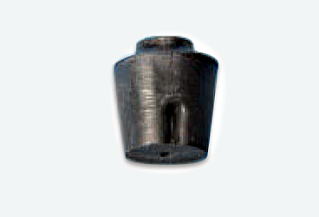

通線が容易なガイド溝付き

特性表

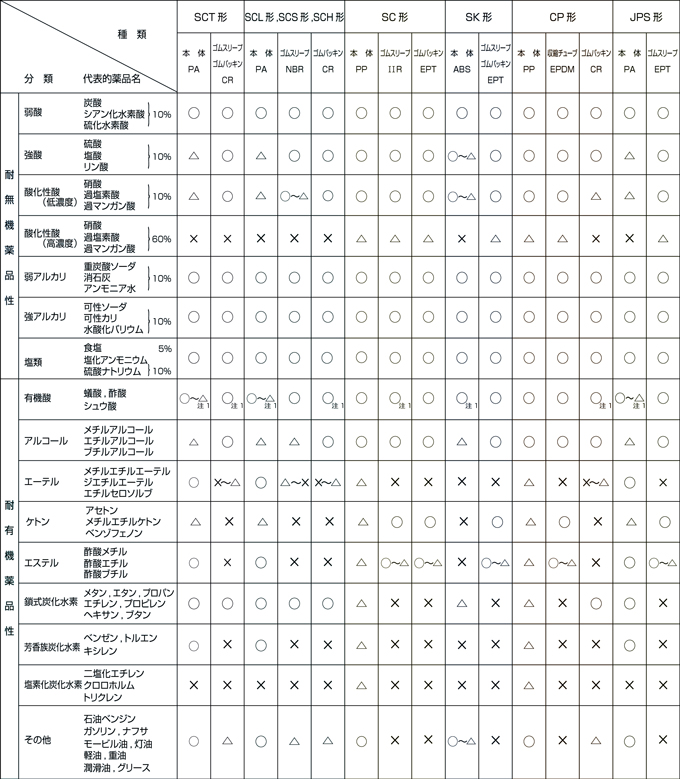

耐薬品性一覧
エスシーロック SCHタイプ(光ファイバーコード用)

(備考)
(1)◯:40℃以下で耐える △:若干侵される ×:侵される
(2)注1:氷酢酸および90%蟻酸に侵される
(3)上表は薬品浸漬試験結果です。ガスおよび蒸気雰囲気では、△印はほとんど問題なく使用できます。
(4)上表にない薬品については、お問い合わせ下さい。
※使用条件によっては上記性能と異なる場合があります。ご使用に際しては事前テストでご確認願います。

PA:ポリアミド  PP:ポリプロピレン  ABS:ABS 樹脂
CR:クロロプレンゴム  NBR:ニトリルゴム IIR:ブチルゴム  EPT、EPDM:エチレン・プロピレンゴム

(単位:mm)

型式 適合光ファイバーコード
外径および線数
取付穴径 取付板厚最大 ゴムパッキン厚 梱包数量
(個)
SCH-101 φ2.8 1線用 φ17 4 1.5 小箱10
大箱100
SCH-102 φ2.8 2線用

使用温度範囲 -40℃〜85℃
