導電性インシュロックタイ・ESD-135M、ESD-135M用アタッチメント（接合用）

導電性インシュロック/アタッチメント（ESD135M用）

164

■特長
●ポリプロピレンに導電性材料を加えているため、通常のポリプロピレンや66ナイロン製品と比較し、帯電を減らすことができます。静電気の帯電を防ぎ、チリや埃の付着を防止します。
●導電性インシュロックタイのほか、液体ホースの摩耗帯電を防止するESD135Mシリーズ、同素材の各種固定具など様々なアプリケーションに対応する豊富なラインアップを取り揃えています。
＊：ESD (electro static discharge　静電気放電)：帯電した導電性の物体 (例えば電子機器) が、ほかの導電性の物体に接触、あるいは接近する際に起こる放電現象。電子機器の誤動作や損傷などの問題を引き起こすことがある。

＜導電性レベル＞
静電気対策の材料は、抵抗値により、いくつかに分類されます。一般的に表面抵抗10¹²Ω以下のものが帯電防止、10⁸Ω以下のものが静電気防止、10⁴Ω以下のものが導電性に分類されます。
弊社製品の使用原料は、10²Ω～10³Ω程度(三菱化学アナリテック製ロレスターGPによる測定結果)の抵抗値を持ちます。

■仕様
材質：ポリプロピレン（導電性）
色：黒
常用使用温度範囲：-40℃～+85℃

■用途
クリーンルーム、医療機器、半導体製造装置、各種産業機械、情報通信関連機器、家電など

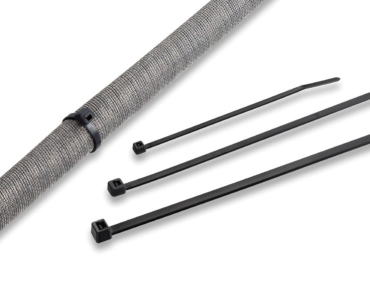

導電性インシュロックタイ

静電気の帯電を抑えるインシュロックタイです。
用途に応じて、3種類の長さの製品をご用意しています。

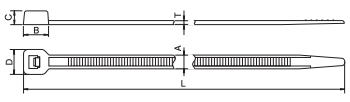

型番	結束径	寸法（mm）						ループ引張強度（最小値） N(Kgf)	販売単位（本）
型番	φ（mm）	全長L	幅A	B	C	D	T	ループ引張強度（最小値） N(Kgf)	販売単位（本）
ESD100	5.0～22.0	100	2.5	4.8	3.5	4.8	1.1	50（5.10）	100
T40S-NC	7.0～37.0	151	3.5	6.4	4.4	6.5	1.2	110（11.22）	100
ESD200	8.0～50.0	202	4.7	6.8	5.9	7.8	1.3	150（15.30）	100

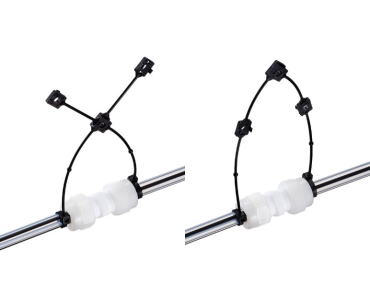

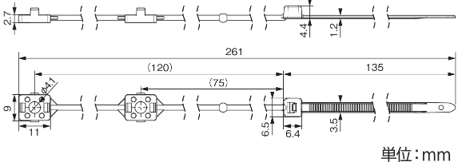

液体ホースの摩耗帯電防止：ESD-135M

●流体ホースを結束し、タイ同士を繋ぐことで、静電気を導通させることができます。
●タイの先端をネジ止めして接地(アース)させ、静電気を除去することも可能です。
※製品同士を接続してご使用される場合は、4歯嵌合でのご使用を推奨いたします。

型番	結束径	適用ビス	ループ引張強度（最小値） N(Kgf)	販売単位（本）
	φ（mm）
ESD135M	7.0～30.0	M3～M4	110（11.22）	100

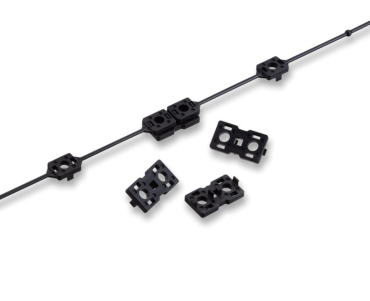

ESD135M用アタッチメント（接合用）

ESD135Mを4歯嵌合させた際の、ねじれ、干渉などの問題を解消し、水平に嵌合するためのアタッチメントです。
嵌合後は爪が隠れるため、引っ掛かりがなくなり、安全面に考慮しています。

型番	寸法（mm）					使用導電性インシュロックタイ	適用ビス	販売単位（本）
型番	A	B	φC	D	E	使用導電性インシュロックタイ	適用ビス	販売単位（本）
ESD135M-ATB	21.0	12.0	4.1	2.7	5.35	ESD135M	M3～M4	100

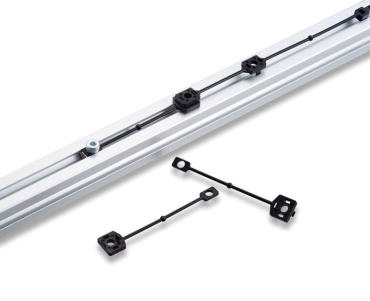

ESD135M用アタッチメント（接地用）

アルミフレームスロットなどの狭い場所に、ネジを使って固定するアタッチメントです。ESD135Mをつなげてフレームスロットの隙間を埋めることができ、ワッシャ、ネジもサイズ変更なくそのまま使用して、接地までの取付け作業をスムーズに行うことができます。

型番	使用導電性インシュロックタイ	適用ビス	販売単位（本）
ESD135M-ATG	ESD135M	M3～M4	100
