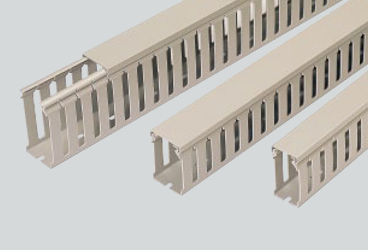

カッチングダクト　eダクト 受注終了予定

※現在中止品となっております		 RoHS対応品
029

2017年3月31日をもって受注終了予定です。

概要と特長
●塩素ガス、ダイオキシンの原因となるハロゲンをほとんど含みません。
●UL94V-0認定材料を使用しており、自己消火性で安全です。
●ポリ塩化ビニル樹脂製に比べて、重量が約20%軽量で作業員の負担を軽減できます。
●通線孔の周囲に面取り加工を施したエッジレスタイプで電線等を傷つけません。
●日本電機工業会規格（JEM1135）に規定されている色調で、配電盤とも調和が取れます。
●緩衝材はリサイクル性の良い紙製とし、梱包バンドに生分解性樹脂を採用するなど、環境に配慮した部材を使用しています。


材質：特殊ポリカーボネート
色調：アイボリー

エコマーク認定商品


鉄道車両用材料燃焼試験合格　（車体燃試・難燃性）
ハロゲンフリー
鉛フリー

使用温度範囲-20℃〜60℃		 カッチングダクト　eダクト
材料特性表

試験項目 試験方法 単位 eダクト 従来品
引張降伏応力 JIS K 6740-2 MPa 59 38
曲げ強さ MPa 96 70
衝撃強度 kJ/m2 40 5
荷重たわみ温度 ℃ 85 72
耐電圧 kV/mm 41 25
密度 kg/m2 1.23×103 1.59×103
難燃性 UL-94 - V-0 V-0
表面硬さ JIS K7215 HDD 80  81
耐酸性 JIS K 7114 - 異常なし  異常なし

上記特性値は実測値であり、保証値ではありません。

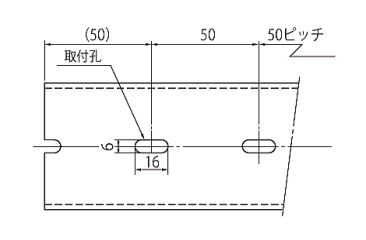

材料孔寸法図
カッチングダクト　eダクト		 断面図
カッチングダクト　eダクト
型式
(定尺2m)		 幅
(mm)		 高さ
（mm）		 電線収納本数
(IV2sq換算)		 1梱包入数
E-242 25 40 35本 6本
E-342 30 40本
E-442 40 55本
E-262 25 60 55本
E-362 30 65本
E-462 40 85本
E-662 60 130本
E-382 30 80 85本
E-482 40 115本
E-682 60 180本
E-882 80 240本
E-612 60 100 220本
E-812 80 300本

※こちらの製品は現在、生産中止品となっております。(2022年6月28日)


寸法図

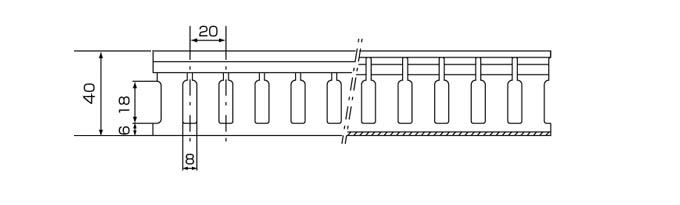

E-242、E-342、E-442


カッチングダクト　eダクト

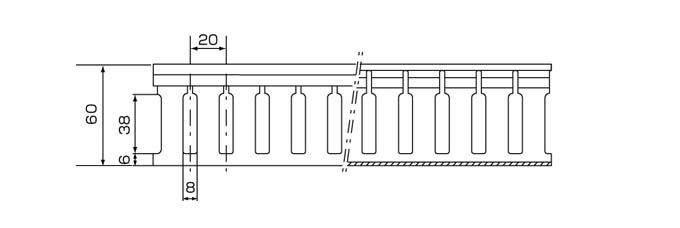

E-262、E-362、E-462、E-662


カッチングダクト　eダクト

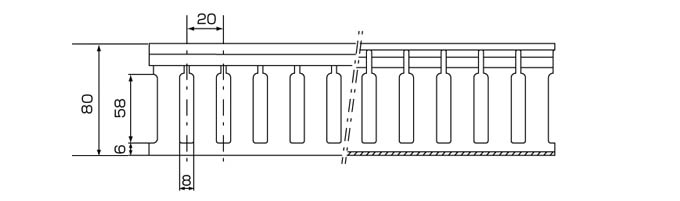

E-382、E-482、E-682、E-882


カッチングダクト　eダクト

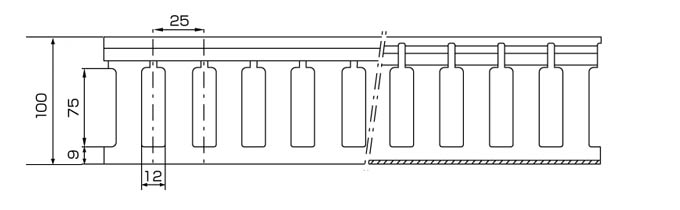

E-612、E-812
 カッチングダクト　eダクト
