P.2114


継手、バンド、カプラー＞バンド類

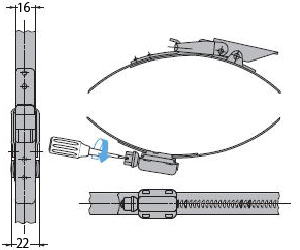

ステンレス鋼製強力バンドクランプ

27-HT型　(適応パイプφ70〜375)

 RoHS対応品
431
■ 特長
● ファスナーとバンドの組合わせにより、強力な締付け、素早い解除ができます。
● バンドの長さ調節ねじ付です。
● 不意の解除を防ぐ、シーリングピンに対応しています。

■仕様
セーフティーロック・ストッパー：なし
シーリングピン：対応可
南京錠取付穴：なし
掛代調節機能：なし
材料：ステンレス鋼(SUS304)
仕上げ：バレル研磨


(mm)
27-HTSS型

27-HTSS型
コード 型式 取付適応パイプ径
(mm)		 適応シーリングピン品番 許容荷重
120-040-436 27-HT070-115SS φ70〜115 − − 441N
(45kgf)
120-040-437 27-HT090-135SS φ90〜135
120-040-438 27-HT130-175SS φ130〜175 613-7SS
120-040-439 27-HT170-215SS φ170〜215 613-9SS
120-040-440 27-HT210-255SS φ210〜255
120-040-441 27-HT250-295SS φ250〜295
120-040-442 27-HT290-335SS φ290〜335
120-040-443 27-HT330-375SS φ330〜375

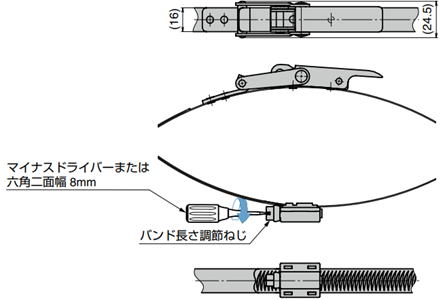

ステンレス鋼製強力バンドクランプ

57-HT型　(適応パイプφ370〜655)
431
■ 特長
● ファスナーとバンドの組合わせにより、強力な締付け、素早い解除ができます。
● バンドの長さ調節ねじ付です。
● 不意の解除を防ぐ、シーリングピンに対応しています。

■仕様
セーフティーロック・ストッパー：なし
シーリングピン：対応可
南京錠取付穴：なし
掛代調節機能：なし
材料：ステンレス鋼(SUS304)
仕上げ：バレル研磨


コード 型式 取付適応パイプ径
(mm)		 適応シーリングピン
品番		 許容荷重
120-040-730 57-HT370-415SS φ370〜415 502-7SS,
502-9SS		 1471N
(150kgf)
120-040-731 57-HT410-455SS φ410〜455
120-040-732 57-HT450-495SS φ450〜495
120-040-733 57-HT490-535SS φ490〜535
120-040-734 57-HT530-575SS φ530〜575
120-040-735 57-HT570-615SS φ570〜615
120-040-736 57-HT610-655SS φ610〜655

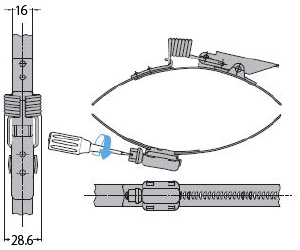

ステンレス鋼製バンドクランプ

27SPG-HT型　スプリングテンションタイプ

 RoHS対応品
431
■ 特長
● ファスナーとバンドの組合わせにより、素早い解除ができます。
● スプリングの引張力により耐振性に優れています。
● バンドの長さ調節ねじ付です。
● 不意の解除を防ぐ、シーリングピンに適応しています。

■仕様
セーフティーロック・ストッパー：なし
シーリングピン：対応可
南京錠取付穴：なし
掛代調節機能：なし
材料：ステンレス鋼
仕上げ：バレル研磨


(mm)



コード 型式 取付適応パイプ径
(mm)		 適応シーリングピン
品番		 許容荷重
120-040-444 27SPG-HT070-115SS φ70〜115 − − 147N
(15kgf)
120-040-445 27SPG-HT090-135SS φ90〜135
120-040-446 27SPG-HT130-175SS φ130〜175 613-7SS
120-040-447 27SPG-HT170-215SS φ170〜215 613-9SS
120-040-448 27SPG-HT210-255SS φ210〜255
120-040-449 27SPG-HT250-295SS φ250〜295
120-040-450 27SPG-HT290-335SS φ290〜335
120-040-451 27SPG-HT330-375SS φ330〜375





ステンレス鋼製シーリングピン

1167型、502型、613型

 RoHS対応品
431
■ 特長
● 不意の解除を防ぐピンです。
● ステンレス鋼バンドクランプ及びステンレス鋼製強力バンドクランプにご使用の際は、適用シーリング品番をお確かめ下さい。




使用例

※1

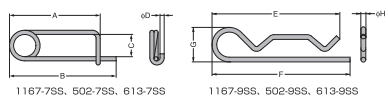

コード 型式 材料 仕上 寸法
(mm)
A B C D
120-041-820 1167-7SS ステンレス鋼
(SUS304)		 素地 57 67 15 2
120-041-822 502-7SS 38 43 13 1.8
120-041-824 613-7SS 33 37 10 1.4

※2

コード 型式 材料 仕上 寸法
(mm)
E F G H
120-041-821 1167-9SS ステンレス鋼
(SUS304)		 素地 70 76 19 2.6
120-041-823 502-9SS 63 66 18
120-041-825 613-9SS 55 59 15 2.3
