P.2089
ロックナット 023
ロックナット ロックナット

PGネジ

ポリアミド製



色：灰色

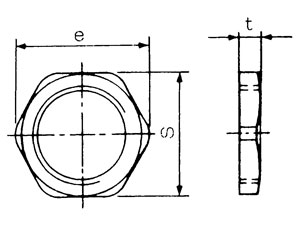

型式 適合継手 寸法
(mm)		 梱包単位
S e t
GMN-7 PG7 19 21 5 100/10
GMN-9 PG9 22 24.5 5 100/10
GMN-11 PG11 24 26.5 5.3 100/10
GMN-13 PG13.5 27 30 6.3 100/10
GMN-16 PG16 30 33 6.3 100/10
GMN-21 PG21 36 39 7 50/10
GMN-29 PG29 46 51 7 50/10
GMN-36 PG36 60 67 8 50/10
GMN-48 PG48 70 78 8 50/10

金属製(ニッケルメッキ)

型式 適合継手 寸法
(mm)		 梱包単位
S e t
GMM-7 PG7 15 17 3 100/10
GMM-9 PG9 18 20 3 100/10
GMM-11 PG11 21 23 3 100/10
GMM-13 PG13.5 23 26 3 100/10
GMM-16 PG16 26 29 3 100/10
GMM-21 PG21 32 35 3.5 50/10
GMM-29 PG29 41 45 4 50/10
GMM-36 PG36 51 56 5 50/10
GMM-48 PG48 64 70 5.5 50/10





PF(G)ネジ

ポリアミド製



色：黒

型式 適合継手 寸法
(mm)		 梱包単位
S e t
BMN-G01 PF-3／8 24 26 5 100/10
BMN-G02 PF−1／2 27 29.3 6 100/10
BMN-G04 PF-3／4 36 39.1 7 100/10
BMN-G06 PF−1 42 45.5 7.5 50/10
BMN-G07 PF−11／4 54 58.2 8.5 50/10
BMN-G09 PF−2 71 78.3 8.5 50/10

金属製(ニッケルメッキ)

型式 適合継手 寸法
(mm)		 梱包単位
S e t
GMM-G08 PF−11／2 58 61 6 50/10





Mネジ

ポリアミド製



色：黒

型式 適合継手 寸法
(mm)		 梱包単位
S e t
BMN-M12 M12 x 1.5 18 19.5 5 100/10
BMN-M16 M16 x 1.5 22 24.5 5 100/10
BMN-M20 M20 x 1.5 26 29 6 100/10
BMN-M25 M25 x 1.5 32 35.5 6 100/10
BMN-M32 M32 x 1.5 41 46.5 7 100/10
BMN-M40 M40 x 1.5 50 55 7 100/10
BMN-M50 M50 x 1.5 50 66 8 100/10
BMN-M63 M63 x 1.5 75 82.5 8 100/10

金属製(ニッケルメッキ)

型式 適合継手 寸法
(mm)		 梱包単位
S e t
GMM-M12 M12 x 1.5 15 17 2.8 100/10
GMM-M16 M16 x 1.5 19 21 3 100/10
GMM-M20 M20 x 1.5 24 26.5 3.5 100/10
GMM-M25 M25 x 1.5 30 33 4 100/10
GMM-M32 M32 x 1.5 36 40 5 100/10
GMM-M40 M40 x 1.5 46 51 5 100/10
GMM-M50 M50 x 1.5 60 66 5 100/10
GMM-M63 M63 x 1.5 70 77 6 50/10



PGネジ　Mネジ　Gネジ　PFネジ　NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング		 ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
