P.2086
ステンレス製厚鋼ネジ　ロックナット 031
●電線管とボックス類等を接続する為のステンレス製のロックナットです。
 ステンレス製厚鋼ネジロックナット
形状：六角形
 形状：歯車形

薄鋼ネジロックナット（SUS)

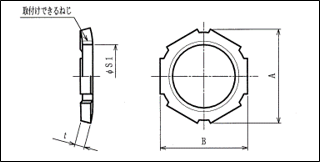

型式 対角距離 二面幅 C 厚さ 取り付けできるねじ 形状 重量
A B ｔ φS1 呼び （ｇ）
RLCL19 26 25 - 3.2 17.8 CTC19 六角形 4
RLCL25 34 32 - 3.2 24.1 CTC25 8
RLCL31 41 39 - 4 30.5 CTC31 12
RLCL39 48 46 - 4 36.8 CTC39 15
RLCL51 - - 66 5 49.5 CTC51 歯車形 34
RLCL63 - - 79 5 62.2 CTC63 43
RLCL75 - - 94 5 74.9 CTC75 54
 単位：（mm)

厚鋼ネジロックナット（SUS304）
型式 対角距離 二面幅 C 厚さ 取り付けできるねじ 形状 重量
A B ｔ φS1 呼び （ｇ）
RLGL16 27 27 - 4 19 CTG16 （G1/2） 六角形 7
RLGL22 34 33 - 4 24.5 CTG22 （G3/4） 11
RLGL28 43 41 - 5 30.7 CTG28 （G1） 19
RLGL36 52 50 - 5 39.4 CTG36 （G1-1/4） 25
RLGL42 - - 61 5 45.3 CTG42 （G1-1/2） 歯車形 32
RLGL54 - - 74 5 57.1 CTG54 （G2） 39
RLGL70 - - 93 5 72.7 CTG70 （G2-1/2） 60
RLGL82 - - 106 5 85.4 CTG82 （G3） 85
RLGL92 - - 122 6 97.8 CTG92 （G3-1/2） 100
RLGL104 - - 136 6 110.5 CTG104 （G4） 120
 単位：（mm)






PGネジ　Mネジ　Gネジ　PFネジ　NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング		 ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
