カテゴリーNo.6 防水フレキ（樹脂フレキ）＞変換アダプタ 金属カップリングカテゴリーNo.9ケーブルグランド＞変換アダプタ 金属カップリング
P.2063
| Mネジ変換アダプタ | |
031
Mネジ→PGネジ
 |
 |
 |
特長：
外側にPGネジ、内側にMネジを持つネジ変換アダプター、PGネジ穴にMネジのケーブルグランドを使用することができます。
A、Bの2種類の形状があります。
材質：グラスファイバー強化ポリアミド
標準色：RAL7035ライトグレー
使用温度範囲：−40℃〜100℃
スキンディヒトA-PG/M
| 型式 | PG (オネジ) |
M (メネジ） |
D (mm) |
C (mm) |
SW (mm) |
形状 (mm) |
梱包数 |
| 5210 0320 | 7 | 12x1.5 | 9 | 27 | 16 | A | 25 |
| 5210 0321 | 7 | 16x1.5 | 9 | 27 | 20 | A | 25 |
| 5210 0322 | 9 | 12x1.5 | 9 | 27 | 20 | A | 25 |
| 5210 0323 | 9 | 16x1.5 | 9 | 27 | 20 | A | 25 |
| 5210 0324 | 9 | 20x1.5 | 9 | 27 | 24 | A | 25 |
| 5210 0325 | 11 | 16x1.5 | 9 | 27 | 22 | A | 25 |
| 5210 0326 | 11 | 20x1.5 | 9 | 27 | 24 | A | 25 |
| 5210 0327 | 11 | 25x1.5 | 9 | 27 | 29 | A | 25 |
| 5210 0328 | 13.5 | 16x1.5 | 10 | 28 | 24 | A | 25 |
| 5210 0329 | 13.5 | 20x1.5 | 10 | 28 | 24 | A | 25 |
| 5210 0330 | 13.5 | 25x1.5 | 10 | 28 | 29 | A | 25 |
| 5210 0331 | 16 | 20x1.5 | 10 | 28 | 27 | A | 25 |
| 5210 0332 | 16 | 25x1.5 | 10 | 28 | 29 | A | 25 |
| 5210 0333 | 16 | 32x1.5 | 10 | 28 | 36 | A | 25 |
| 5210 0334 | 21 | 25x1.5 | 12 | 30 | 33 | A | 10 |
| 5210 0335 | 21 | 32x1.5 | 12 | 30 | 36 | A | 10 |
| 5210 0336 | 21 | 40x1.5 | 12 | 30 | 46 | A | 10 |
| 5210 0337 | 29 | 32x1.5 | 12 | 30 | 42 | B | 10 |
| 5210 0338 | 29 | 40x1.5 | 12 | 30 | 46 | A | 10 |
| 5210 0339 | 29 | 50x1.5 | 12 | 30 | 55 | A | 10 |
| 5210 0340 | 36 | 40x1.5 | 14 | 32 | 53 | B | 10 |
| 5210 0341 | 36 | 50x1.5 | 14 | 32 | 55 | A | 10 |
| 5210 0342 | 36 | 63x1.5 | 14 | 32 | 68 | A | 10 |
| 5210 0343 | 42 | 40x1.5 | 14 | 32 | 60 | B | 5 |
| 5210 0344 | 42 | 50x1.5 | 14 | 32 | 60 | A | 5 |
| 5210 0345 | 42 | 63x1.5 | 14 | 32 | 68 | A | 5 |
| 5210 0346 | 48 | 50x1.5 | 15 | 33 | 65 | B | 5 |
| 5210 0347 | 48 | 63x1.5 | 15 | 33 | 68 | A | 5 |
007
Mネジ→PGネジ
 |
 |
 |
特長：
外側にPGネジ、内側にEN50262準拠のMネジを持つネジ変換アダプターで、PGネジ穴にMネジのケーブルグランドを使用することができます。
A、Bの二種類の形状があります
材質：真鍮、ニッケルメッキ
| 型式 | PG (オネジ） |
M (メネジ） |
φA (mm) |
D (mm) |
C (mm) |
形状 | 梱包 単位 |
| 5210 4490 | 7 | 12x1.5 | 14 | 5 | 15 | B | 100 |
| 5210 4491 | 9 | 16x1.5 | 18 | 6 | 16.5 | B | 50 |
| 5210 4492 | 11 | 16x1.5 | 20 | 6 | 8.5 | A | 50 |
| 5210 4493 | 11 | 20x1.5 | 22 | 6 | 18.5 | B | 50 |
| 5210 4494 | 13.5 | 20x1.5 | 22 | 6.5 | 19 | B | 50 |
| 5210 4495 | 16 | 20x1.5 | 24 | 6.5 | 9.5 | A | 50 |
| 5210 4496 | 16 | 25x1.5 | 27 | 6.5 | 21 | B | 50 |
| 5210 4497 | 21 | 20x1.5 | 30 | 7 | 10 | A | 50 |
| 5210 4498 | 21 | 25x1.5 | 30 | 7 | 10 | A | 50 |
| 5210 4499 | 21 | 32x1.5 | 34 | 7 | 23 | B | 50 |
| 5210 4500 | 29 | 25x1.5 | 39 | 8 | 11.5 | A | 25 |
| 5210 4501 | 29 | 32x1.5 | 39 | 8 | 11.5 | A | 25 |
| 5210 4502 | 29 | 40x1.5 | 42 | 8 | 25.5 | B | 10 |
| 5210 4503 | 36 | 40x1.5 | 50 | 9 | 12.5 | A | 10 |
031
Mネジ→PF(G)ネジ
 |
 |
材質：SUS304
Oリング：NBR
販売単位：1個
| 型式 | 接続 ネジオネジ |
メネジ | ΦD | L1 | L2 | L3 |
| RRGML2825 | PF1(G1） | M25x1.5 | 43.6 | 20 | 18 | 4 |
| RRGML3632 | PF-1-1/4（G-1-1/4） | M32x1.5 | 53.1 | 20 | 18 | 4 |
| RRGML4240 | PF-1-1/2（G-1-1/2） | M40x1.5 | 60 | 20 | 18 | 4 |
007

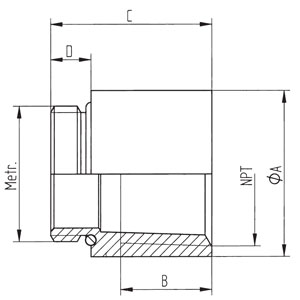

Mネジ→NPTネジ
 |
 |
特長：
Mネジ加工済みの取り付け穴にNPTネジグランドを固定する際に使用します。
外側がMネジ、内側がNPTネジとなっています。
(EN 50262)
材質：真鍮、ニッケルメッキ
スキンディヒトMA-M/NPT
| 型式 | Mオネジ | NPTメネジ | φA | B | C | D | 梱包数量 |
| 5402 0100 | 16x1.5 | 1/2"NPT | 24 | 14.0 | 24.5 | 6.5 | 50 |
| 5402 0110 | 20x1.5 | 1/2"NPT | 24 | 14.0 | 24.5 | 6.5 | 50 |
| 5402 0120 | 25x1.5 | 1/2"NPT | 26 | 14.0 | 24.5 | 6.5 | 25 |
| 5402 0130 | 25x1.5 | 3/4"NPT | 30 | 15.0 | 25.0 | 7.0 | 25 |
| 5402 0140 | 32x1.5 | 1/2"NPT | 34 | 16.0 | 25.0 | 7.0 | 25 |
| 5402 0152 | 32x1.5 | 1"NPT | 37 | 16.8 | 29.5 | 7.0 | 25 |
| 5402 0153 | 40x1.5 | 1-1/4"NPT | 46 | 17.8 | 31.0 | 8.0 | 10 |
