PF(G)ネジ変換アダプタ
001

PF(G)ネジ→Mネジ

PF(G)ネジ→Mネジ PF(G)ネジ→Mネジ

特長：
オスのPFネジ（厚鋼電線管ネジ）を将来標準規格となるMネジに変換するアダプターです。
ネジ長さ(L-2)は各サイズ、長短の2種類づつあります。

材質：C3604 真鍮

■型式：
22-M25
22＝各フレックス用コネクターの電線管ネジサイズ
M25＝接続先のＭネジサイズ

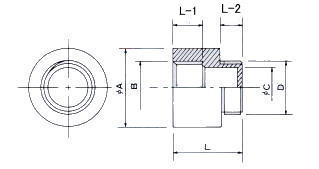

■Mアダプター寸法表

mm
型式 φB/メスネジ D/オネジ φA φC L L-1 L-2
電線管ねじ
サイズ		 PFねじ
サイズ		 内ねじ
谷径		 Mねじ
サイズ		 外径
16-M16(S) G-16 1/2 20.9 M16ｘ1.5 16 25 9.5 30 15.5 8.0
16-M20(S) G-16 1/2 20.9 M20ｘ1.5 20 25 14 31.5 15.5 8.0
22-M16(S) G-22 3/4 26.4 M16ｘ1.5 16 32 9.5 30 15.5 8.0
22-M20(S) G-22 3/4 26.4 M20ｘ1.5 20 32 14 31.5 15.5 8.0
22-M25(S) G-22 3/4 26.4 M25ｘ1.5 25 32 18 34.5 15.5 8.0
28-M25(S) G-28 1 33.2 M25ｘ1.5 25 40 18 36.5 17.5 8.0
28-M32(S) G-28 1 33.2 M32ｘ1.5 32 40 25 38.5 17.5 9.0
36-M32(S) G-36 1 1/4 41.9 M32ｘ1.5 32 48 25 40.5 19.5 9.0
36-M40(S) G-36 1 1/4 41.9 M40ｘ1.5 40 48 33 40.5 19.5 10.0
42-M40(S) G-42 1 1/2 47.8 M40ｘ1.5 40 55 33 40.5 19.5 10.0
16-M16 G-16 1/2 20.9 M16ｘ1.5 16 25 9.5 30 15.5 12.5
16-M20 G-16 1/2 20.9 M20ｘ1.5 20 25 14 31.5 15.5 14.0
22-M16 G-22 3/4 26.4 M16ｘ1.5 16 32 9.5 30 15.5 12.5
22-M20 G-22 3/4 26.4 M20ｘ1.5 20 32 14 31.5 15.5 14.0
22-M25 G-22 3/4 26.4 M25ｘ1.5 25 32 18 34.5 15.5 17.0
28-M25 G-28 1 33.2 M25ｘ1.5 25 40 18 36.5 17.5 17.0
28-M32 G-28 1 33.2 M32ｘ1.5 32 40 25 38.5 17.5 19.0
36-M32 G-36 1 1/4 41.9 M32ｘ1.5 32 48 25 40.5 19.5 19.0
36-M40 G-36 1 1/4 41.9 M40ｘ1.5 40 48 33 40.5 19.5 19.0
42-M40 G-42 1 1/2 47.8 M40ｘ1.5 40 55 33 40.5 19.5 19.0
42-M50 G-42 1 1/2 47.8 M50ｘ1.5 50 55 43 40.5 19.5 19.0
54-M40 G-54 2 59.6 M40ｘ1.5 40 65 33 43 22 19.0
54-M50 G-54 2 59.6 M50ｘ1.5 50 65 43 43 22 19.0
54-M63 G-54 2 59.6 M63ｘ1.5 63 70 56 43 22 19.0

※ご使用の際は在庫をご確認ください。 ※上記以外のサイズはご相談下さい。
※サイズ42-M40までは型式の後ろに S を付ける事によりねじの短いものをご用意できます。





PF(G)ネジ→PGネジ

PF(G)ネジ→Mネジ PF(G)ネジ→Mネジ

材質：真鍮

●あらゆるフレックスのコネクタとドイツDIN規格PGネジ接続用アダプタです。

型式 B/メスネジ
電線管ネジ
サイズ		 B/メスネジ
PFネジ
サイズ		 B
外径
(mm)		 D/オネジ
PGネジ
サイズ		 D
外径
(mm)		 ΦA
(mm)		 ΦC
(mm)		 L
(mm)		 ｌ1
(mm)		 ｌ2
(mm)
16-Pg7 G-16 1/2 20.9 7 12.5 26 8 26 15 8
16-Pg9 G-16 1/2 20.9 9 15.2 26 10 26 15 8
16-Pg11 G-16 1/2 20.9 11 18.6 26 13 26 15 8
16-Pg13.5 G-16 1/2 20.9 13.5 20.4 26 16 26 15 8
16-Pg16 G-16 1/2 20.9 16 22.5 26 18 26 15 8
22-Pg13.5 G-22 3/4 26.4 13.5 20.4 30 16 26 15 8
22-Pg16 G-22 3/4 26.4 16 22.5 30 18 26 15 8
22-Pg21 G-22 3/4 26.4 21 28.3 30 23 26 15 9
28-Pg21 G-28 1 33.2 21 28.3 38 23 28 17 9
28-Pg29 G-28 1 33.2 29 37 42 31 28 17 9
36-Pg29 G-36 1-1/4 41.9 29 37 48 31 32 20 10
36-Pg36 G-36 1-1/4 41.9 36 47 57 40 32 20 10
36-Pg42 G-36 1-1/4 41.9 42 54 57 40 32 20 10
42-Pg29 G-42 1-1/2 47.8 29 37 57 31 32 20 10
42-Pg36 G-42 1-1/2 47.8 36 47 57 40 32 20 10
42-Pg42 G-42 1-1/2 47.8 42 54 57 48 32 20 10
42-Pg48 G-42 1-1/2 47.8 48 59.3 65 50 32 20 10
54-Pg42 G-54 2 59.6 42 54 65 48 35 22 10
54-Pg48 G-54 2 59.6 48 59.3 65 50 35 22 10



PGネジ　Mネジ　Gネジ　PFネジ　NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング		 ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
