P.2055

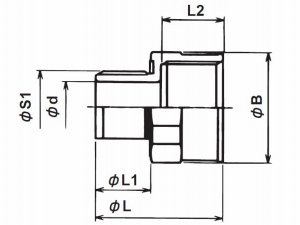

PF(G)ネジ拡大アダプタ　金属製
031
Gネジ拡大アダプタ　金属製 Gネジ拡大アダプタ　金属製

特長
オス、メスの管用並行ネジを施した亜鉛ダイカスト製のアダプターです。
オネジ部の壁面のシールができるようにシートパッキン(型式RSPG)を付属しています。

材質：亜鉛合金ダイカスト


型式 Gネジメネジ φB
(mm)		 φd
(mm)		 L1
(mm)		 L2
(mm)		 L
(mm)		 S1(Gネジ)オネジ
φS1 呼び
RHG 22-16 G3/4 32.2 14.3 16 18 36.8 20.9 G1/2
RHG 28-22 G1 39.8 20.2 16 20 39.1 26.4 G3/4
RHG 36-28 G1-1/4 49.2 24.8 20 20 43.9 33.2 G1
RHG 42-36 G1-1/2 55.5 33.2 20 20 44.8 41.9 G1-1/4
RHG 54-42 G2 68.3 38.5 20 20 44.8 47.8 G1-1/2
RHG 70-54 G2-1/2 83.1 49.5 20 22 46.8 59.6 G2
RHG 82-70 G3 96.4 64.3 22 25 51.4 75.1 G2-1/2
RHG 92-82 G3-1/2 109.4 76.6 25 25 54.6 87.8 G3
RHG 104-92 G4 122.7 88.5 25 25 54.6 113.0 G3-1/2

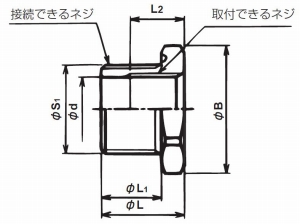

PF(G)ネジ縮小アダプタ　金属製
031
Gネジ縮小アダプタ　金属製 Gネジ縮小アダプタ　金属製

特長
オス、メスの管用並行ネジを施した亜鉛ダイカスト製のアダプターです。
オネジ部の壁面のシールができるようにシートパッキン(型式RSPG)を付属しています。

材質：亜鉛合金ダイカスト


型式 取付けできる
Gねじメネジ		 φB
(mm)		 φd
(mm)		 l1
(mm)		 l2
(mm)		 L
(mm)		 接続ネジオネジ
φS1 呼び
RRG 22-16 G1/2 38.2 18.2 16 18 24.0 26.4 G3/4
RRG 28-16 G1/2 46.6 18.2 20 18 29.0 33.2 G1
RRG 28-22 G3/4 46.6 24.4 20 18 29.0 33.2 G1
RRG 36-22 G3/4 56.2 24.4 20 18 29.5 41.9 G1-1/4
RRG 36-28 G1 56.2 30.6 20 20 29.5 41.9 G1-1/4
RRG 42-28 G1 64.7 30.6 20 20 30.0 47.8 G1-1/2
RRG 42-36 G1-1/4 64.7 39.3 20 20 30.0 47.8 G1-1/2
RRG 54-42 G1-1/2 79.5 45.2 20 20 30.5 59.6 G2
RRG 70-54 G2 88.0 57.0 22 20 34.0 75.1 G2-1/2
RRG 82-70 G2-1/2 103.9 72.6 25 22 37.5 87.8 G3
RRG 92-82 G3 117.7 85.3 25 25 38.0 100.3 G3-1/2
RRG 104-92 G3-1/2 131.2 97.7 25 25 38.5 113.0 G4


PGネジ　Mネジ　Gネジ　PFネジ　NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング		 ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
