ステンレスフレキシブルチューブ専用サイト 樹脂チューブ&継手専用サイト カテゴリーNo.6　防水フレキ（樹脂フレキ）＞ネジ拡大・縮小アダプタ　金属＆樹脂

カテゴリーNo.9ケーブルグランド＞ネジ拡大・縮小アダプタ　金属＆樹脂

P.2053

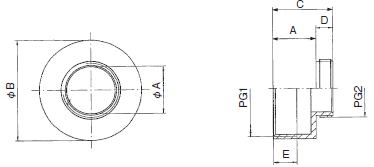

PGネジ拡大アダプタ 金属製
007
PGネジ拡大アダプタ　金属製 PGネジ拡大アダプタ

特長
スキンディヒトMEは、機械や機器、ハウジングなどのPGネジ穴を拡大するアダプターです。
DIN 46320に準拠しています。
材質：真鍮+ニッケルメッキ


スキンディヒト：ME
注番 型式 PG2
オネジ		 ＰＧ1
メネジ		 Ａ
(mm)		 ΦＢ
(mm)		 C
(mm)		 Ｄ
(mm)		 Ｅ
(mm)		 梱包数
5200 3990 ME 7/9 7 9 10 17 15 5 7 100
5200 4000 ME 9/11 9 11 12.5 20 16 6 7 100
5200 4010 ME 9/13.5 9 13.5 13.7 22 17.5 6 7.5 100
5200 4020 ME 11/13.5 11 13.5 15 22 17.5 6 7.5 100
5200 4030 ME 11/16 11 16 17.1 24 18.5 6 7.5 100
5200 4040 ME 11/21 11 21 17.1 30 20.5 6 8.5 100
5200 4050 ME 13.5/16 13.5 16 17 24 19 6.5 7.5 100
5200 4060 ME 13.5/21 13.5 21 18.9 30 21 6.5 8.5 50
5200 4070 ME16/21 16 21 18.5 30 21 6.5 8.5 50
5200 4080 ME 16/29 16 29 21 39 22.5 6.5 9 50
5200 4090 ME 21/29 21 29 24 39 23 7 9 50
5200 4100 ME 29/36 29 36 32 50 27.5 8 12 50
5200 4110 ME 36/42 36 42 42 57 31 9 15 10
5200 4120 ME 42/48 42 48 48 64 33 10 17 10






PGネジ縮小アダプタ　金属製
007
PGネジ縮小アダプタ PGネジ縮小アダプタ

特長
機械や機器に加工されたネジ穴は、実際に必要ケーブルグランドよりも大きすぎたり、小さすぎたりすることがあります。
ネジアダプターはこのような問題を解決する縮小アダプターです。
スキンディヒトMRはDIN46320に準拠しています。
材質：真鍮+ニッケルメッキ


スキンディヒト：MR
注番 型式 φd1
オネジ		 φｄ2
メネジ		 Φｄ3
(mm)		 L2
(mm)		 L1
(mm)		 梱包数
5200 3750 MR 9/7 PG 9 PG7 17 8.5 6 100
5200 3760 MR 11/7 PG 11 PG7 20 8.5 6 100
5200 3770 MR 11/9 PG 11 PG9 20 8.5 6 100
5200 3780 MR 13.5/7 PG 13.5 PG7 22 9 6.5 100
5200 3790 MR 13.5/9 PG 13.5 PG9 22 9 6.5 100
5200 3800 MR13.5/11 PG 13.5 PG11 22 9 6.5 100
5200 3810 MR 16/7 PG 16 PG7 24 9.5 6.5 100
5200 3820 MR 16/9 PG 16 PG9 24 9.5 6.5 100
5200 3830 MR 16/11 PG 16 PG11 24 9.5 6.5 100
5200 3840 MR 16/13.5 PG 16 PG13.5 24 9.5 6.5 100
5200 3850 MR 21/11 PG 21 PG11 30 10 7 50
5200 3860 MR 21/13.5 PG 21 PG13.5 30 10 7 50
5200 3870 MR 21/16 PG 21 PG16 30 10 7 50
5200 3880 MR 29/13.5 PG 29 PG13.5 39 11.5 8 50
5200 3890 MR 29/16 PG 29 PG16 39 11.5 8 50
5200 3900 MR 29/21 PG 29 PG21 39 11.5 8 50
5200 3910 MR 36/16 PG 36 PG16 50 12.5 9 25
5200 3920 MR 36/21 PG 36 PG21 50 12.5 9 25
5200 3930 MR 36/29 PG 36 PG29 50 12.5 9 25
5200 3940 MR 42/29 PG 42 PG29 57 14 10 10
5200 3950 MR 42/36 PG 42 PG36 57 14 10 10
5200 3970 MR 48/36 PG 48 PG36 64 14 10 10
5200 3980 MR 48/42 PG 48 PG42 64 14 10 10


PGネジ　Mネジ　Gネジ　PFネジ　NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング		 ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
