チューブミニフィッティング 246
サイズや材質、形状のバリエーションが豊富なプラスチック・フィッテイングです。
高い品質管理とその独創性から、ヘルスケア分野をはじめ、分析、飲料、実験、医療関連等の分野において高く評価されています。

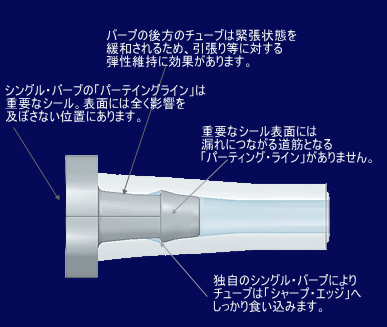

バーブスタイル
クラシックシリーズ クラシックシリーズの特徴は長いバーブです。
接続するチューブの内径は42%〜69%程度拡大します。
200シリーズ 最もラインナップが豊富なシリーズです。接続時のチューブ内径は、約50%広がります。
400シリーズ チューブにかかる圧力、伸張力低減と容易なチューブ接続を可能にしたシリーズです。
本来は半硬質チューブ用として開発されましたが、伸張力/圧力がそれほど重要ではない用途やチューブ接続時の内径拡張率は25%です。
500シリーズ テーパー部断面を曲線で構成した最も新しいバーブデザインです。極小口径から1"クラスの口径までラインナップしています。
チューブミニフィッティング　インデックス
ルアー・フィッテイングルアー・フィッテイング 材質、形状、サイズにおいて豊富な選択肢を持つルアーです。
標準的なタイプのほか、チューブの捩れを軽減できるロータリータイプやチューブ内径8mmまで対応可能なラージボアタイプなど様々な使用環境にあわせた選択が可能です。
  • 汎用性が高いISO594-1規格に準拠
  • 多彩な形状、材質、サイズにより組合せは無限大
  • 高い品質管理に裏づけされた信頼性
  • 使い捨て分野にも適したコスト性
  • 複数ラインを色別け可能
  • チューブの捩れを軽減するロータリー機能
ミニチュアフィッテイング
高い品質と豊富なラインナップが特長のミニチュアフィッティングです。
使用頻度の高いストレート、L型、T型、Y型をはじめ、異径ストレート、異径L型、異径T型等、様々な用途や条件に対応します。
  • 多彩な形状・・・・L型・T型・Y型・マルチ・各種異径
  • 用途に応じた4つの材質・・・・PP、PC、PVDF、ナイロン
  • チューブ内径1.6mm（1/16”）から各サイズに適合
  • チューブ材質や硬さで選べる4つのバーブ・スタイル
  • 高い品質管理に裏づけされた信頼性
  • 使い捨て分野にも適したコスト性
  • 複数ラインを色別け可能（ナイロン）
BPコネクター 持ちやすく、操作も簡単なクイック・コネクターです。
手袋をはめたままで接続はワンプッシュ、離脱はボタンを押すだけの簡単操作が特長です。
外観は、使用者にやさしいドロップ型を採用しています。
接着型フィッテイング ブロック単位の組合せにより形状を自在に選択できる接着タイプのマニホルドです。
ポリサルフォンまたは白色ABSからなるブロック、ルアー、ネジ、バーブは、あらゆる形状を製作可能にします。また、接着による製作は試験研究や開発時の応急的なパーツ調達に有効です。
