高周波同軸コネクタ及び特殊同軸ケーブル　マイクロドットコネクタ

マイクロドット同軸ケーブルは、芯線（燐青銅）に、フッ素樹脂またはポリエチレンで絶縁し、さらにその表面にブラックカーボンを全体に塗り、VSWR(電圧定在波比）を最少に押さえている（50Ωシリーズに於いて1.2max)ことで、その技術は高い信頼をよせられております。
任意の長さにカットし、ローノイズ同軸コネクタをアッセンブリして供給いたします。

COAXIAL CABLE
1本の芯と1本のシールドで構成されています。

使用例（米国・エンデブコ社製加速度センサに標準採用）

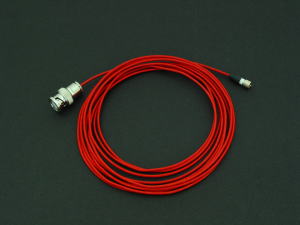

CABLE NUMBER:250-3866-0000(インピーダンス：50Ω）[寸法単位：インチ]（弊社在庫品　即納可)

INPEDANCE(Ω）＝50
CAPACITANCE(PF/FT)=29
ATTENUATION(db/FT@400MHz)=35
INNER CONDUCTOR MATERIAL=29SPCW

INNER CONDUCTOR O.D.(Nom)=.0113
DIELECTRIC MATERIAL&MINI-NOISE=TFE X 2
DIELEC. O.D.(Nom)=.035
SHIELD MATERIAL=38SPC

SHIELD O.D.(Max)=058
JACKET MATERIAL=TTFE
JACKET O.D.(Max)=.080
JACKET COLOR=RED
CONTINUOUS OPERATION TEMP.(℃）＝-100～200

ローノイズ同軸コネクタ

特徴: ●同軸ケーブルとの接続は無ハンダ全圧着式。インピーダンスは50,70,39Ωに対応しています。用途：耐震、ローノイズを必要とする加速度センサ、検出器、計測器など。材質：本体＝黄銅+銀メッキ/オスコンタクト=黄銅＋金メッキ/絶縁物＝フッ素樹脂/ゴムキャップ＝ネオプレン

ストレートプラグ（スタンダード）

●TYPE:032-0021-0001
（弊社在庫品　即納可)
●インピーダンス:50Ω
●嵌合ネジ：190-32UNF-2B
●ケーブル最大径:0.087インチ
（標準在庫品）

●電気特性（スタンダードタイプ）

インピーダンス	50,70,93Ωに適応
低電圧定在波比（VSWR)	50Ωシリーズに於いて1.2(Max) (プラグ＆ジャック嵌合して2.0GHz時）
絶縁抵抗	5.0 x 10³MΩ(MIN)
耐電圧	AC1500V RMS(MIN)
電圧降下	50～100mA
コンタクト･接触抵抗	4mΩ(MAX)
電流容量	3A

レセプタクル（スタンダード）

TYPE	A	B	C	D	E
031-0001-0001 （弊社在庫品　即納可)	0.515	0.08	0.187	0.25	0.191
031-0003-0001	0.255	-	0.187	-	0.190-32

●インピーダンス：50Ω
●嵌合ネジ：190-32UNF-2A
●031-0003-0001 No Nut or Solder Lug
Threads into Panel(標準在庫品）031-0001-0001

中継アダプタ

●TYPE:033-0001-0001
●インピーダンス:50Ω
●嵌合ネジ：190-32UNF-2A
（標準在庫品）

細ケーブル用BNCプラグ

●TYPE:BNC-T(日本製）
●インピーダンス:50Ω
●ケーブル最大径:0.8インチ
（標準在庫品）
※この製品のROHS対応につきましてはお問い合わせ下さい
