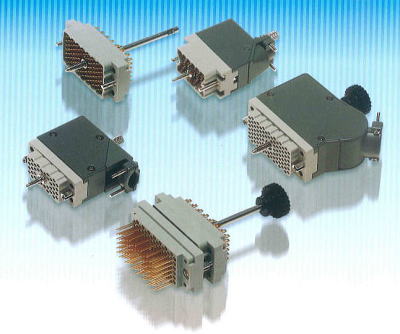

ラップメイト
028
主な特徴
● コンタクト芯数は、20、38、56、90、120の5種類がそろっています。
● 結線方法は、圧着、ハンダ、及びワイヤーラッピングがあります。四面・接触方法、雄雌両性形のコンタクトを使用しています。
● レセプタクル側及びプラグ側両方ともその必要な付属部品（金具）を取り付けられる構造で、非常に融通生に富んでいます。
● スクリュー機構は、嵌合/脱着を容易にし、かつ嵌合したコネクタ相互を確実に固定します。
● ガイドピン及びソケットは、嵌合時のコネクタに方向性をもたせ、ご注文の際6ヶ所のうちご希望の位置に36種類セットすることができます。
ラップメイト

電気特性
定格電流 8.5A（max.)/250V
接触抵抗 6mΩ(max.)/1A
絶縁抵抗 5,000MΩ(min.)
耐電圧 1,800Vrms着圧コンタクト
抜去力 2oz〜16oz(56.7〜453.6g) 嵌合1組ごと
使用温度範囲 -55℃〜+125℃
材質
コンタクト 燐青銅
コンタクトメッキ ニッケル下地、金メッキ仕上げ
ハウジング PBTガラス入
カバー/クランプ及び仕上げ 亜鉛材（色：グレー）※TSカバーのみSPCC（色：グレー）
適合規格 MIL-C-28731準拠

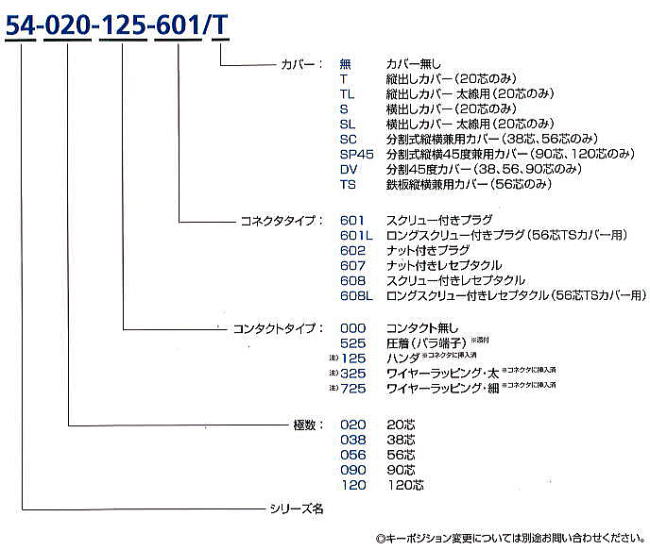

品名構成（コネクタ注文コード）

  ラップメイト　品名構成
コンタクト（単体注文コード）
125 ハンダ
325 ワイヤーラッピング・太
（テール寸法0.6×1.3×14.4m/m）
725 ワイヤーラッピング・細
（テール寸法0.6×0.7×14.7m/m）
525 圧着（バラ端子）
（圧着端子使用番線範囲、AWG#26〜18）
425 リール式端子5000コンタクトリール
（圧着端子使用番線範囲、AWG#26〜18）
625 リール式端子5000コンタクトリール
（圧着端子使用番線範囲、AWG#26〜18）
125 325 725
ハンダ ワイヤーラッピング太 ワイヤーラッピング細
525 425 625
圧着（バラ端子） リール式端子5000コンタクトリール リール式端子5000コンタクトリール
  注）20種のコネクターに 125・325・725のコンタクトをご使用になる場合は、
     コンタクトがカバーに接触する場合がありますので、ご相談下さい。
■寸法図
 コネクタ  コネクタはこちら　⇒　コネクタ
カバー  カバーはこちら　⇒　カバー
  パネルカット寸法　⇒　パネルカット

コネクタカバー（単体注文コード）
CV-020-T 20芯 ・ 縦出しカバー
CV-020-TL 20芯 ・ 縦出しカバー　太線用
CV-020-S 20芯 ・ 横出しカバー
CV-020-SL 20芯 ・ 横出しカバー　太線用
CV-038-SC 38芯 ・ 分割式縦横兼用カバー
CV-038-DV 38芯 ・ 分割45度カバー
CV-056-SC 56芯 ・ 分割式縦横兼用カバー
CV-056-DV 56芯 ・ 分割45度カバー
CV-056-TS 56芯 ・ 鉄板縦横兼用カバー
CV-090-SP45 90芯 ・ 分割式縦横45度兼用カバー
CV-090-DV 90芯 ・ 分割45度カバー
CV-120-SP45 120芯 ・ 分割式縦横45度兼用カバー

54コネクタカバー組み合わせ表
  -T -TL -S -SL -SC -SP45 -DV -TS
020-***-601 ○ ○ ○ ○ − − − −
020-***-602    ○※1    ○※1    ○※1    ○※1 − − − −
020-***-607    ○※1    ○※1    ○※1    ○※1 − −  − −
020-***-608 ○ ○ ○ ○ − − − −
038-***-601 − − − − ○ − ○ −
038-***-602 − − − −    ○※1 −    ○※1 −
038-***-607 − −  − −    ○※1 −    ○※1 −
038-***-608 − − − − ○ − ○ −
056-***-601 − − − − ○ − ○ −
 056-***-601L − − − − − − − ○
056-***-602 − − − −    ○※1 − − −
056-***-607 − − − −    ○※1 − − −
056-***-608 − −  − − ○ − ○ −
 056-***-608L − −  − − − − − ○
090-***-601 − − − − − ○ ○ −
090-***-602 − − − − −    ○※1 −  −
090-***-607 − − − − −    ○※1 − −
090-***-608 − − − − − ○ ○ −
120-***-601 − − − − − ○ − −
120-***-602 − − − − −    ○※1 − −
120-***-607 − − − − −    ○※1 − −
120-***-608 − − − − − ○ − −
※1　カバーの取付は可能ですが、カバー部にスクリュー用穴が開いた状態となります。

ダストキャップ
ダストキャップ
54-020-DC 20芯用ダストキャップ
54-038-DC 38芯用ダストキャップ
54-056-DC 56芯用ダストキャップ
54-090-DC 90芯用ダストキャップ
54-120-DC 120芯用ダストキャップ

工具

圧着工具　31-118-00210
※中止品		 圧着工具　9004-0220
※取り扱い説明書⇒PDF
着圧工具 9004-0220

引抜工具　22-118-00010 挿入工具　12-118-00010
引抜工具 挿入工具

※取り消し線の製品は現在、生産中止品となっております。（2023年9月13日）

超小型中継用コネクタスモールメイト

特徴:
●中継用コネクタの中でもっとも小型で軽い。信頼性が高い。コンタクトはラップメイト354シリーズと共用なので使いやすい。
   ロック機構付き、また脱着防止兼用取付ガイドも用意してある。
電気特性・コンタクト材質：PBTジュラレックス　
色：グレー　適用電線：AWG#18〜#26
用途：センサーケーブルの中継用・機器電源供給用、ラップメイト354シリーズと一緒に使用すると効果的です。
オプション：ケーブルアッセンブリー致します。
マウント用ロックブラケット
8020-TK（55-111）
　材質：ポリカーボネート

パネル取付寸法
型式 極数 梱包数 使用コンタクト
8020-3217 2 100 525=圧着、125=ハンダ付け
725=ワイヤーラッピング
8020-3317 3
8020-TK 脱落防止止め付きガイド
専用圧着工具：31-118-00210
専用ピン引抜き工具：06-1877-04,22-118-00010S
注：防水カバーとしてジョイントプロテクタJPS型があります。
8020-3317（55-003-000）




8020-3217（55-002-000）



※このページの製品のROHS対応につきましてはお問い合わせ下さい。
