大電流コネクタ

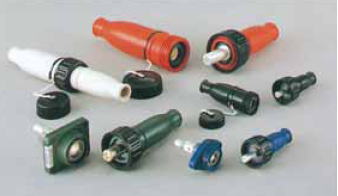

単極型中継型コネクタ＆コンセント
●建設現場の仮設用幹線ケーブルや、溶接ケーブルの延長用コネクタに広く使用されています。
●カラーコネクタ（赤、白、青、緑）も準備されており、誤接続防止できます。
■電流：100～400A ■結線：圧着端子

単極型コネクタ＆コンセント
●配電盤等に組み込むパネル型は、パネル側を電源としたHR型と、パネル側
　を受電側としたRH型を揃えています。
●カラーコネクタ(赤、白、青、緑)も準備されており、誤接続防止できます。
●プラグには専用フタが取り付けできます。
■電流：100～400A　■結線：圧着端子

※詳細カタログをご用意しております。

	↓

H(丸）型コード中継コネクタ（認可品）
●防雨型（防水JIS-C0920保護等級3)の中継コネクタです。
●本体にゴム材を使用しているため、耐衝撃に優れています。
●ボディーを固定する取付台、防塵用の蓋もあります。
■電流：15～200A■極数：2～8P+F　■結線：電線巻付　スリーブネジ止め　圧着端子
■本体外径　φ45～165

※詳細カタログをご用意しております。

	↓

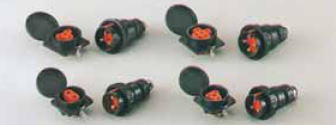

NE型パネルコンセント（認可品）
●コンセント側の材質は66ナイロン、金具はステンレスを使用し、耐蝕性に
　優れています。
●プラグはKET型、H(丸)型コードの中継コネクタと互換性があります。
●コンセント側接端子と電線の接続部に専用安全カバーを、プラグには専用
　のフタが取り付けできます。
■電流：15～30A ■極数：2～3P+E ■結線：スリーブネジ止め圧着端子
※詳細カタログをご用意しております。

	↓

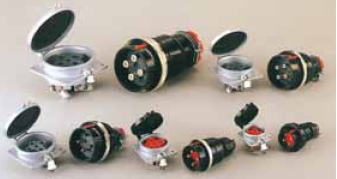

KE型パネルコンセント
●コンセントの外郭とフタにアルミ合金を使用したパネル用コンセントです。
　工場の配電盤等に使用されています。
●フタはスプリングで押さえるワンタッチ式の防滴型です。
●コンセント側接触子と接続部に専用安全カバーが取り付けできます。
■電流：15～300A ■極数：2～3P+E ■結線：電線巻付スリーブネジ止め
圧着端子
※詳細カタログをご用意しております。

	↓

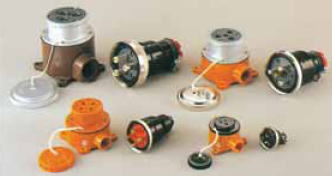

ER型露出型コンセント(防雨型)
●工場の屋内・屋外を問わず、作業灯・電動工具・機械設備等の電源用コン
　セントに適しています。
●防雨構造の露出型コンセントで、防水試験(JIS-C0920)の保護等級3の防
　雨型に適合しています。
●強化プラスチックのボックス内には、接地用埋込金具を埋込んであります
　のでアース線をボックス内の接地用ビスに接続し、ボックスを導電体に設
　置すると自動的に、アースがとれる構造となっています。
■電流：15～200A ■極数：2～8P+E ■結線：電線巻付スリーブネジ止め
圧着端子
※詳細カタログをご用意しております。

	↓
