旋回継手・カプラー
90°カーブエルボ　シリーズＢ　ＢＶＢＤ
シリーズB
BVBD
90°カーブエルボIP66/IP54
ＰＧネジ　UL承認 （黒色）
型式 チューブ
サイズ		 寸　　　　法 ネジ呼称 梱包単位
g A B R SW
IP66/IP54 DIN40430
BVBD−P167GT 17 11 47.5 73 30.5 18 PG−16 50
BVBD−P213GT 23 12 57.5 85 38 24 PG−21 30
BVBD−P299GT 29 12 67.5 96 45 34 PG−29 20
BVBD−P366GT 36 13 79 123 53 41 PG−36 20
BVBD−P488GT 48 13 92.5 135 60 55 PG−48 10
ミリネジ　UL承認　(黒）
型式 チューブ
サイズ		 寸法 梱包単位
ｇ A B R SW d
BVBD-M207GT 17 11 47.5 73.0 30.5 15 M20 x 1.5 50
BVBD-M253GT 23 12 57.5 83.0 38.0 21 M25x 1.5 30
BVBD-M329GT 29 15 70.5 93.0 45.0 28 M32x 1.5 20
BVBD-M406GT 36 19 85.0 121.0 53.0 36 M40x 1.5 20
BVBD-M508GT 48 19 98.5 130.0 60.0 46 M50x 1.5 10
シリーズB
BVBV
NVBV(ネジ部メタル製）
90°カーブエルボIP68/IP67
ＰＧネジ　UL承認 （黒色）
IP68／IP67　 DIN40430
BVBV−P167 17 11 47.5 73 30.5 18 PG−16 50
BVBV−P213 23 12 57.5 85 38 24 PG−21 30
BVBV−9299 29 12 67.5 96 45 34 PG−29 20
BVBV−P366 36 13 79 123 53 41 PG−36 20
BVBV−P488 48 13 92.5 135.0 60.0 55 PG-48 10
ミリネジ　UL承認　(黒）
型式 チューブ
サイズ		 寸法 梱包単位
ｇ A B R SW d
BVBV-M207 17 11 47.5 73.0 30.5 15 M20x 1.5 50
BVBV-M253 23 12 57.5 83.0 38.0 21 M25x 1.5 30
BVBV-M329 29 15 70.5 93.0 45.0 28 M32x 1.5 20
BVBV-M406 36 19 85.0 121.0 53.0 36 M40x 1.5 20
BVBV-M508 48 19 98.5 130.0 60.0 46 M50x 1.5 10
　メタルＰＧネジ　UL承認　(黒）　
型式 チューブ
サイズ		 寸法 ネジ呼称 梱包単位
g A B R SW
IP68／IP67 DIN40430
NVBV−P167 17 13 54 73 30.5 18 PG−16 50
NVBV−P213 23 14 65.5 85 38 24 PG−21 30
NVBV−P299 29 14 75 96 45 34 PG−29 20
NVBV−P366 36 17 90.5 123 53 41 PG−36 20
NVBV−P488 48 17 103.5 135 60 55 PG−48 10
90°エルボフランジ・BVOＤ
シリーズO
BVOD
90°フランジ
IP66/IP54
BVOV
90°フランジ
IP68/IP67
90°フランジ　BVOＤ UL承認
型式 チューブ
サイズ		 型番 寸法（mm)
Ｌ C ΦD Ｇ Ｇ2 Ｅ Ｅ2 Ｆ Ｈ Ｔ M
IP66/IP54
BVOD-P167GT 17 1 66 46 29.5 22 - - - 36 35.5 20.5 2xM5用
BVOD-P213GT 23 1 70 65.5 37 31 - - - 53 43 24.5 2xM6用
BVOD-P299GT 29 2 78 67 44 21 - 36 - 54 49.5 27.5 4xM6用
BVOD-P366GT 36 2 102 85 53.5 29 - 30 - 73.5 65.5 38.5 4xM6用
BVOD-P488GT 48 3 119 86 66 43.5 23.5 30 70 73.5 77.5 44.5 4xM6用
９０°フランジ　ＵＬ承認
品　　番 チューブ
サイズ		 型番 寸法
Ｌ C ΦD Ｇ Ｇ2 Ｅ Ｅ2 Ｆ Ｈ Ｔ M
IP68/IP67
BVOV−P167 17 1 66 46 29.5 22 - - - 36 35.5 20.5 2xM5用
BVOV−P213 23 1 70 65.5 37 31 - - - 53 43 24.5 2xM6用
BVOV−P299 29 2 78 67 44 21 - 36 - 54 49.5 27.5 4xM6用
BVOV−P366 36 2 102 85 53.5 29 - 30 - 73.5 65.5 38.5 4xM6用
BVOV−P488 48 3 119 86 66 43.5 23.5 30 70 73.5 77.5 44.5 4xM6用

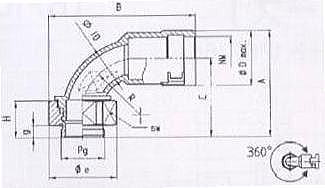

スイベル９０℃　カーブエルボー継手　 023
RoHS対応品
NSBV　 IP68/IP67 UL承認　（黒色） PGネジ
型式 チューブサイズ 寸法(mm) ネジ呼称 梱包
g A B C H R SW Φd Φdmax Φe DIN 40430 個
NSBV-P167-6.5 17 6.5 58.0 75.5 42.0 21.0 30.5 32.0 17.5 29.5 35 PG-16 50
NSBV-P213-7 23 7 67.5 87.5 48.5 21.5 38.0 36.0 22.0 37.0 40 PG-21 30
NSBV-P299-8 29 8 80.0 98.0 58.0 24.0 45.0 46.0 30.0 44.0 50 PG-29 20
NSBV-P366-9 36 9 91.5 127.5 65.0 25.0 53.0 60.0 40.0 53.5 64 PG-36 20
NSBV-P488-10 48 10 111.0 139.0 78.0 31.0 60.0 70.0 50.0 66.0 77 PG-48 10
NSBV　 IP68/IP67 UL承認　（黒色） ミリネジ
型式 チューブサイズ 寸法(mm) 梱包
g A B C H R SW Φd Φdmax Φe d 個
NSBV-M207 17 10 62.5 74.5 49 26 30.5 30 11 29.5 33 M20x1.5 50
NSBV-M253 23 11 73 87.5 54.5 27.5 38 36 15.5 37 40 M25x1.5 30
NSBV-M329 29 13 85 98 63 29.5 45 46 23 44 50 M32x1.5 20
NSBV-M406 36 13 95.5 127.5 69 29.5 53 60 29 53.5 64 M40x1.5 20
NSBV-M508 48 14 110 139 77 30.5 60 70 38.5 66 77 M50x1.5 10
NSBV-M638 48 14 110 139 77 30.5 60 70 48 66 77 M63x1.5 10

耐水圧用保護リング
型式 チューブサイズ 寸法（ｍｍ） 重量 梱包
ＡＤ Ｂ ｋｇ/100個 （個）
ＷＰＳ-ＮＷ10 10 22 8 0.2 50
ＷＰＳ-ＮＷ12 12 26 8 0.2 50
ＷＰＳ-ＮＷ17 17 33 8 0.3 50
ＷＰＳ-ＮＷ23 23 40 9 0.5 30
ＷＰＳ-ＮＷ29 29 47 9.5 0.7 20
ＷＰＳ-ＮＷ36 36 59 10 1.3 20
ＷＰＳ-ＮＷ48 48 71 10 2.3 10
スイベルアダプター・SWA スピンカプラー・SCA（特殊シール付き）
SWA
ニッケルメッキ合金
IP67
スイベル・アダプター
型式 ネジ
呼称		 寸法 梱包
g ID A B C D SW （個）
IP67
SWA−P09 PG−9 15 7.5 41 23 13 23 21 1
SWA−P11 PG−11 15 10.5 41 23 13 27 25 1
SWA−P16 PG−16 15 14.5 42 24 14 32 30 1
SWA−P21 PG−21 15 18.5 45 27 15 40 36 1
SWA−P29 PG−29 15 26.5 46 28 15 50 46 1
SWA−P36 PG−36 15 36 49 31 18 50 55 1
SWA−P48 PG−48 15 47.5 49 31 18 70 65 1
※ミリネジ用は別途お問い合わせください
SCA
ニッケルメッキ
アルミニウム
IP68
スピンカプラー
IP68
SCA−P09 PG−09 12 11.5 33.5 21.5 11 20 18 1
SCA−P11 PG−11 12 12 33.5 21.5 11 26 24 1
SCA−P16 PG−16 13 17.3 35.5 22.5 12 29 27 1
SCA−P21 PG−21 14 22 37.5 23.5 13 39 36 1
SCA−P29 PG−29 14 30 36 22 11.5 44 41 1
SCA−P36 PG−36 17 40 44.5 27.5 16 59 55 1
SCA−P48 PG−48 17 50 445 27.5 16 69 67 1
※ミリネジ用は別途お問い合わせください
ＲＫＳ
ターミナルスリーブ
型式 チューブサイズ 寸法（ｍｍ） 梱包
ＩＤ ＡＤ Ｌ （個）
ＲＫＳ-07 7 4.5 12.5 16 100
ＲＫＳ-10 10 8 15.5 16 100
ＲＫＳ-12 12 10 19 20 100
ＲＫＳ-17 17 13 24 21 100
ＲＫＳ-23 23 20 32 22 50
ＲＫＳ-29 29 25 38 22 30
ＲＫＳ-36 36 33.4 46 25 20
ＲＫＳ-48 48 45 58 25 10
ＲＫＳ-56 56 54 71 28 10
