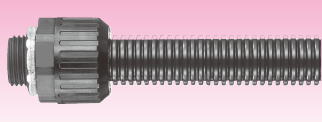

サンフレキ用ストレートコネクター  031



※ライトグレー色品の附属品をダンボールに入れたまま保管されますと黄変することがあります。
ご購入後は、ダンボール以外の箱で保管して下さい。
特徴：

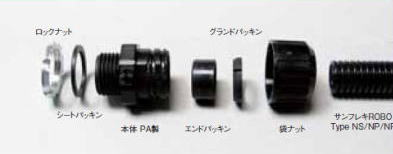

●標準型（N2型）附属品は、速結式で、袋ナットの締付けは工具が必要なく、手で行います。
●機械の振動で袋ナットが緩みません。
●サンフレキROBO（型式NS/NP/NF）と標準型附属品との接続部及びノックアウトとコネクタとの接続部の防水性は、IP67（完全な防塵で防浸形）です。
●標準型附属品の耐燃性はUL94V2です。（UL File No.167 112）
●登録済の型式であってもサイズによっては、製作上の都合又は未登録によりUL/CSAのマークを表示していないものがあります。表示が重要の場合は、ご確認下さい。
●附属品の色調は、黒色が標準です。ライトグレー色（トヨタ自動車株式会社殿ご指定色）も型式によっては製作できます。

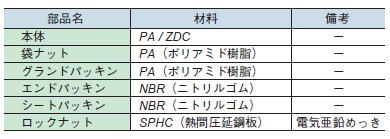

●附属品に使用している材料はすべてRoHS対象有害６化学物質を含有していません。
●温度範囲：−20〜90℃ ライトグレー色品の附属品をダンボールに入れたまま保管されますと黄変することがあります。ご購入後は、ダンボール以外の箱で保管して下さい。

※カタログ掲載に無い型式は別途お問い合せ下さい。
　NPTネジタイプもあります。お問い合わせ下さい。
PF（Ｇ）ねじ
型式 接続できる
サンフレキ		 挿入できる
ケーブル

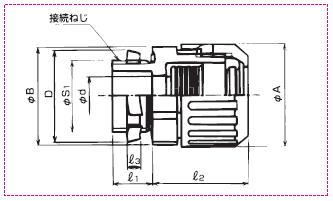

最大外径		 φA φBD φd L1 L2 L3 接続ねじ　
JISB0202		 重量
（g/個）		 最小入数
（個/袋）
黒色 ライト
グレー色		 φS1 呼び
N2BG12 N2BG12LG 12 7 25.5 29.9 8.1 12 27 3.8 20.9 G1/2 19 20
N2BG16 N2BG16LG 16 10 29.9 29.9 11.4 12 27 3.8 20.9 G1/2 20 20
N2BG20 N2BG20LG 20 14 34.4 34.4 14.5 12 28 3.8 20.9 G1/2 24 20
N2BG25 N2BG25LG 25 19 40.8 40.8 19.6 12 32 3.8 26.4 G3/4 34 20
N2BG32 N2BG32LG 32 25 48.3 48.3 25.7 14 32 4.5 33.2 G1 51 10
N2BG40 N2BG40LG 40 33 57.3 57.3 33.7 14 36 4.5 41.9 G1-1/4 72 10
N2BG50 N2BG50LG 50 39 67.7 67.7 39.7 16 37 5 47.8 G1-1/2 96 5
N2BG63 N2BG63LG 63 51 80.9 80.9 51.6 16 41 5 59.6 G2 128 5
単位：mm

Mねじタイプ
型式 接続できる
サンフレキ		 挿入できる
ケーブル
最大外径		 φA φBD φd L1 L2 L3 接続ねじ
JISB8463		 重量
（g/個）		 最小入数
（個/袋）
黒色 ライト
グレー色		 φS1 呼び
N2BM12-16 - 12 7 25.5 29.9 8.1 10 27 3 15.9 M16 20 20
N2BM12　 N2BM12LG 12 7 25.5 29.9 8.1 10 27 3.6 19.9 M20 20 20
N2BM16-16 - 16 10 29.9 29.9 10.1 10 27 3 15.9 M16 20 20
N2BM16　 N2BM16LG 16 10 29.9 29.9 11.4 10 27 3.6 19.9 M20 21 20
N2BM20 N2BM20LG 20 14 34.4 34.4 14.7 10 28 3.6 19.9 M20 25 20
N2BM25 N2BM25LG 25 18 40.8 40.8 18.9 10 32 3.6 24.9 M25 36 20
N2BM32 N2BM32LG 32 25 48.3 48.3 25.9 12 32 4.5 31.9 M32 54 10
N2BM40 N2BM40LG 40 33 57.3 57.3 33.5 12 36 4.5 39.9 M40 74 10
N2BM50 N2BM50LG 50 42 67.7 67.7 43.2 14 37 5 49.9 M50 100 5
N2BM63 N2BM63LG 63 55 80.9 80.9 55.6 14 41 5 62.9 M63 125 5
単位：mm

NPT おねじ付き黒色
品番 接続できる
サンフレキ
　ＲＯＢＯ		 挿入できる
ケーブル
最大外径		 φA φBD φd L1 L2 L3 接続ねじ
ANSI B1.20.1		 重量
（ｇ/個）		 最小入数
（個/袋）
φS1 呼び
N2BT 12 12 7 25.5 29.9 8.1 12 27 3.8 21.2 NPT1/2 19 20
N2BT 16 16 10 29.9 29.9 11.4 12 27 3.8 21.2 NPT1/2 20 20
N2BT 20 NS 20 13 34.4 34.4 14.2 12 28 3.8 21.2 NPT1/2 25 20
N2BT 25 NP 25 18 40.8 40.8 19.1 12 32 4.5 26.5 NPT3/4 39 20
N2BT 32 NF 32 24 48.3 48.3 25 14 32 4.5 33.2 NPT1 50 10
N2BT 40 40 32 57.3 57.3 33.3 14 36 4.5 41.9 NPT1-1/4 71 10
N2BT 50 50 38 67.7 67.7 39.4 16 37 5 48 NPT1-1/2 95 5
N2BT 63 63 51 80.9 80.9 51.9 16 41 5 60.1 NPT2 126 5


薄鋼ねじタイプ
型式 接続できる
サンフレキ		 挿入できるケーブル
最大外径		 φA φBD φd L1 L2 L3 接続ねじ　JISB8305 重量
（g/個）		 最小入数
（個/袋）
黒色 φS1 呼び
N2BG12 12 7 25.5 29.9 8.1 12 27 3.2 19.1 CTC19 16 20
N2BG16 16 10 29.9 29.9 11.4 12 27 3.2 19.1 CTC19 18 20
N2BG20 20 13 34.4 34.4 13.7 12 28 3.2 19.1 CTC19 21 20
N2BG25 25 19 40.8 40.8 19.6 12 32 3.2 25.4 CTC25 33 20
N2BG32 32 25 48.3 48.3 25.7 14 32 3.8 31.8 CTC31 44 10
N2BG40 40 31 57.3 57.3 31.9 14 36 3.8 38.1 CTC39 63 10
N2BG50 50 42 67.7 67.7 43 16 37 5 50.8 CTC51 96 5
N2BG63 63 54 80.9 80.9 55.1 16 41 5 63.5 CTC63 130 5
単位：mm
径違い品 長いおねじ品
※径違い品、長いおねじ品お取り扱いしております。
　掲載に無い型式は別途お問い合せ下さい。
サンフレキ用アングルコネクター　90° 031

特徴
●サンフレキROBO を制御盤類のノックアウトに接続するための90°形コネクタです。
●サンフレキROBO＃16〜＃63とコネクタの引張力は250N（JIS のlight）です。
PF（Ｇ）ねじタイプ
型式 接続できる
サンフレキ		 挿入できる
ケーブル
最大外径		 φA φCD φd E F L1 L3 接続ねじ
　JISB0202		 重量
（g/個）		 最小入数
（個/袋）
黒色 ライトグレー色 φS1 呼び
N29BG12 N29BG12LG 12 7 25.5 29 8.1 22 39 12 3.8 20.9 G1/2 22 20
N29BG16 N29BG16LG 16 10 29.9 29 11.4 24 41 12 3.8 20.9 G1/2 25 20
N29BG20 N29BG20LG 20 14 34.4 29 14.7 26 45 12 3.8 20.9 G1/2 30 20
N29BG25 N29BG25LG 25 19 40.8 37 19.8 28 51 12 3.8 26.4 G3/4 45 20
N29BG32 N29BG32LG 32 25 48.3 45.5 25.9 32 54 14 4.5 33.2 G1 66 10
N29BG40 N29BG40LG 40 33 57.3 56 33.7 37 62 14 4.5 41.9 G1-1/4 94 10
N29BG50 N29BG50LG 50 39 67.7 64 40 43 71 16 5 47.8 G1-1/2 132 5
N29BG63 N29BG63LG 63 51 80.9 77.6 51.8 51 83 16 5 59.6 G2 185 5
単位：mm
Mねじタイプ
型式 接続できる
サンフレキ		 挿入できる
ケーブル
最大外径		 φA φCD φd E F L1 L3 接続ねじ
JISB8463		 重量
（g/個）		 最小入数
（個/袋）
黒色 ライト
グレー色		 φS1 呼び
N29BM12 N29BM12LG 12 7 25.5 29 8.1 22 39 12 3.6 19.9 M20 23 20
N29BM16 N29BM16LG 16 10 29.9 29 11.4 24 41 12 3.6 19.9 M20 26 20
N29BM20 N29BM20LG 20 13 34.4 29 14.3 26 45 12 3.6 19.9 M20 31 20
N29BM25 N29BM25LG 25 17 40.8 36 18.2 28 51 12 3.6 24.9 M25 48 20
N29BM32 N29BM32LG 32 25 48.3 44.1 25.6 32 54 14 4.5 31.9 M32 70 10
N29BM40 N29BM40LG 40 32 57.3 53.1 33.2 37 62 14 4.5 39.9 M40 92 10
N29BM50 N29BM50LG 50 42 67.7 65 43 43 71 16 5 49.9 M50 130 5
N29BM63 N29BM63LG 63 54 80.9 79 55.1 51 83 16 5 62.9 M63 183 5
単位：mm
NPT おねじ付き黒色
型式 接続できる
サンフレキ
　ＲＯＢＯ		 挿入できる
ケーブル
最大外径		 φA φCD φd E F L1 L3 接続ねじ
ANSI B1.20.1		 重量
（ｇ/個）		 最小入数
（個/袋）
φS1 呼び
N29BT 12 12 7 25.5 29.0 8.1 21.0 39.0 13.0 3.8 21.2 NPT1/2 26 20
N29BT 16 16 10 29.9 29.0 11.4 23.0 41.0 13.0 3.8 21.2 NPT1/2 29 20
N29BT 20 NS 20 13 34.4 29.0 14.2 25.0 45.0 13.0 3.8 21.2 NPT1/2 36 20
N29BT 25 NP 25 18 40.8 37.0 19.1 27.0 51.0 14.0 4.5 26.5 NPT3/4 52 20
N29BT 32 NF 32 24 48.3 45.5 25.0 31.0 54.0 15.0 4.5 33.2 NPT1 76 10
N29BT 40 40 32 57.3 56.0 33.3 36.0 62.0 16.0 4.5 41.9 NPT1-1/4 114 10
N29BT 50 50 38 67.7 64.0 39.4 42.0 71.0 16.0 5.0 48.0 NPT1-1/2 154 5
N29BT 63 63 51 80.9 77.6 51.9 49.0 83.0 18.0 5.0 60.1 NPT2 207 5

薄鋼ねじタイプ
型式 接続できる
サンフレキ		 挿入できるケーブル
最大外径		 φA φCD φd E F L1 L3 接続ねじJISB8305 重量
（g/個）		 最小入数
（個/袋）
黒色 φS1 呼び
N29BC12 12 7 25.5 28.8 8.1 21 39 13 3.2 19.9 CTC19 22 20
N29BC16 16 10 29.9 28.8 11.4 23 41 13 3.2 19.9 CTC19 24 20
N29BC20 20 13 34.4 28.8 13.5 25 45 13 3.2 19.9 CTC19 29 20
N29BC25 25 19 40.8 37 19.4 27 51 14 3.2 25.4 CTC25 45 20
N29BC32 32 25 48.3 45.5 25.7 31 54 15 3.8 31.8 CTC31 63 10
N29BC40 40 31 57.3 56 31.7 36 62 16 3.8 38.1 CTC39 90 10
N29BC50 50 42 67.7 65 43 42 71 16 5 50.8 CTC51 135 5
N29BC63 63 54 80.9 79 55.1 49 83 18 5 63.5 CTC63 197 5
単位：mm
径違い品　黒色 長いおねじ品　黒色
※径違い品、長いおねじ品お取り扱いしております。
　　掲載に無い型式は別途お問い合せ下さい。

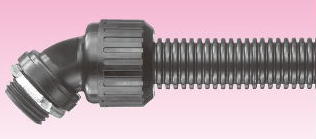

サンフレキ用45°形コネクター 031
特徴
●サンフレキROBO を制御盤類のノックアウトに接続するための45°形コネクタです。
●サンフレキROBO＃16〜＃63とコネクタの引張力は250N（JIS のlight）です。
ＰＦ（Ｇ）ネジ
PF（Ｇ）ねじタイプ
型式 接続できる
サンフレキ
　ＲＯＢＯ		 挿入できる
ケーブル
最大外径		 φA φCD φd G H L1 L3 接続ねじ
ANSI B1.20.1		 重量
（ｇ/個）		 最小入数
（個/袋）
黒色 ライト
グレー色		 φS1 呼び
N24BG　12 N24BG 12LG 12 7 25.5 29.0 8.1 13 30 12 3.8 20.9 G1/2 21 20
N24BG 16 N24BG 16LG 16 10 29.9 29.0 11.4 14 31 12 3.8 20.9 G1/2 24 20
N24BG 20 N24BG 20LG NS 20 14 34.4 29.0 14.2 14 33 12 3.8 20.9 G1/2 28 20
N24BG 25 N24BG 25LG NP 25 19 40.8 37.0 19.1 16 39 12 4.5 26.4 G3/4 41 20
N24BG 32 N24BG 32LG NF 32 25 48.3 45.5 25.0 18 40 14 4.5 33.2 G1 60 10
N24BG 40 N24BG 40LG 40 33 57.3 56.0 33.3 20 45 14 4.5 41.9 G1-1/4 85 10
N24BG 50 N24BG 50 LG 50 39 67.7 64.0 39.4 22 49 16 5.0 47.8 G1-1/2 114 5
N24BG 63 N24BG 63 LG 63 51 80.9 77.6 51.9 25 57 16 5.0 59.6 G2 163 5
単位：mm
Mネジ
型式 接続できる
サンフレキ
　ＲＯＢＯ		 挿入できる
ケーブル
最大外径		 φA φCD φd G H L1 L3 接続ねじ
　ANSI B1.20.1		 重量
（ｇ/個）		 最小入数
（個/袋）
黒色 ライト
グレー色		 φS1 呼び
N24BM 12 N24BM 12LG 12 7 25.5 29 8.1 13 30 12 3.6 19.9 M20 22 20
N24BM 16 N24BM 16LG 16 10 29.9 29 11.4 14 31 12 3.6 19.9 M20 25 20
N24BM 20 N24BM 20LG NS 20 13 34.4 29 14.3 14 33 12 3.6 19.9 M20 29 20
N24BM 25 N24BM 25LG NP 25 17 40.8 36 18.4 16 39 12 3.6 24.9 M25 44 20
N24BM 32 N24BM 32LG NF 32 25 48.3 44.1 25.9 18 40 14 4.5 31.9 M32 63 10
N24BM 40 N24BM 40LG 40 33 57.3 53.1 33.5 20 45 14 4.5 39.9 M40 88 10
N24BM 50 N24BM 50LG 50 42 67.7 65 43 22 49 16 5.0 49.9 M50 120 5
N24BM 63 N24BM 63LG 63 54 80.9 79 55.1 25 57 16 5.0 62.9 M63 180 5
単位：mm

NPTおねじ付き
型式 接続できる
サンフレキ
ＲＯＢＯ		 挿入できる
ケーブル
最大外径		 φA φCD φｄ G H L1 L3 接続ねじ
ANSI B1.20.1		 重量
（ｇ/個）		 最小
入数
（個/袋）
φS1 呼び
N24BT 12 12 7 25.5 29 8.1 12 30 13 3.8 21.2 NPT1/2 22 20
N24BT 16 16 10 29.9 29 11.4 13 31 13 3.8 21.2 NPT1/2 25 20
N24BT 20 NS 20 13 34.4 29 14.2 13 33 13 3.8 21.2 NPT1/2 29 20
N24BT 25 NP 25 18 40.8 37 19.1 13 39 14 4.5 26.5 NPT3/4 44 20
N24BT 32 NF 32 25 48.3 45.5 25 15 40 15 4.5 33.2 NPT1 63 10
N24BT 40 40 32 57.3 56 33.3 16 45 16 4.5 41.9 NPT1-1/4 88 10
N24BT 50 50 38 67.7 64 39.4 19321 49 16 5.0 48.0 NPT1-1/2 120 5
N24BT 63 63 51 80.9 77.6 51.9 24 57 18 6.0 60.1 NPT2 176 5
単位：mm
薄鋼ねじタイプ
品番 接続できる
サンフレキ
ＲＯＢＯ		 挿入できる
ケーブル
最大外径		 φA φCD φd G H L1 L3 接続ねじ
JISB8305		 重量
（ｇ/個）		 最小
入数
（個/袋）
φS1 呼び
N24BC 12 12 7 25.5 28.8 8.1 12 30 13 3.2 19.1 CTC19 22 20
N24BC 16 16 10 29.9 28.8 11.4 13 31 13 3.2 19.1 CTC19 25 20
N24BC 20 NS 20 13 34.4 28.8 13.7 13 33 13 3.2 19.1 CTC19 29 20
N24BC 25 NP 25 19 40.8 37 19.8 15 39 14 3.2 25.4 CTC25 44 20
N24BC 32 NF 32 25 48.3 45.5 26 16 40 15 3.8 31.8 CTC31 63 10
N24BC 40 40 31 57.3 56 32.3 19 45 16 3.8 38.1 CTC39 87 10
N24BC 50 50 42 67.7 65 43 21 49 16 5.0 50.8 CTC51 121 5
N24BC 63 63 54 80.9 79 55.1 24 57 18 5.0 63.5 CTC63 178 5
単位：mm
径違い品 長いおねじ品
※径違い品、長いおねじ品お取り扱いしております。
カタログ記載無い型式はお問い合わせ下さい

サンフレキ用固定具 031
両サドル
型式 接続できる
サンフレキ		 A B φD×L
（穴×長さ）		 H
（高さ）		 P T
（厚さ）		 重量
（g/個）		 最小入数
（個/袋）
黒色 ライト
グレー色
SS12 SS12LG 12 45 16 5×7 13.9 31 2.5 2.4 30
SS16 SS16LG 16 49 16 5×7 17.9 35 2.5 2.3 30
SS20 SS20LG 20 56 18 5×7 22.3 40 3 4 30
SS25 SS25LG 25 61 18 5×7 27.3 45 3 4.5 30
SS32 SS32LG 32 68 20 5×7 34.1 52 3 6 20
SS40 SS40LG 40 79 20 6×8 42.4 61 3.5 10.4 20
SS50 SS50LG 50 89 20 6×8 52.4 71 3.5 12.7 10
SS63 SS63LG 63 102 20 6×8 65.4 84 3.5 15 10
単位：mm
片サドル
型式 接続できる
サンフレキ		 A B φd
（穴径）		 H
（高さ）		 P T
（厚さ）		 重量
（g/個）		 最小入数
（個/袋）
黒色 ライト
グレー色
SSO12 SSO12LG 12 29 14 5 13.9 14.5 2.5 1.2 20
SSO16 SSO16LG 16 33 14 5 17.9 16.5 2.5 1.5 20
SSO20 SSO20LG 20 39 15 5 22.3 19 3 3 20
SSO25 SSO25LG 25 44 16 5 27.3 21.5 3 3.5 20
SSO32 SSO32LG 32 51 17 5 34.1 25 3 3.8 10
単位：mm
センター止めサドル
型式 接続できる
サンフレキ		 A B C φd
（穴径）		 φF
（座径）		 重量
（g/個）		 最小入数
（個/袋）
黒色 ライト
グレー色
SSC12 SSC12LG 12 17.8 17 20.4 5.2 10.5 2.7 20
SSC16 SSC16LG 16 21.8 17 24.4 5.2 10.5 3.7 20
SSC20 SSC20LG 20 27.6 18 28.5 5.2 10.5 5.1 20
SSC25 SSC25LG 25 32.6 18 33.5 5.2 10.5 6.3 20
SSC32 SSC32LG 32 41.5 18 40.5 5.2 10.5 8.7 10
SSC40 SSC40LG 40 49.5 19 49.8 6.2 12.5 12.3 10
SSC50 SSC50LG 50 61.3 19 59.7 6.2 12.5 16.3 5
SSC63 SSC63LG 63 74.3 19 72.7 6.2 12.5 20.8 5
単位：mm
※カタログ記載無い型式はお問い合わせ下さい
