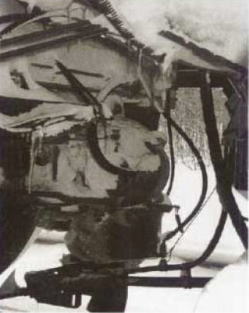

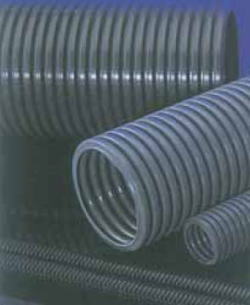

丸フレキ　鉄道用 （PMAFLEX)




PCS(屋外）鉄道用（黒）
UL承認 品番 寸法mm 最小曲げ半径
Rmm		 重量 販売
φd1 φd2 静止 移動 Kg/100km 単位m
 - PCST−07B 6.0 10.0 15 40 2.5 100
 - PCST−10B 9.2 13.0 20 50 3.1 50
PCST−12B 11.8 15.8 25 70 4.2 50
PCSG−17B 15.2 21.2 35 85 7.5 50
PCSG−23B 22.0 28.5 40 110 12.0 50
PCSG−29B 27.7 34.4 50 130 15.0 50
PCSG−36B 35.8 42.4 60 180 19.0 30
PCSG−48B 46.8 54.4 70 220 25.0 30
 - PCSG−56B 56.1 67.2 130 280 36.0 30
 - PCSG−70B 66.5 80.0 170 360 52.0 10
 - PCSG−95B 91.0 106.0 250 470 76.5 10
※PCSシリーズ 生産中止に伴うお知らせ ⇒ PDF
VCS(屋外）（黒）
UL承認 品番 寸法mm 最小曲げ半径
Rmm		 重量 販売
φd1 φd2 静止 Kg/100km 単位m
 - VCST−07B 6.0 10 20 2.5 100
VCST−10B 9.2 13 25 3.1 50
VCST−12B 11.8 15.8 30 4.2 50
VCST−17B 16.0 21.2 40 7.1 50
VCSG−23B 22.0 28.5 50 12.5 50
VCSG−29B 27.7 34.4 60 15.5 50
VCSG−36B 35.8 42.4 70 19.0 30
VCSG−48B 46.8 54.4 80 26.0 30
VCSG−56B 56.1 67.2 150 37.0 30
VCSG−70B 66.5 80.0 200 52.0 10
VCSG−95B 91.0 106.0 300 77.0 10
VAM鉄道用（黒）SNCF適合品
品番 寸法mm 最小曲げ半径 重量 販売
φd1 φd2 Rmm Kg/100km 単位m
VAMT−07B 6.0 10 20 2.5 50
VAMT−10B 9.2 13 25 3.3 50
VAMT−12B 11.8 15.8 30 4.4 50
VAMG−17B 15.2 21.2 40 8.2 50
VAMG−23B 22 28.5 50 12.5 50
VAMG−29B 27.7 34.4 60 16.0 50
VAMG−36B 35.8 42.4 70 20.5 30
VAMG−48B 46.8 54.4 80 27 30
※取り消し線の製品は、現在生産中止品です。（2020年12月17日）
VAML鉄道用（黒色）SNCF適合品
品番 寸法mm 曲げ半径 重量 販売
φd1 φd2 R(mm) Kg/100km 単位m
VAMLT−07B 6.2 10.0 20 2.2 50
VAMLT−10B 9.6 13.0 25 2.8 50
VAMLT−12B 12.0 15.8 30 3.8 50
VAMLG−17B 15.3 21.2 40 6.5 50
VAMLG−23B 22.6 28.5 50 10.0 50
VAMLG−29B 27.6 34.5 60 13.5 50
VAMLG−36B 36.0 42.4 70 16.0 30
VAMLG−48B 47.0 54.4 80 23.0 30
※取り消し線の製品は、現在生産中止品です。（2020年12月17日）
