P.72
PMAFLEX PMAスイスフレキ
|
023 |
|
 |
（プラスチックフレキシブルチューブ）
（樹脂フレキシブルチューブ） |
 |
ISO9001認定 |
|
PMAの特徴
●ワンタッチ組み立て：

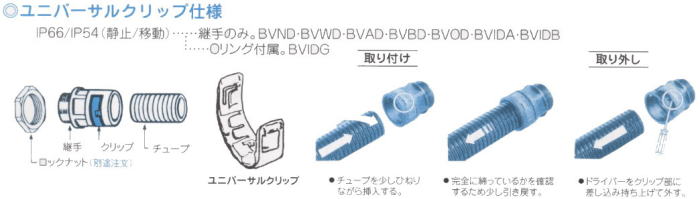

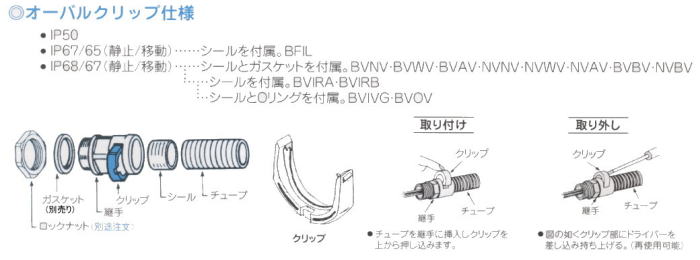

平行溝のため、ナイフで簡単に長さ切断できます。クリップを指で押し込むだけです（スタンダード）。本体を手で押し込むだけです（新型ユニバーサル）。 |
●ねじれ、振動ゆるみがない。：
平行溝のため、ねじれや外れに強く、緩みません。 |
●ESD静電気：
静電気防止対策をほどこした型式もあります。静電気をきらうクリーンルームに適しています。 |
●鉄道車輌用：
VAM,VAMLはSNCF適合品（TGVにも使用されています。） |
●UL規格、IEC規格：
UL規格File E80294にて認証済。 |
●防水性、防塵性、耐油性：
PMAFIX(本体）は油（ソリュブル油、潤滑油、ASTM油等）又、各種溶解剤に対して高い耐性を示し且つDIN40050及びIEC-144の規定に従いIP54,IP67,IP68の使用を満足しています。 |
●特許：
PMAFIX(継手)は国際的な特許で保護されています。 |
●種類が多い：
本体材質23種、サイズ230種、コネクター5000種 |
|
PMAFLEX PMA スイスフレキの選定
PMAスイスフレキのシステム選定
適用
稼働
固定
環境
衛生
UL
IP |
フレキ本体
エコノミー型
汎用型
ロボット用
鉄道用
重荷重用
割型 |
継手
ストレート
90°エルボ
45°エルボ
フェイス型
MSキャノン
割型 |
組立
ユニバーサル
スタンダード
シール
ロックナット
PGネジ
PFネジ |
|
 |

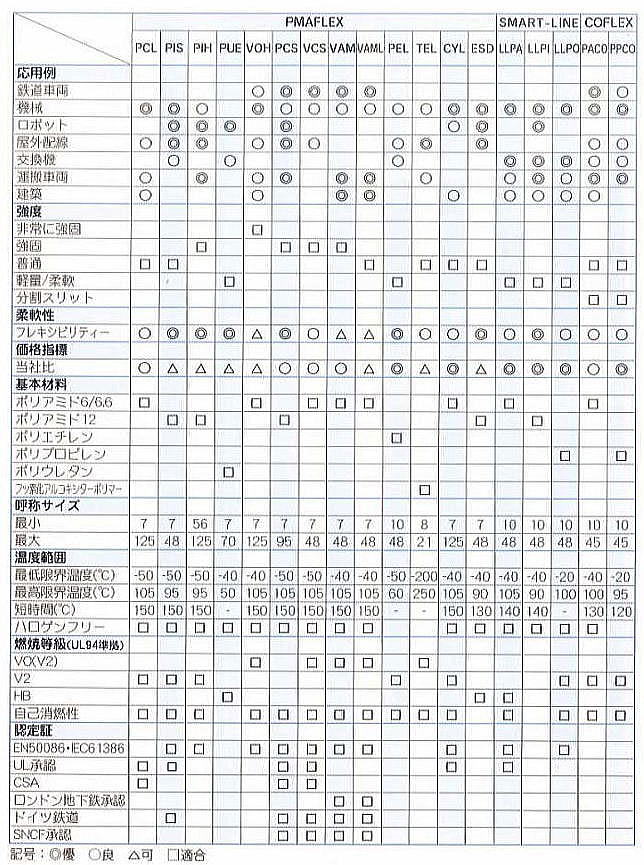

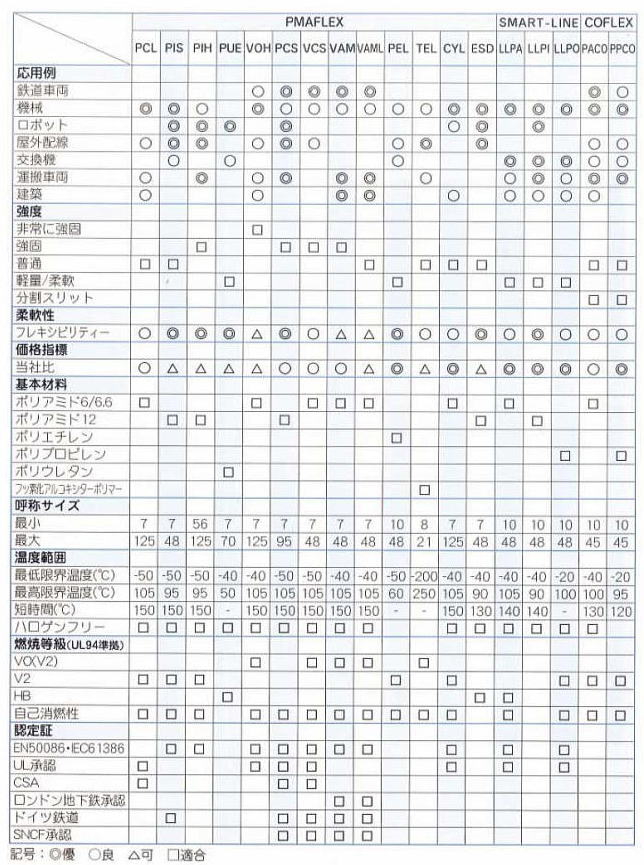

PMA スイスフレキの本体選定
※UL規格に関してはサイズにより適合可否が異なります。詳しくはお問い合わせ下さい。
防塵防水規格
防塵防水規格
| lP規格 |
lP50 |
lP66／54（静止／移動） |
lP67／65（静止／移動） |
lP68／67（静止／移動） |
| 構成品 |
継手単体 |
継手単体 |
継手十シール |
継手＋シール＋ガスケット |
| 型 式 |
MVNO（メタルネジ）・SFlO |
BVND |
SFlL |
BVNV．MVNV（メタルネジ） |
| MVWO（メタルネジ）・BFlOA |
BVWD |
BFlLA |
BVWV．MVWV（メタルネジ） |
| MVAO（メタルネジ）・BFlOB |
BVAD |
BFlLB |
BVAV．MVAV（メタルネジ） |
| BVOO |
- |
BFlOM |
BVOV |
| NVBO（メタルネジ） |
BVBD |
- |
BVBV・NVBV（メタルネジ） |
