金属ジョイント・コネクタ･継ぎ手　製品
クイックシールシリーズ　インサートタイプ(黄銅仕様) 106
■特長
●ネジ込み式継手です。
●インサート付タイプなので、高いシール性能を発揮します。
●JIS B 8381-1995適合品です。
●耐圧、耐振動性に優れています。
●コネクタのみシール加工を施しています。

■使用条件
●使用流体:空気、一般作動油、水、薬品類
●最高使用圧力:チューブの最高使用圧力に準ずる
●使用温度範囲:(空気)-40ﾟC～+100ﾟC、(油)-40ﾟC～+100ﾟC、(水)0ﾟC～+100ﾟC
使用流体 使用温度範囲
空気  ナイロンスリーブ  -40℃～+80℃
黄銅スリーブ -40℃～+100℃
水  ナイロンスリーブ  0℃～+70℃
黄銅スリーブ 0℃～+100℃
一般作動油  ナイロンスリーブ  -40℃～+80℃
黄銅スリーブ -40℃～+100℃
 ナイロンスリーブ

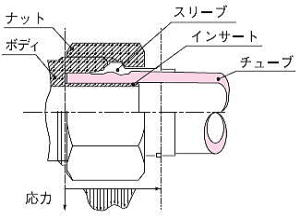

 断面構造図  シール機構
 クイックシールシリーズ インサートタイプ（ステンレス仕様）　断面構造図  クイックシールシリーズ インサートタイプ（ステンレス仕様）　シール機構
 ミリ・インチ識別

 インチサイズのスリーブの色が黒になります。
 ミリサイズは六角ナット部に切り込みがあります。
コネクタ フィメイルコネクタ エルボ ティー ユニオンコネクタ ユニオンエルボ
 .適用チューブ：下記の表を参照


適用チューブ
ウレタンチューブ ナイロンチューブ 柔軟ふっ素樹脂2層チューブ ポリブテンチューブ

U2 U1 U5

N2 N5 N1

TES

PB
難燃性チューブ ※1 帯電防止チューブ ポリオレフィン系
樹脂チューブ　※2		 ふっ素樹脂チューブ
※2　※3

FS

UE

PL  PN

TA  TP
ウレタン加工チューブ

UC
UMC UML
（※1） 耐スパッタラインで使用する場合には、黄銅スリーブに取り替えてください。
（※2） PL、PN、TA、TPチューブとの組合わせで使用の場合、クリーンタイプと一般タイプの組合わせになります。
クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
（※3） ふっ素樹脂PTチューブを使用する場合、黄銅スリーブは使用できません。ナイロンスリーブを選定してください。


コネクタ
コード 型式 適用チューブ外径(mm/inch) Tネジサイズ L(mm) A(mm) S(mm) Fチューブ挿入長さ(mm) H1二面幅(mm) H2二面幅(mm) d1
(mm)		 d2最小内径(mm) 質量(g) 有効断面積(m㎡)
C4N4X2-PT1/8 C4N4X2-PT1/8 4X2 R1/8 28 11 4.5 15 10 10 5 0.9 13 0.7
C4N4X2-PT1/4 C4N4X2-PT1/4 4X2 R1/4 30 12 4.5 15 14 10 7 0.9 20 0.7
C4N4X2.5-PT1/8 C4N4X2.5-PT1/8 4X2.5 R1/8 28 11 4.5 15 10 10 5 1.3 13 1.5
C4N4X3-PT1/8 C4N4X3-PT1/8 4X3 R1/8 28 11 4.5 15 10 10 5 2 13 3
C4N6X4-PT1/8 C4N6X4-PT1/8 6X4 R1/8 28 11 4.5 15 10 12 5 2.7 15 5
C4N6X4-PT1/4 C4N6X4-PT1/4 6X4 R1/4 30 12 4.5 15 14 12 7 2.7 22 5
C4N6X4-PT3/8 C4N6X4-PT3/8 6X4 R3/8 31 13 4.5 15 17 12 9 2.7 32 5.5
C4N6X4.5-PT1/8 C4N6X4.5-PT1/8 6X4.5 R1/8 28 11 4.5 15 10 12 5 3.2 15 7.5
C4N6X4.5-PT1/4 C4N6X4.5-PT1/4 6X4.5 R1/4 30 12 4.5 15 14 12 7 3.2 23 7.5
C4N6X4.5-PT3/8 C4N6X4.5-PT3/8 6X4.5 R3/8 31 13 4.5 15 17 12 9 3.2 32 7.5
C4N8X5-PT1/8 C4N8X5-PT1/8 8X5 R1/8 28 11 4.5 16 12 14 5 3.7 18 10
C4N8X5-PT1/4 C4N8X5-PT1/4 8X5 R1/4 30 12 4.5 16 14 14 7 3.7 24 10
C4N8X6-PT1/8 C4N8X6-PT1/8 8X6 R1/8 28 11 4.5 16 12 14 5 4.7 17 16
C4N8X6-PT1/4 C4N8X6-PT1/4 8X6 R1/4 30 12 4.5 16 14 14 7 4.7 24 16
C4N8X6-PT3/8 C4N8X6-PT3/8 8X6 R3/8 31 13 4.5 16 17 14 9 4.7 33 17
C4N10X6.5-PT1/4 C4N10X6.5-PT1/4 10X6.5 R1/4 31 12 4.5 18 17 17 7 5.2 32 20.5
C4N10X6.5-PT3/8 C4N10X6.5-PT3/8 10X6.5 R3/8 32 13 4.5 18 17 17 9 5.2 38 20.5
C4N10X7.5-PT1/4 C4N10X7.5-PT1/4 10X7.5 R1/4 31 12 4.5 18 17 17 7 6.2 32 30
C4N10X7.5-PT3/8 C4N10X7.5-PT3/8 10X7.5 R3/8 32 13 4.5 18 17 17 9 6.2 37 30
C4N10X7.5-PT1/2 C4N10X7.5-PT1/2 10X7.5 R1/2 40 18 4.5 18 22 17 12 6.2 68.5 30
C4N10X8-PT1/4 C4N10X8-PT1/4 10X8 R1/4 31 12 4.5 18 15 17 7 6.7 29 32
C4N10X8-PT3/8 C4N10X8-PT3/8 10X8 R3/8 32 13 4.5 18 17 17 9 6.7 37 32
C4N10X8-PT1/2 C4N10X8-PT1/2 10X8 R1/2 40 18 4.5 18 22 17 12 6.7 80 33.5
C4N12X8-PT3/8 C4N12X8-PT3/8 12X8 R3/8 36 13 4.5 19 17 19 9 6.6 47 32
C4N12X8-PT1/2 C4N12X8-PT1/2 12X8 R1/2 41 18 4.5 19 23 19 12 6.6 75 33.5
C4N12X9-PT1/4 C4N12X9-PT1/4 12X9 R1/4 32 12 4.5 19 17 19 7.6 7.6 34 40
C4N12X9-PT3/8 C4N12X9-PT3/8 12X9 R3/8 36 13 4.5 19 17 19 9 7.6 40.5 40
C4N12X9-PT1/2 C4N12X9-PT1/2 12X9 R1/2 41 18 4.5 19 23 19 12 7.6 74 40
C4N16X13-PT1/2 C4N16X13-PT1/2 16X13 R1/2 44 18 5 21 24 27 12 11 108 90
03-401-01 C1N1/8-PT1/8 1/8 R1/8 28 11 4.5 15 10 8 5 1.4 11 1.5
03-401-02 C1N3/16-PT1/8 3/16 R1/8 28 11 4.5 15 10 10 5 2.4 13 4
03-401-03 C1N3/16-PT1/4 3/16 R1/4 30 12 4.5 15 14 10 7 2.4 20 4
03-401-04 C1N1/4-PT1/8 1/4 R1/8 28 11 4.5 15 10 12 5 3.4 14 8.5
03-401-05 C1N1/4-PT1/4 1/4 R1/4 30 12 4.5 15 14 12 7 3.4 22 8.5
03-401-06 C1N1/4-PT3/8 1/4 R3/8 31 13 4.5 15 17 12 9 3.4 31 8.5
03-401-07 C1N5/16-PT1/8 5/16 R1/8 28 11 4.5 16 12 14 5 4.7 17 16
03-401-08 C1N5/16-PT1/4 5/16 R1/4 30 12 4.5 16 14 14 7 4.7 24 16
03-401-09 C1N5/16-PT3/8 5/16 R3/8 31 13 4.5 16 17 14 9 4.7 33 17
03-401-10 C1N3/8-PT1/8 3/8 R1/8 29 11 4.5 18 14 17 5.7 5.7 23 22.5
03-401-11 C1N3/8-PT1/4 3/8 R1/4 31 12 4.5 18 14 17 7.5 5.7 28 22.5
03-401-12 C1N3/8-PT3/8 3/8 R3/8 32 13 4.5 18 17 17 9 5.7 39 22.5
03-401-13 C1N3/8-PT1/2 3/8 R1/2 40 18 4.5 18 23 17 12 5.7 68 24.5
03-401-14 C1N1/2-PT1/4 1/2 R1/4 32 12 4.5 19 17 19 8.2 8.2 33 45
03-401-15 C1N1/2-PT3/8 1/2 R3/8 33 13 4.5 19 17 19 9 8.2 40 45
03-401-16 C1N1/2-PT1/2 1/2 R1/2 41 18 4.5 19 23 19 12 8.2 72 45
03-401-17 C1N5/8-PT3/8 5/8 R3/8 41 13 5 21 23 27 9.3 9.3 85 62
03-401-18 C1N5/8-PT1/2 5/8 R1/2 46 18 5 21 23 27 12 9.3 100 62
C2N1/8-PT1/8 C2N1/8-PT1/8 1/8 R1/8 28 11 4.5 21 10 8 5 3 11 1
C2N3/16-PT1/8 C2N3/16-PT1/8 3/16 R1/8 28 11 4.5 15 10 10 5 1.4 12 1.5
C2N3/16-PT1/4 C2N3/16-PT1/4 3/16 R1/4 30 12 4.5 15 14 10 7 1.4 20 1.5
C2N1/4-PT1/8 C2N1/4-PT1/8 1/4 R1/8 28 11 4.5 15 10 12 5 2.2 14.5 3.5
C2N1/4-PT1/4 C2N1/4-PT1/4 1/4 R1/4 30 12 4.5 15 14 12 7 2.2 22 3.5
C2N5/16-PT1/8 C2N5/16-PT1/8 5/16 R1/8 28 11 4.5 16 12 14 5 2.9 18 6
C2N5/16-PT1/4 C2N5/16-PT1/4 5/16 R1/4 30 12 4.5 16 14 14 7 2.9 24 6
C2N3/8-PT1/8 C2N3/8-PT1/8 3/8 R1/8 29 11 4.5 18 14 17 5 3.5 24 8
C2N3/8-PT1/4 C2N3/8-PT1/4 3/8 R1/4 31 12 4.5 18 14 17 7 3.5 29 8
C2N3/8-PT3/8 C2N3/8-PT3/8 3/8 R3/8 32 13 4.5 18 17 17 9 3.5 38 8
C2N1/2-PT1/4 C2N1/2-PT1/4 1/2 R1/4 32 12 4.5 19 17 19 7 5.2 35 20.5
C2N1/2-PT3/8 C2N1/2-PT3/8 1/2 R3/8 33 13 4.5 19 17 19 9 5.2 40 20.5
C2N1/2-PT1/2 C2N1/2-PT1/2 1/2 R1/2 41 18 4.5 19 23 19 12 5.2 74 20.5

※コネクターのみPTねじ部にシール加工を施しています。
※ミリサイズもありますので、お問い合わせ下さい。
