ジョイント・継ぎ手・コネクター・チューブ接続部品

P.408

フッ素樹脂ジョイント・コネクタ･継ぎ手製品

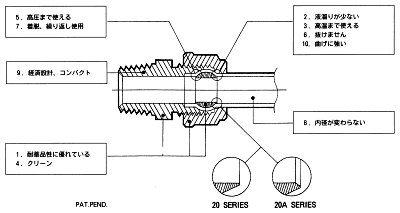

MC(メイルコネクタ）

インチサイズ

コード	Tチューブサイズ（外径×内径）	R (PT)	品番	A	B	C	D	E	F	W	I
03-151-01	6.35[1/4"]×4.3	1/8	20-6.3MC2-H	32	9	17	11	4	14	12
03-151-02		1/4	20-6.3MC4-H	36	13					14
*03-151-03		3/8	20-6.3MC6-H	36	13					17
03-151-04		1/2	20-6.3MC8-H	41	17					22
●*03-151-05	9.53[3/8"]×6.3	1/8	20-9.5MC2-H	36	9	21	16	4	22	17
●03-151-06		1/4	20-9.5MC4-P	41	13			8		22	6
●03-151-07		3/8	20-9.5MC6-P	41	13			8		22	8
●03-151-08		1/2	20-9.5MC8-P	45	17			8		22	12
●03-151-09	12.7[1/2"]×9.5	1/4	20-12.7MC4-P	45	13	25	18	10	26	24	6
●03-151-10		3/8	20-12.7MC6-P	45	13						8
●03-151-11		1/2	20-12.7MC8-P	49	17						12
●03-151-12		3/4	20-12.7MC12-P	51	19						16

ミリサイズ

コード	Tチューブサイズ（外径×内径）	R (PT)	品番	A	B	C	D	E	F	W	I
03-151-13	3×2	1/8	20-3MC2-H	24	9	9	5	2	8	10
*03-151-14	3×2	1/4	20-3MC4-H	28	13	9	5	2	8	14
03-151-15	4×3	1/8	20-4MC2-H	26	9	11	7	3	10	10
03-151-16	4×3	1/4	20-4MC4-H	30	13	11	7	3	10	14
03-151-17	6×4	1/8	20-6MC2-H	32	9	17	11	4	14	12
03-151-18		1/4	20-6MC4-H	36	13					14
*03-151-19		3/8	20-6MC6-H	36	13					17
03-151-20		1/2	20-6MC8-H	41	17					22
03-151-21	8×6	1/8	20-8MC2-H	33	9	18	12	4	17	14
03-151-22		1/4	20-8MC4-H	37	13			6		14
03-151-23		3/8	20-8MC6-H	37	13			6		17
03-151-24		1/2	20-8MC8-H	42	17			6		22
●03-151-25	10×8	1/4	20-10MC4-P	41	13	21	16	8	22	22	6
●03-151-26		3/8	20-10MC6-P	41	13						8
●03-151-27		1/2	20-10MC8-P	45	17						12
●03-151-28	12×10	1/4	20-12MC-4P	45	13	25	18	10	26	24	6
●03-151-29		3/8	20-12MC6-P	45	13						8
●03-151-30		1/2	20-12MC8-P	49	17						12
●03-151-31		3/4	20-12MC12-P	51	19						16
●03-151-32	14×12	1/2	20-14MC8-H	49	17	25	18	10	26	22
●03-151-33	19×16 (又は3/4"×5×8")	1/2	20-19MC8-P	55.5	17	31	23	16	34	30	12
●03-151-34	19×16 (又は3/4"×5×8")	3/4	20-19MC12-P	57.5	19	31	23	16	34	30	16
●03-151-35	25×22 (又は1"×7/8")	3/4	20-25MC12-P	66.5	19	40	32	22	41	36	16
●03-151-36	25×22 (又は1"×7/8")	1	20-25MC16-P	69.5	22	40	32	22	41	36	22

Hタイプ(PTFE)

Pタイプ（PFA)

※●印のサイズには20Aシリーズもあります。お問い合わせ下さい。
※品番末尾のHはHタイプ、PはPタイプを表しております。
※*印は非標準品です。納期は7日間必要です。
