樹脂・ジョイント・コネクタ製品
ストレートホースグチ 244/237
RoHS対応品



材質：ポリプロピレン　ナチュラル
コード 型番 PT ホース接続部径(mm)
244-2136-01 HJ1-1 1/8 8.5
244-2136-02 HJ1-2 1/8 10
244-2136-03 HJ1-3 1/8 7

コード 型番 PT ホース接続部径(mm)
244-2135-01 HJ2-1 1/4 8.5
244-2135-02 HJ2-2 1/4 10
244-2135-03 HJ2-3 1/4 7

コード 型番 PT ホース接続部径(mm)
244-2134-01 HJ3-1 3/8 13.5
244-2134-02 HJ3-2 3/8 16
244-2134-03 HJ3-3 3/8 11
L型　ホースグチ
RoHS対応品


材質：ポリプロピレン　ナチュラル
コード 型番 PT ホース接続部径(mm)
244-2133-01 HJ1-1L 1/8 8.5
244-2133-02 HJ1-2L 1/8 10
244-2133-03 HJ1-3L 1/8 7

コード 型番 PT ホース接続部径(mm)
244-2132-01 HJ2-1L 1/4 8.5
244-2132-02 HJ2-2L 1/4 10
244-2132-03 HJ2-3L 1/4 7

コード 型番 PT ホース接続部径(mm)
244-2131-01 HJ3-1L 3/8 13.5
244-2131-02 HJ3-2L 3/8 16
244-2131-03 HJ3-3L 3/8 11
Tタイプホースジョイント
RoHS対応品

材質：ポリプロピレン
コード 型番 Amm Bmm Cmm Dmm
244-2220-01 HJ2-1T 8.5 7.5 6.0 7.9
244-2220-02 HJ2-2T 10.2 8.5 6.0 9.2
244-2220-03 HJ2-3T 7.0 6.0 4.5 6.4

HJ2-1T HJ2-2T HJ2-3T
φA 外径 8.5 10.0 7.0
φB 先端径 7.5 8.5 6.0
φC 内径 6.0 6.0 4.5
φD 谷径 7.9 9.2 6.4

PF ソケット
RoHS対応品
コード A B C φE F
244-2217-01 PF 1/2 40 8 26 27
244-2217-02 PF 3/8 32 8 22 23
244-2217-03 PF 1/4 26 8 18 21
244-2217-04 PF 1/8 22 7 14 17
材質：ポリプロピレン

●本製品ですが、先々原料グレードの変更を予定しております。
材質：PPからの変更はありませんが、見た目が半透明から白色になります。
ニップル
RoHS対応品

コード A B C φE F
244-2218-01 PT 1/8 26 9 5 14
244-2218-02 PT 1/4 32 12 7 17
244-2218-03 PT 3/8 38 14 9 21
244-2218-04 PT 1/2 48 19 12 23
材質：ポリプロピレン

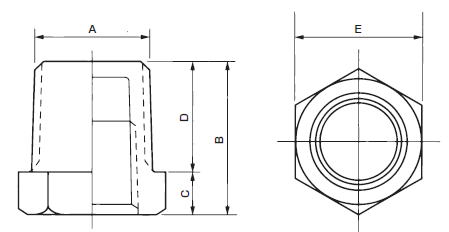

盲栓
RoHS対応品
コード
ポリプロピレン製 ポリアセータル製 Aネジサイズ
(inch)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)
363-PT1/8P 363-PT1/8D PT1/8 17.0 7.0 10.0 14.0
363-PT1/4P 363-PT1/4D PT1/4 21.0 8.0 13.0 17.0
363-PT3/8P 363-PT3/8D PT3/8 25.0 8.0 17.0 21.0
363-PT1/2P - PT1/2 27.0 8.0 19.0 23.0
一個単位販売
旧型番表
コード 型番
244-2126-01 PT 3/8
244-2126-02 PT 1/4

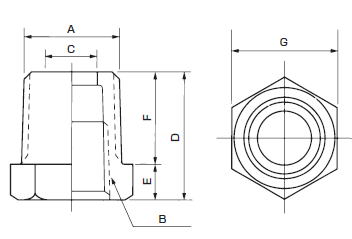

ブッシング
RoHS対応品
コード
ポリプロピレン製 ポリアセータル製 Aネジサイズ
(inch)		 Bネジサイズ
(inch)		 φC
(mm)		 D
(mm)		 E
(mm)		 F
(mm)		 G
(mm)
363-PT1/4×PT1/8P 363-PT1/4×PT1/8D PT1/4 PT1/8 6.0 21.0 8.0 13.0 17.0
363-PT3/8×PT1/4P 363-PT3/8×PT1/4D PT3/8 PT1/4 8.0 25.0 8.0 17.0 21.0
363-PT1/2×PT3/8P - PT1/2 PT3/8 12.0 27.0 8.0 19.0 23.0
一個単位販売
旧型番表
コード 型番
244-2127-01 PT 3/8 x PT1/4
244-2127-02 PT 1/4 x PT1/8
