ラムフロン　RF-03(新製品）

HUBTRON ハブトロン　チューブシリーズ　

325

下記のチューブに関しましては現在取扱い停止となっております。

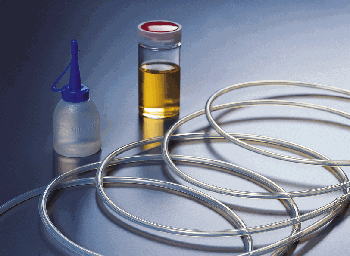

ラムフロン　RF-03G
優れた耐薬品性と連続屈曲性、バリア性を有した複層型チューブ

■耐薬品性に優れています(内層部）。
内装はフッ素樹脂、ほとんどの薬品･溶剤に耐性があります。
■柔軟で座屈しにくい構造になっています。
外層を柔軟材料で保護した構造になっています。
■透明性に優れています。
透明材料で構成されており、流体が確認できます。
■表面の耐摩耗性
外層は削れにくい材料で構成されています。
■薬品・水の透過が少ない
特殊構造により、柔軟性を保ちながら、優れたバリア性を有します。
■分野・用途
理化学機器・分析機器・化学工業・電子機器工業・一般機械工業・その他。
薬液などの輸送用配管として。

■ラムフロンのサイズ表＆一般物性表

標準サイズ（ｍｍ）
内径	外径
~~2.0~~	~~3.0~~
~~2.0~~	~~4.0~~
~~3.0~~	~~5.0~~
~~4.0~~	~~6.0~~

※UV対応(黒）タイプも用意しております。

一般物性表		外層	内層
比重	g/cm³	0.94	1.7
引っ張り強さ	ＭＰａ	28	50
破断伸び	％	580	580
耐熱温度	℃	65	130
内面撥水性　　　接触角　θ	-	-	95.9

■連続屈曲性試験
試験方法：ラムフロン3.0mm　x 5.0mmを屈曲試験機にて連続往復屈曲テスト実施。
結果：90日間(385万回)経過時点でクラック及び切断なし。

使用推奨最大曲げ半径と使用最大圧力(参考）
サイズ（mm）	推奨曲げ半径	推奨圧
内径×外径	推奨曲げ半径	推奨圧
2.0×4.0	25mm	0.9MPa
3.0×5.0	33mm	0.5MPa
4.0×6.0	43mm	0.5MPa

[継手使用時の注意]
●継手の選択にご注意下さい。チューブの外層材料は耐薬品性及び耐熱性に劣ります。
●溶剤やインクフラッシュ液等がチューブ断面から浸入しますと、層間の接着力を減少させ継手挿入時に割れの原因となります。

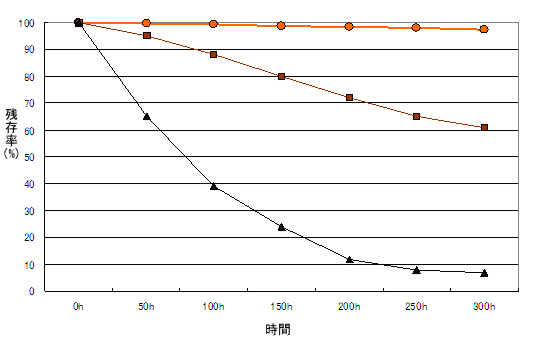

■水分透過試験　
サイズ：内径2.0mm x 外径4.0mm
室温：23℃　湿度：20%RH

■ガス透過性　　透過係数　　（ASTM D-1434　M法）
-	N2	O2	CO2	He
サーモフロン	82	136	111	1715
耐薬品性FKM	48	118	109	1820
（単位：ｃｍ３・mm／ｍ２・24ｈ・atm）

■耐薬品性

分類	薬品名	評価
酸	塩酸（３５％）	優
	硫酸（９８％）	優
	硝酸（６８％）	優
アルカリ	水酸化ナトリウム（５０％）	優
アルカリ	次亜塩素酸ソーダ	優
炭化水素	ｎ-ヘキサン	優
炭化水素	シクロヘキサン	優
芳香族	トルエン	優
芳香族	キシレン	優
アルコール	メタノール	優
	エタノール	優
	イソプロピルアルコール	優
エーテル	ジエチルエーテル	優
エーテル	テトラヒドロフラン	良
ケトン	アセトン	良
ケトン	メチルエチルケトン	良
カルボン酸	酢酸（氷酢酸）	優
エステル	酢酸エチル	良
	ﾌﾟﾛﾋﾟﾚﾝｸﾞﾘｺｰﾙﾓﾉﾒﾁﾙｴｰﾃﾙ=ｱｾﾃｰﾄ	優
	γ-ブチロラクタン	優
塩素系溶剤	ジクロロメタン	良
	1,2-ジクロロエタン	優
	トリクロロエチレン	良
	テトラクロロエチレン	優
アミド	N,N-ジメチルホルムアミド	優
アミド	1-メチル-2-ピロリドン	優
他	ジメチルスルホキシド	優

試験方法：室温、7日間各薬品浸漬後、重量変化を測定
評価(重量増加率）
優・・・5%未満
良・・・5%以上　10%未満
可・・・10%以上　20%未満
不可・・・20%以上
