Stainless
Flexible Protection Tube & Connectors for Optic Fiber and other related
materials and accsessories.
|
线缆固定攀SaddleSaddle |
P19 |
特点
能固定纤维连接器软管。(像图-22的样子请按下尾端螺丝帽。)
软管外径细,不紧的情况下请用弹性带把软管外径加粗然后固定。软管外径请选定比A寸法小的尺寸。也有不锈钢座板。捆包数:各种尺寸100个。
材料性质
磨铁板

|
 |
 |
尺寸表(mm)
型式 |
A |
B |
C |
D |
Matching
tube |
型式 |
A |
B |
C |
D |
Matching
tube |
PZ0104 |
4 |
15.8 |
10 |
4.5 |
KS-2.2N KS-2.6N |
PZ0116 |
16 |
34.9 |
18 |
7.5 |
KS-13N |
PZ0106 |
6 |
17.8 |
10 |
4.5 |
KS-3N 3.2N KS-4N |
PZ 0118 |
18 |
41.4 |
20 |
9.0 |
KS-14N |
PZ0108 |
8 |
23.0 |
12 |
5.5 |
KS-5N KS-6N |
PZ 0120 |
20 |
43.4 |
2 |
9.0 |
KS-15N |
PZ0110 |
10 |
25.0 |
12 |
5.5 |
KS-7N KS-8N |
PZ 1122 |
22 |
66.0 |
25 |
9.0 |
- |
PZ0112 |
12 |
27.0 |
14 |
5.5 |
KS-9N |
PZ 1125 |
25 |
70.0 |
25 |
9.0 |
KS-22N |
PZ0114 |
14 |
32.7 |
16 |
5.5 |
KS-10 |
PZ 1128 |
28 |
78.0 |
30 |
10.0 |
- |
PZ0115 |
15 |
33.7 |
16 |
7.5 |
KS-11N |
PZ1130 |
30 |
80.0 |
30 |
10.0 |
KS-25N |
|
|
负螺丝刀Slotted Screw Driver |
特点
M2负停止螺丝用
型式
D-M2
 |
六角扳手Hex Key Wrench |
型式
D6-M2
特点
M2六角穴停止螺丝用

|
组装螺丝 Set Pin
|
特点
传感器开端,尾端螺丝帽,壁板连接器的螺丝停止型中使用。
材料性质
铁+镀镍
|
尺寸表(mm)
型式 |
Type of the
tip |
Fig |
M2 X 1.5L - |
Straight slotted |
A |
M2 X 2L - |
Straight slotted |
B |
M2 X 2.5 |
Hex |
C |
M2 X 4L |
Hex |
C |
M3 X 3L |
Hex |
C |
Pack:50pcs |
|

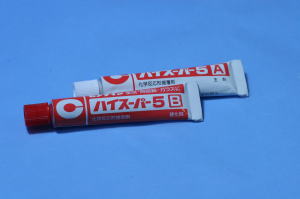

粘结剂 Adhesive |
特点
软管和连接器的粘结中使用。
尽量不要在软管上占有粘合剂,一遍左右转动连接器一遍插入。粘结后请放置5分钟以上使用。聚乙烯,聚丙烯,尼龙,盐化乙烯树脂,氟树脂,橡胶等不能粘结。
材料性质
化学反应形粘结剂
(A剂:环氧树脂,B剂:ポリチオール)
|

 |

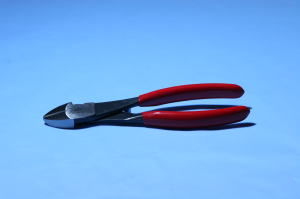

纤维连接器手动切断工具 Fiber Protecotor Cutting Tool |
形式
HG-175
特点
软管的切断使用
材料性质
合金钢
|

 |
纤维连接器自动切断工具 Fiber Protector Electric Cutting Tool |
形式
S-2
特点可以很漂亮的切断软管的切断面。可能切断的最大径是(15.8)备用刀刃5片。
|
 |
