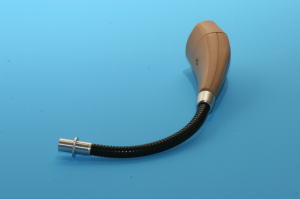

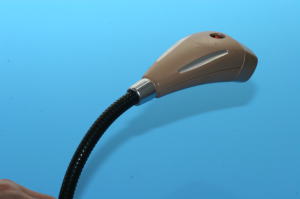

Double Stand Tube(PAT.P)
特点 台式软管双层构造的东西，形状保持力很强，适用于重量物的形状固定和震动的悬挂场所的形状保持。还有，耐久性很优越，通过了23万次的反复弯曲试验（在公司内部的实验）。还有因为材料是不锈钢制品，所以在食品器械和医疗器械等方面也很适用。 使用例 附属在飞机和汽车上的证明和装饰品的形状保持用管 材料性质 不锈钢，铁
尺寸表(mm) 型式 内径+/-0.2 外径+/-0.2 弯曲半径 最大制造长度 (m) WCD-12(SUS) 4.0 11.6 请来电垂询 10 WCD-13(SS) 5.0 12.8

Decavon Tube

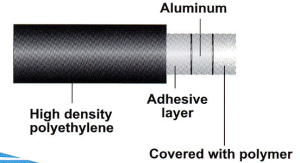

特点 弯曲状态能保持原样的软管。结构是构造使用芯材的铝管，外皮是高度密集的聚乙烯构造，能保持小的弯曲半径，保持里也很强分量轻润滑易弯曲。虽然能用于气体的搬运，但是以线材的保护和形状保持为目的适用于各种附属品的固定作用。还有供气体管道的铺设使用的专用的接口面向筐体的管道铺设，容易接续。 使用例 耳麦的保持部 LED等轻量物的照明向导 酸素吸入器的限制器部固定用软管 材料性质 铝，高密度聚乙烯 使用条件 使用流体  空气 使用温度范围 -40～＋６０度 适用接缝 decavon tube专用快贴纸
尺寸表(mm) 型式 内径(mm) 外径(mm) 最高使用压力 (Mpa at 20℃) 最小弯曲半径(mm) 质量(g/m) 1300-6 4.0 6.0 1.0 20 21 1300-10 6.8 10.0 1.0 40 47.0 长度: 20m, 100m Standard color: Black
Straight Connector /Specifications and sizes 型式 适用 Decavon tube型式 T 螺钉尺寸 L (mm) A (mm) F 插入管的长度(mm) H1二面幅度 (mm) H2二面幅度 (mm) S (mm) d1 (mm) d2 (mm) 质量 (g) DC6-PT1/8 1300-6 R1/8 28.0 11.0 15.0 10.0 12.0 4.5 5.0 2.7 14.5 DC6-PT1/4 1300-6 R1/4 30.0 12.0 15.0 14.0 12.0 4.5 7.0 2.7 22.0 DC10-PT1/8 1300-10 R1/8 30.0 11.0 18.0 17.0 17.0 4.5 5.0 5.6 28.0 DC10-PT1/4 1300-10 R1/4 31.0 12.0 18.0 17.0 17.0 4.5 7.0 5.6 32.0 DC10-PT3/8 1300-10 R3/8 32.0 13.0 18.0 17.0 17.0 4.5 9.0 5.6 38.0
90 Angle Connector /Specifications and sizes 型式 适用 Decavon tube型式 T 螺钉尺寸 L1 (mm) L2 (mm) L3 (mm) L4 (mm) A (mm) F 插入管的长度 (mm) H1二面幅度 (mm) H2二面幅度 (mm) S (mm) d1 (mm) d2 (mm) 质量 (g) DL6-PT1/8 1300-6 R1/8 20.5 18.5 26.0 25.5 11.0 15.0 10.0 12.0 4.5 5.0 2.7 21.0 DL6-PT1/4 1300-6 R1/4 23.0 22.0 30.0 29.0 12.0 15.0 12.0 12.0 4.5 7.0 2.7 31.0 DL10-PT1/8 1300-10 R1/8 27.0 22.0 35.0 32.0 11.0 18.0 14.0 17.0 4.5 5.0 5.6 42.0 DL10-PT1/4 1300-10 R1/4 27.0 25.0 35.0 35.0 12.0 18.0 14.0 17.0 4.5 7.0 5.6 50.0 DL10-PT3/8 1300-10 R3/8 27.0 26.0 35.0 36.0 13.0 18.0 14.0 17.0 4.5 9.0 5.6 53.0
Nut /Specifications and sizes
型式 适用 Decavon tube型式 T 螺钉尺寸 L(mm) H2(mm) 质量(g) N6 1300-6 M10x1 9.0 12.0 5.0 N10 1300-10 M15x1 10.0 17.0 9.0
Nylon /Specifications and sizes 型式 适用 Decavon tube型式 L(mm) SN6 1300-6 11.0 SN10 1300-10 12.0
