| サドル（ファイバープロテクタチューブ固定用） |
特長：ファイバープロテクターチューブを固定することができます。
●サドルは図22の用にエンドキャップやチューブを押さえて下さい。
●チューブ外径細く、ゆるい場合テーピングなどでチューブ外径を太くして固定して下さい。
材質：磨鉄板
注：チューブ外径A寸法より小さいサイズを選定して下さい。 |
 |
|
|
|
梱包数：各サイズ100個 [単位mm]
| 型式 |
A |
B |
C |
ΦD |
適用チューブ |
型式 |
A |
B |
C |
ΦD |
適用チューブ |
| PZ0104 |
4 |
15.8 |
10 |
4.5 |
KS-2.2N KS-2.6N |
PZ0116 |
16 |
34.9 |
18 |
5.5 |
KS-13N |
| PZ0106 |
6 |
17.8 |
10 |
4.5 |
KS-3N 3.2N KS-4N |
PZ 0118 |
18 |
41.4 |
20 |
5.5 |
KS-14N |
| PZ0108 |
8 |
23.0 |
12 |
5.5 |
KS-5N KS-6N |
PZ 0120 |
20 |
43.4 |
20 |
5.5 |
KS-15N |
| PZ0110 |
10 |
25.0 |
12 |
5.5 |
KS-7N KS-8N |
PZ 1122 |
22 |
66.0 |
25 |
5.5 |
- |
| PZ0112 |
12 |
27.0 |
14 |
5.5 |
KS-9N |
PZ 1125 |
25 |
70.0 |
25 |
5.5 |
KS-22N |
| PZ0114 |
14 |
32.7 |
16 |
5.5 |
KS-10 |
PZ 1128 |
28 |
78.0 |
30 |
5.5 |
- |
| PZ0115 |
15 |
33.7 |
16 |
5.5 |
KS-11N |
PZ1130 |
30 |
80.0 |
30 |
5.5 |
KS-25N |
材質：磨鉄板
| |
の製品に関しましては両サドルタイプとなりますのでご注意ください。 |
|

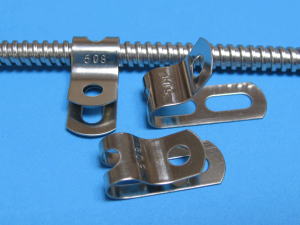

ステンレス片サドル
|
367 |
| 簡単に素早く、配線をしっかりサポート。 |
 |
特徴・作業性：
●フレキ、ケーブル及び電路資材取り付けの際、木ねじ一本で素早く固定できる。
●単体で数ミリの範囲内のケーブル外径に適合でき、利便性が良い。
●場面により２点止めも可能な万能サドル。
特徴・製品：
●サビに強いSUS304材を使用
●材料バリを研磨処理し、ケーブルへのキズを防止（508S〜2936S)
●補強リブの効力で長時間安定した支持力
●ケーブルにしっかりフィットするダブルR構造 |
|
|
| 規格表：保護管&ケーブル類 |
| 品番/サイズ |
適合径 |
二点止め機能 |
適用保護管類 |
ケーブル類 |
弊社ケーシング
チューブ |
VE/電線菅 |
ＣＤ/ＰＦ菅 |
プリカ/ＴＬチューブ |
SVケーブル |
CVケーブル |
同軸ケーブル |
袋入数 |
| HGC-508S |
φ5.4〜φ8 |
無し |
KS-4N
KS-5N
KS-6N |
- |
- |
- |
- |
- |
3C2V
S-5CFB |
100個 |
| HGC-912S |
φ10〜φ13 |
無し |
KS-8N
KS-9N
KS-10N |
- |
- |
No.10 |
2.6□x2C/3C
5.5□x2C |
2□x2C/3C
3.5□x2C/3C
5.5□x2C |
S-7CFB |
100個 |
| HGC-1317S |
φ13〜φ17.5 |
有り |
KS-11N
KS-12N
KS-13N
KS-14N |
- |
- |
No.12 |
5.5□x 3C
8□x 2C/3C |
5.5□x 3C
8□x2C/3C
14□x 2C/3C |
- |
100個 |
| HGC-1822S |
φ18〜φ22 |
有り |
KS-15N |
VE14/16
#19 |
CD14/16 |
NO.15/17
TC14/16 |
14□x 2C/3C
22□x 2C |
( 14□x 3C)
22□x 2C/3C |
- |
75個 |
| HGC-2328S |
φ23〜φ28 |
有り |
KS-19N
KS-22N |
VE22
#25 |
CD22
PF16 |
NO.24
TC22 |
22□x 3C
38□x 2C |
38□x 2C/3C
|
- |
50個 |
| HGC-2936S |
φ29〜φ36 |
有り |
KS-25N KS-28N
KS-31N |
VE28
#31 |
CD28
PF22 |
NO.30 |
38□x 3C
60□x2C/3C |
60□x 2C/3C
|
- |
25個 |
| 規格表：Fケーブル |
| 品番/サイズ |
Ｆケーブル |
二点止め機能 |
袋入数 |
| HGC-S/S |
1.6ｘ2Ｃ
2.０ｘ2Ｃ |
有り |
100個 |
| HGC-M/S |
1.6ｘ3Ｃ
2.０ｘ3Ｃ
2.6ｘ2Ｃ |
有り |
100個 |
| HGC-L/S |
2.6ｘ3Ｃ |
有り |
100個 |
| 製品寸法 |
| 品番/サイズ |
A |
B |
C |
Dφ |
Eφ |
| HGC-S/S |
12 |
0.5 |
9.8 |
3.9 |
- |
| HGC-M/S-M/S |
12 |
0.5 |
12.2 |
3.9 |
- |
| HGC-L/S |
12 |
0.5 |
15.7 |
3.9 |
- |
| HGC-508S |
10 |
0.4 |
6.3 |
4.0 |
- |
| HGC-912S |
12 |
0.5 |
13.1 |
4.0 |
- |
| HGC-1317S |
18 |
0.5 |
17.0 |
4.5 |
4.2 |
| HGC-1822S |
18 |
0.6 |
20.5 |
4.5 |
4.2 |
| HGC-2328S |
18 |
0.7 |
26.0 |
4.5 |
4.2 |
| HGC-2936S |
22 |
0.8 |
30.5 |
5.0 |
4.8 |
|
 |
|
| 施工方法 |
 |
| 施工上の注意 |
●平らな壁面を選び、施工を行ってください。
●ケーブルなどの外径を確認し、必ず適合サイズを使用してください。
●ケーブル間に隙間が無い様、本体をしっかりフィットさせてビス止めをしてください。
●皿ビスを使用すると本体が変形し、不安定になる場合があります。ナベ頭のビスをご使用下さい。 |
|
|
