スパイラルラッピング 029

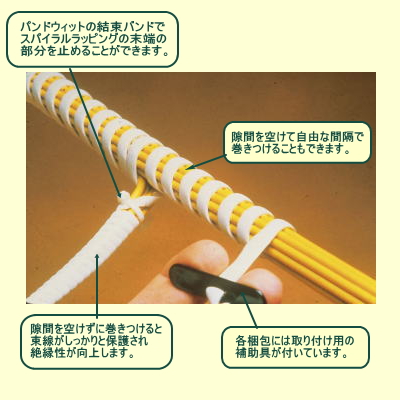

■特徴
● 電線、ワイヤー、チューブなどを結束して、磨耗を防止します。
● 屋内外及び厳しい使用条件に適した材質が7種類、外径寸法はφ3.2mmからφ25.4mmまで7種類あります。
● 取り付けは簡単で、速やかにできます。
スパイラルラッピング・電線、ワイヤー、チューブなどの結束に		 スパイラルラッピング・電線、ワイヤー、チューブなどの結束に
   ※お知らせ ⇒取り付け用補助具の同梱終了のお知らせ

材質仕様

材質 ポリエチレン 耐候性ポリエチレン 難燃性ポリエチレン
使用温度範囲 −40℃〜50℃ −40℃〜50℃ −40℃〜50℃ −20℃〜50℃
使用条件 屋内 屋外 屋内 屋内
UL UL94HB UL94HB UL94V-2 UL94V-0

材質 ナイロン66 耐候性ナイロン66 フッ素樹脂
使用温度範囲 −40℃〜65℃ −40℃〜65℃ −270℃〜180℃
使用条件 屋内 屋外 屋外
UL UL94V-2 UL94V-2 UL94V-0

束線範囲一覧表

部品番号 束線範囲
T12□- φ1.5mm〜φ 3.2mm
T19□- φ3.0mm〜φ10.0mm
T25□- φ4.4mm〜φ12.7mm
T38□- φ6.5mm〜φ25.4mm
部品番号 束線範囲
T50□- φ 9.5mm〜φ30.5mm
T62□- φ12.7mm〜φ40.6mm
T75□- φ19.1mm〜φ50.8mm
T100□- φ25.4mm〜φ76.2mm

スパイラルラッピング　寸法図

商品コード 寸法(mm) 厚さ 材質 色 長さ(m)/1巻き
A B C (mm)
T12T-C 3.2 2.2 5.5 0.5 フッ素樹脂 ナチュラル 30.48
T25T-L 6.4 4.8 9.5 0.8 15.24
T50T-Q 12.7 11.2 12.7 0.8 7.62
T62T-Q 15.9 14.4 15.9 0.8
T75T-X 19.1 17.5 22.2 0.8 3.04
T100T-X 25.4 23.4 28.6 1.0
T12F-C 3.2 1.7 5.5 0.8 ポリエチレン ナチュラル 30.48
T25F-C　* 6.4 4.3 9.5 1.0
T38F-C 9.5 6.7 11.1 1.4
T50F-C　* 12.7 9.7 12.7 1.5
T62F-C 15.9 12.7 15.9 1.6
T75F-C 19.1 15.7 22.2 1.7
T100F-C 25.4 21.8 28.6 1.8
*上記製品の色はナチュラルです。他に色物もあります。部品番号末尾に下記の色記号を入れてご注文下さい。（例：赤の場合、T25F-C2)
色記号：1=茶、2=赤、3Y=橙、4Y=黄、5=緑、6=青、7=紫、8=灰、10=白、16=ピンク
※本製品には、つなぎ目がある可能性があります。

商品コード 寸法(mm) 厚さ 材質 色 長さ(m)/1巻き
A B C (mm)
T12F-CO 3.2 1.7 5.5 0.8 耐候性ポリエチレン 黒 30.48
T25F-CO 6.4 4.3 9.5 1.0
T38F-CO 9.5 6.7 11.1 1.4
T50F-CO 12.7 9.7 12.7 1.5
T62F-CO 15.9 12.7 15.9 1.6
T75F-CO 19.1 15.7 22.2 1.7
T100F-CO 25.4 21.8 28.6 1.8
T12R-CY 3.2 1.7 5.5 0.8 難燃性ポリエチレン
(UL94V-2)		 白 30.48
T25R-CY　** 6.4 4.3 9.5 1.0
T38R-CY 9.5 6.7 11.1 1.4
T50R-CY 12.7 9.7 12.7 1.5
T62R-CY 15.9 12.7 15.9 1.6
T75R-CY 19.1 15.7 22.2 1.7
T100R-CY 25.4 21.8 28.6 1.8
T12FR-C　** 3.2 1.7 5.5 0.8 難燃性ポリエチレン

(UL94V-0)		 白 30.48
T25FR-C　** 6.4 4.3 9.5 1.0
T38FR-C　** 9.5 6.7 11.1 1.4
T50FR-C　** 12.7 9.7 12.7 1.5
T62FR-C　** 15.9 12.7 15.9 1.6
T75FR-C　** 19.1 15.7 22.2 1.7
T100FR-C　** 25.4 21.8 28.6 1.8
T12N-C 3.2 2.4 5.5 0.4 ナイロン66 ナチュラル 30.48
T25N-C 6.4 5.2 9.5 0.6
T38N-C 9.5 8 11.1 0.8
T50N-C 12.7 11.1 12.7 0.8
T62N-C 15.9 14.1 15.9 0.9
T75N-C 19.1 17 22.2 1.0
T100N-C 25.4 23.1 28.6 1.1
T12N-CO 3.2 2.4 5.5 0.4 耐候性ナイロン66 黒 30.48
T25N-CO 6.4 5.2 9.5 0.6
T38N-CO 9.5 8 11.1 0.8
T50N-CO 12.7 11.1 12.7 0.8
T62N-CO 15.9 14.1 15.9 0.9
T75N-CO 19.1 17 22.2 1.0
T100N-CO 25.4 23.1 28.6 1.1

**黒色もあります。商品コードの末尾に「20」を付けてご注文下さい。
※上記以外の長さの製品もあります。詳細は弊社営業部までお問合せください。
※本製品には、つなぎ目がある可能性があります。
