SFチューブ®　結束チューブ 029
特　徴
■ ポリエステル系繊維で編組した配線保護チューブです。
■ 編組構造により、屈曲性、弾力性、伸縮性にすぐれ、    圧縮すると約1.5〜4倍に広がります。
■ 電線束径の適用範囲が広く、経済的です。
■ 標準品と難燃品（UL、CSA 規格認定品）があります。
■ 電子電気機器配線等の被覆保護に有効です。
■ 鉄道車両用材料燃焼試験「難燃性」判定品

材質：ポリエステル（モノフィラメント）

標準色
標準品：黒　/ 難燃品（ハロゲンフリー）：グレー
UL 規格認定品E108566 VW-1 CSA 規格認定品LR85455 FT-1


材質変更に関するお知らせ ⇒ お知らせ

品番 寸法(mm) 包装単位
(m)
標準品 難燃品 最小径 拡大最大径 折径巾
SF-3 UL SF-3U 3 12 約6 100
SF-6 UL SF-6U 6 24 約15
SF-10 UL SF-10U 10 28 約19
SF-12 UL SF-12U 12 33 約22
SF-19 UL SF-19U 19 45 約30
SF-30 UL SF-30U 30 55 約35
挿入口の作り方
使用方法
1)SF チューブ®の先端を少し内側に折り返して挿入口をつくります。
2)挿入口より、電線束をすべり込ませます。
（電線束の先端にキャップ等をかぶせることにより、作業がスムーズに行えます。（例）当社VCP キャップ等）
● SF チューブ®の切断用として、ヒートナイフをおすすめします。ヒートナイフを使用することで、
   切断面がホツレなく作業できます。
1)先端部付近を両手で持ち、圧縮します。 2)先端部を中に押し込みます。 3)先端部を折り返して挿入口になります。

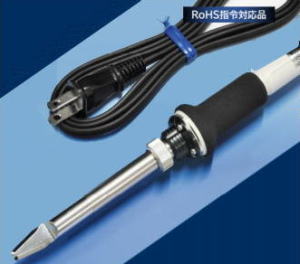

ヒートナイフ
● SF チューブ®の切断用として、ヒートナイフをおすすめします。ヒートナイフを使用することで、切断面がホツレなく作業できます。

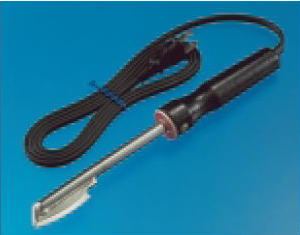

ヒートナイフSS　　定格　AC100V-48W

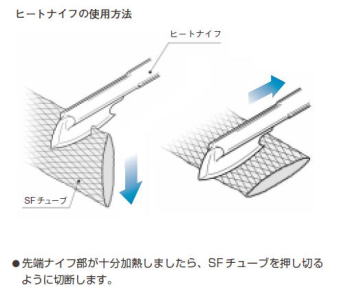

ご使用方法
プラグをコンセントに差し込み5分〜6分程度で昇温し、切断可能となります。
刃先の直線部分をSFチューブ®等の側面に当て、引くように切っていただくと簡単にカットできます。

幅の狭いSFチューブ®等の場合、刃先の直線部分を上から押し当てるだけで簡単に切れます。

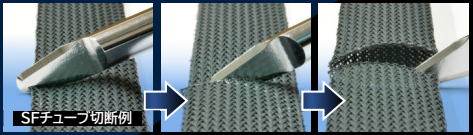

SFチューブ切断例1 SFチューブ切断例2

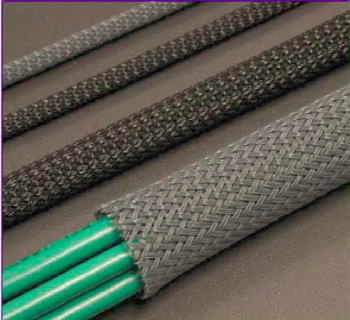

SFチューブ® SF-Aシリーズ　切断面がほつれにくいSFチューブ登場 029
特　徴
■新製法によりカット後の切断面をほつれにくくしました。
■網組構造により、屈曲性･弾力性・伸縮性に優れています。
■難燃品はUL規格(VW-1)認定品です。

材質：PET

標準色
標準品：黒　/ 難燃品：グレー
UL 規格認定品E108566 VW-1 CSA 規格認定品LR85455 FT-1

材質変更に関するお知らせ ⇒ お知らせ

品番 寸法(mm) 包装単位
(m)

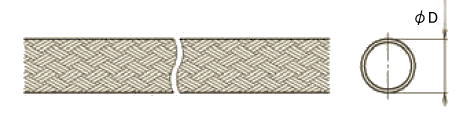

標準品 難燃品 束線径 φD
SF-A02 SF-A02U 2〜9 3 100
SF-A05 SF-A05U 5〜13 6
SF-A08 SF-A08U 8〜21 9
SF-A11 SF-A11U 11〜29 12
