P.1285

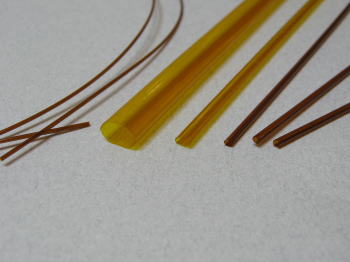

| ポリイミドチューブ（工業用） |
404/159 |
 |
■特長：
ポリイミドの耐寒耐熱性は-269℃～+400℃。フッ素系樹脂を越えた耐寒性が、あらゆる産業界から注目されています。しかしポリイミドは不溶不融・非延焼性で加工しにくい素材です。
このため、ポリイミドを配線絶縁材として使用する場合、フィルム加工されたポリイミド材をスパイラル巻きにし、接着剤で接合してチューブ加工していました。これではポリイミドの耐寒耐熱性が十分に活かされません。そこで一体成形でシームレスなポリイミドチューブを開発しました。
ご注意！
本製品は、医療用部材としては適当ではありません。人体、体液、医療品などに直接触れる用途、またはその可能性のある用途には使用できません。 |
|
| 【一部在庫販売。在庫サイズは下記表参照】 |
|
■耐熱性
常用で220℃、短時間なら400℃にも耐えます。熱硬化性のため以上では炭化。自己消火性を備え、有毒ガスを発生しないため、安全面でも優れています。
|
■薄肉
引っ張りに強く腰のある樹脂ですから、内径0.08mm、肉厚0.013mmのチューブも製作可能です。微小部品の配線を必要とする電子機器などでもスペースの心配無用。 |
■接着性
ほとんどの接着剤で有効に接着できます。また、アルカリ以外の薬品や放射線にも強い特性を持っています。このため、化学工場、原子力発電施設にも新たな可能性を提供します。 |
■シームレス
せっかくの優れた耐熱性でも、接着剤を使ったスパイラル･チューブでは熱で剥がれる心配があります。ポリイミドチューブは一体成型のシームレスタイプですから安心です。 |
■屈曲性
特殊な多重構造になっています。このため衝撃や屈曲の繰り返しに強く、剥離や破れの恐れもありません。可動部分でのご使用にも安心です。 |
■作業性
フッ素系樹脂チューブとポリイミドチューブの通線作業性の比較をしますと、フッ素系樹脂チューブは先が曲がりやすく、滑らかに線が通りません。ポリイミドチューブは腰が強く、かつ滑らかで摩擦が少ない樹脂のため、通線作業が手早く簡単にできます。また、優れた耐熱性は、はんだ付け作業にも安心でき、量産工程をスムーズにします。 |
|
■ポリイミドチューブの各種特性(試験方法:UL224による）
| 品種 |
サイズ(mm) |
絶縁破壊(kV) |
耐熱衝撃
20%伸長後260℃x1hr |
コールドベンド
-10℃x1hr |
燃焼試験
VW-1 |
| 加熱前 |
加熱後(※） |
| PIT-S |
1.0x0.06 |
12.3 |
12.0 |
キレツなし |
キレツなし |
燃焼なし |
※加熱条件:232℃x7day コールドベンド巻き付け径：7.9mm |
■耐薬品性試験結果
試験方法：1.0mmφ、60μm厚さの試料を各薬品に常温で30日間浸漬後、各項目を推定
| 特性 |
色相 |
無処理 |
水道水 |
塩酸(5％） |
硫酸(5％） |
キシレン |
クレゾール |
メタノール |
| 絶縁破壊電圧(kV) |
茶 |
12.3 |
11.8 |
11.8 |
11.5 |
11.5 |
12.3 |
11.0 |
|
■耐放射線試験表
試験方法：1.0mmφ、60μm厚さの試料(茶色）に対し、放射線照射前後の絶縁破壊電圧を測定。
| 特性/照射量 |
0
Mrad |
1000
Mrad |
2000
Mrad |
3000
Mrad |
4000
Mrad |
| 絶縁破壊電圧(kV) |
12.4 |
12.3 |
12.2 |
12.1 |
12.0 |
|
|
| ●寸法表(シームレスタイプ） PIT-FS/0.5m PIT-S/1.0m |
ハギテック
コード |
メーカー
品名記号 |
公称内径(mm) |
内径許容差
(mm) |
標準肉厚
（mm) |
標準外径
(mm) |
その他
肉厚*1 |
在庫
区分 |
| PIT-FS(0.08) |
PIT-FS |
0.08 |
±0.009 |
0.013 |
0.106 |
- |
△ |
| PIT-FS(0.09) |
0.09 |
±0.009 |
0.013 |
0.116 |
- |
△ |
| PIT-FS(0.10) |
0.10 |
±0.009 |
0.013 |
0.126 |
- |
△ |
| PIT-FS(0.11) |
0.11 |
±0.009 |
0.02 |
0.15 |
- |
△ |
| PIT-FS-01 |
0.12 |
±0.009 |
0.02 |
0.16 |
- |
△ |
| PIT-FS-02 |
0.13 |
±0.009 |
0.02 |
0.17 |
- |
△ |
| PIT-FS-03 |
0.14 |
±0.009 |
0.02 |
0.18 |
- |
△ |
| PIT-FS-04 |
0.15 |
±0.009 |
0.02 |
0.19 |
- |
△ |
| PIT-FS-05 |
0.16 |
±0.009 |
0.02 |
0.2 |
- |
△ |
| PIT-FS-06 |
0.17 |
±0.009 |
0.02 |
0.21 |
- |
△ |
| PIT-FS-07 |
0.18 |
±0.009 |
0.02 |
0.22 |
- |
△ |
| PIT-FS-08 |
0.19 |
±0.009 |
0.02 |
0.23 |
- |
△ |
| PIT-FS(0.20) |
0.20 |
±0.009 |
0.02 |
0.24 |
- |
△ |
| PIT-FS(0.23) |
0.23 |
±0.009 |
0.02 |
0.27 |
- |
△ |
| PIT-FS(0.25) |
0.25 |
±0.009 |
0.02 |
0.29 |
- |
△ |
| PIT-FS(0.30) |
0.30 |
±0.009 |
0.02 |
0.34 |
- |
△ |
| PIT-FS(0.32) |
0.32 |
±0.009 |
0.02 |
0.36 |
- |
△ |
| PIT-FS(0.36) |
0.36 |
±0.009 |
0.02 |
0.4 |
- |
△ |
| PIT-FS(0.45) |
0.45 |
±0.009 |
0.02 |
0.49 |
- |
△ |
| PIT-S-01 |
PIT-S |
0.20 |
±0.03 |
0.04 |
0.28 |
- |
◎ |
| PIT-S-02 |
0.25 |
±0.03 |
0.04 |
0.33 |
- |
△ |
| PIT-S-03 |
0.30 |
±0.03 |
0.04 |
0.38 |
- |
◎ |
| PIT-S-04 |
0.35 |
±0.03 |
0.04 |
0.43 |
- |
△ |
| PIT-S-05 |
0.40 |
±0.03 |
0.04 |
0.48 |
0.06,0.08 |
※2
◎ |
| PIT-S-06 |
0.50 |
±0.04 |
0.06 |
0.62 |
0.04,0.08 |
△ |
| PIT-S-07 |
0.60 |
±0.04 |
0.06 |
0.72 |
0.04,0.08 |
◎ |
| PIT-S-08 |
0.70 |
±0.04 |
0.06 |
0.82 |
- |
◎ |
| PIT-S-09 |
0.80 |
±0.05 |
0.06 |
0.92 |
0.04,0.08 |
△ |
| PIT-S-10 |
0.90 |
±0.05 |
0.06 |
1.02 |
- |
◎ |
| PIT-S-11 |
1.00 |
±0.06 |
0.06 |
1.12 |
0.04,0.08 |
◎ |
| PIT-S-(1.10) |
1.10 |
±0.06 |
0.06 |
1.22 |
- |
◎ |
| PIT-S-12 |
1.20 |
±0.06 |
0.06 |
1.32 |
- |
△ |
| PIT-S-(1.30) |
1.30 |
±0.06 |
0.06 |
1.42 |
- |
◎ |
| PIT-S-13 |
1.40 |
±0.06 |
0.06 |
1.52 |
- |
◎ |
| PIT-S-(1.50) |
1.50 |
±0.06 |
0.06 |
1.62 |
- |
△ |
| PIT-S-14 |
1.60 |
±0.08 |
0.06 |
1.72 |
- |
◎ |
| PIT-S-(1.70) |
1.70 |
±0.08 |
0.06 |
1.82 |
- |
△ |
| PIT-S-15 |
1.80 |
±0.08 |
0.06 |
1.92 |
- |
△ |
| PIT-S-(1.90) |
1.90 |
±0.08 |
0.06 |
2.02 |
- |
△ |
| PIT-S-16 |
2.00 |
±0.10 |
0.06 |
2.12 |
- |
◎ |
| PIT-LS-2.50 |
PIT-LS |
2.50 |
±0.10 |
0.06 |
2.62 |
- |
◎ |
| PIT-LS-3.00 |
3.00 |
±0.10 |
0.06 |
3.12 |
- |
◎ |
※最少注文数量、納期については、お問合せ下さい。
※1 その他肉厚品をご要望の場合はその旨明記の上、お問合せ下さい。
＜例：PIT-S-05 肉厚：0.08＞
在庫区分 ◎：在庫あり △：取り寄せ品
※2.PIT-S-05は肉厚0.06が在庫品です。
|
| ●寸法表(１重巻きタイプ） 1.0m |
ハギテック
コード |
メーカー
品名記号 |
公称内径(mm) |
標準肉厚（mm) |
標準外径（mm) |
| PIT-K-3.1 |
PIT-K |
3.1 |
0.05 |
3.2 |
| PIT-K-3.5 |
3.5 |
0.05 |
3.6 |
| PIT-K-4.0 |
4.0 |
0.05 |
4.1 |
| PIT-K-4.5 |
4.5 |
0.05 |
4.6 |
| PIT-K-5.0 |
5.0 |
0.05 |
5.1 |
| PIT-K-5.5 |
5.5 |
0.05 |
5.6 |
| PIT-K-6.0 |
6.0 |
0.05 |
6.1 |
| PIT-K-6.5 |
6.5 |
0.05 |
6.6 |
| PIT-K-7.0 |
7.0 |
0.05 |
7.1 |
| PIT-K-7.5 |
7.5 |
0.05 |
7.6 |
| PIT-K-8.0 |
8.0 |
0.05 |
8.1 |
| PIT-K-8.5 |
8.5 |
0.05 |
8.6 |
| PIT-K-9.0 |
9.0 |
0.05 |
9.1 |
| PIT-K-9.5 |
9.5 |
0.05 |
9.6 |
| PIT-K-10.0 |
10.0 |
0.05 |
10.1 |
| PIT-K-10.5 |
10.5 |
0.05 |
10.6 |
PIT-K-11.0 |
11.0 |
0.05 |
11.1 |
※最少注文数量、納期については、お問合せ下さい。
※PIT-K～は、ポリイミドフィルムの貼りあわせによる成型品です。
※ご使用条件によっては230℃程度で接着層の剥離が生じる可能性がございます。
※取り消し線の製品は現在、生産中止品となっております。（2021年6月22日）
メーカー＆荷姿
メーカー:古河電気工業㈱
サイトはこちら→古河電気工業㈱
荷姿：
PIT-FS/0.5m
PIT-S/1.0m
PIT-K/1.0m |
|
