PAPUREX社はドイツに本部を置き1981年スピアースターというブランド名にて最高3,200BARまで使用できる超高圧スパイラルホースを設計、製造していました。1989年スピアースターの社名にて分社化いたしました
現在、スピアースター社は世界中のマーケットをカバーし、超高圧樹脂ホースの供給を行っております。超高圧洗浄、切断、油圧ジャッキ他
広範な分野において高い評価を得ております。
スピアースターホースは高張力鋼線のスパイラルブレード、チューブはハイグレード樹脂
(POM、PA、PVDF、FEP、PTFE、PUR）にて構成されています。ハイグレードの樹脂とスパイラルの補強層との組み合わせ、また優れた接着技術により3mmから25ｍｍまでの80種以上のホースを生産しております。
破壊安全率も高く耐圧性・耐久性に優れたホースです。またチューブ内面がきれいなので、流れの特性が良く、さらに 耐薬品性に優れ、小径で軽量です。またサイズにより単長で最高3,000mまで製作が可能です。
スピアースター社の金具は最新式のCADシステムにて設計・開発されています。設計・開発は数多くの試験結果を基に行われています。1995年に超高圧ホース設計・製造に関し
ISO9001を認証取得しています。
スピアースター社の試験装置
耐圧試験機 400MPa(4,000bar)
破壊試験機
1,000MPa(10,000bar)
インパルステスト400MPa(4,000bar)
容積変化試験機400MPa(4,000bar)
導電テスト機
引っ張り試験機50
kN / 400MPa(4,000bar) |
|
 |

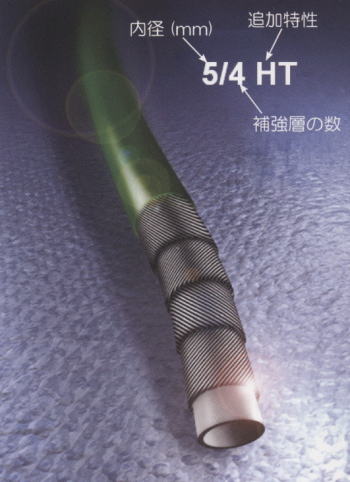

ホース呼称
5/4 HT
5=内径（mm）
4=補強層の数
HT=追加特性
|
| 追加特性の記号について |
H:高圧タイプ
UHP:超高圧タイプ
K:ワイヤーブレードタイプ
W:オープンスパイラルブレード
L:柔軟タイプ
R:耐摩耗タイプ
HT:高温タイプ |
|
| ホースは構造により、カバーが色分けされています。 |
２スパイラルホース：グリーン
２スパイラルホース＋２オープンスパイラルホース：ブラック
４スパイラルホース：グレー
６スパイラルホース：ブルー
６スパイラルホース（H高圧タイプ）：レッド
８スパイラルホースUHP(超高圧タイプ）：オレンジ
|
※スピアースター超高圧樹脂ホースは金具付き（アッセンブル品）での販売になります。ホース型式・長さ・両端金具を御指定下さい。都度御見積での御対応になります。
ホース金具･アダプター類はこちら
|
|
|
弊社で販売するスピアースター超高圧ホースは最高使用圧力の1.5倍(※1)の圧力で5分間、弊社にて耐圧検査し納入させていただきます。豊富な種類のホースと金具を取り揃えご用命をお待ち申し上げております。
※1：最高使用圧力3,200barに限り4,200barにて耐圧検査を行います。
※使用流体が水、鉱物性作動油以外の場合は弊社にお問合せ下さい。
|
|
| 呼称(商品コード） |
内径
mm |
外径
mm |
最高使用圧力
bar |
最低破壊圧力
bar |
最小曲げ半径
mm |
ホース重量
g/m |
金具内径
(mm) |
| 371-4/4 |
4.0 |
10.3 |
2,160 |
5,400 |
130 |
234 |
1.8 |
 |
| 補強層：4スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グレー |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-4/6 |
4.0 |
11.5 |
2,800 |
7,000 |
175 |
365 |
1.7 |
 |
| 補強層：6スパイラルブレード |
| カバー：ポリアミド(PA) |
色：ブルー |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-5/2 |
5.0 |
9.4 |
1,040 |
2,600 |
95 |
125 |
3.0 |
 |
| 補強層：2スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グリーン |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-5/4 |
5.0 |
11.2 |
1,800 |
4,500 |
150 |
260 |
2.5 |
 |
| 補強層：4スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グレー |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-5/6 |
5.0 |
13.4 |
2,620 |
6,550 |
200 |
450 |
2.5 |
 |
| 補強層：6スパイラルブレード |
| カバー：ポリアミド(PA) |
色：ブルー |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-6/2 |
6.3 |
11.5 |
1,000 |
2,500 |
110 |
175 |
4.0 |
 |
| 補強層：2スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グリーン |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-6/4 |
6.3 |
12.6 |
1,500 |
3,800 |
180 |
295 |
3.5 |
 |
| 補強層：4スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グレー |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-8/2W |
8.0 |
14.3 |
1,040 |
2,600 |
110 |
314 |
5.5 |
 |
| 補強層：２スパイラル+２オープンスパイラルブレード |
| カバー：ポリウレタン(PUR) |
色：ブラック |
チューブ：ポリアミド(PA) |
|
|
| 371-8/4 |
8.0 |
14.6 |
1,500 |
3,800 |
200 |
390 |
4.5 |
 |
| 補強層：4スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グレー |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-8/6H |
7.7 |
18.8 |
2,500 |
6,250 |
260 |
925 |
4.5 |
 |
| 補強層：6スパイラルブレード |
| カバー：ポリアミド(PA) |
色：レッド |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-8UHP |
7.6 |
22.0 |
3,200 |
7,400 |
300 |
1,120 |
4.5 |
 |
| 補強層：8スパイラルブレード |
| カバー：ポリアミド(PA) |
色：オレンジ |
チューブ：ポリオキシメチレン(POM) |
|
|
| 呼称 |
内径
mm |
外径
mm |
最高使用圧力
bar |
最低破壊圧力
bar |
最小曲げ半径
mm |
ホース重量
g/m |
金具内径
(mm) |
| 371-10/2W |
10.0 |
17.2 |
1,000 |
2,500 |
125 |
430 |
6.5 |
 |
| 補強層：２スパイラル+２オープンスパイラルブレード |
| カバー：ポリウレタン（PUR) |
色：ブラック |
チューブ：ポリアミド(PA) |
|
|
| 371-10/4 |
9.9 |
18.4 |
1,500 |
3,800 |
200 |
690 |
5.5 |
 |
| 補強層：4スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グレー |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-10/6 |
9.8 |
20.4 |
1,920 |
4,800 |
250 |
1,000 |
5.5 |
 |
| 補強層：6スパイラルブレード |
| カバー：ポリアミド(PA) |
色：ブルー |
チューブ：ポリオキシメチレン(POM) |
|
|
| 371-13/2 |
12.9 |
19.3 |
640 |
1,600 |
200 |
435 |
8.5 |
 |
| 補強層：2スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グリーン |
チューブ：ポリアミド(PA) |
|
|
| 371-13/2W |
12.8 |
20.8 |
1,040 |
2,600 |
150 |
590 |
8.5 |
 |
| 補強層：２スパイラル+２オープンスパイラルブレード |
| カバー：ポリウレタン(PUR) |
色：ブラック |
チューブ：ポリアミド(PA) |
|
|
| 371-13/6 |
12.8 |
23.4 |
1,800 |
4,500 |
300 |
1,160 |
7.5 |
 |
| 補強層：6スパイラルブレード |
| カバー：ポリアミド(PA) |
色：ブルー |
チューブ：ポリアミド(PA) |
|
|
| 371-16/4 |
16.0 |
25.5 |
1,040 |
2,600 |
250 |
1,000 |
10.5 |
 |
| 補強層：4スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グレー |
チューブ：ポリアミド(PA) |
|
|
| 371-20/2 |
19.0 |
26.2 |
520 |
1,300 |
240 |
750 |
13.0 |
 |
| 補強層：2スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グリーン |
チューブ：ポリアミド(PA) |
|
|
| 371-20/4 |
18.8 |
28.8 |
1,040 |
2,600 |
250 |
1,350 |
13.0 |
 |
| 補強層：4スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グレー |
チューブ：ポリアミド(PA) |
|
|
| 371-25/2 |
23.6 |
31.0 |
440 |
1,100 |
300 |
850 |
13.0 |
 |
| 補強層：2スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グリーン |
チューブ：ポリアミド(PA) |
|
|
| 371-25/4 |
24.8 |
36.3 |
900 |
2,250 |
300 |
1,715 |
19.0 |
 |
| 補強層：4スパイラルブレード |
| カバー：ポリアミド(PA) |
色：グリーン |
チューブ：ポリアミド(PA) |
|
|
※使用温度範囲：-30℃〜60℃
※スピアースター超高圧樹脂ホースは金具付き（アッセンブル品）での販売になります。ホース型式・長さ・両端金具を御指定下さい。都度御見積での御対応になります。
ホース金具･アダプター類はこちら
F type 耐熱・耐薬品性に優れた超高圧フッ素樹脂ホース
 仕様温度範囲：−70℃〜＋200℃ |
| ホース呼称 |
内径
mm |
外径
mm |
最高使用圧力
bar |
最低破壊圧力
bar |
最小曲げ半径
mm |
ホース重量
g/m |
| 6/2KF |
6.2 |
11.2 |
500 |
2,000 |
60 |
262 |
| 8/2KF |
8.0 |
13.4 |
475 |
1,900 |
85 |
345 |
| 10/2KF |
10.0 |
15.7 |
450 |
1,800 |
110 |
442 |
| 13/2KF |
12.2 |
18.8 |
450 |
1,800 |
150 |
600 |
| 16/2KF |
15.1 |
21.6 |
360 |
1,450 |
175 |
700 |
| 20/2KF |
20.2 |
27.8 |
275 |
1,100 |
200 |
1,055 |
| 25/2KF |
24.2 |
31.7 |
225 |
1,000 |
240 |
1,205 |
Fタイプはチューブ材質がPTFEになっております。輸入品のため、納期にお時間をいただきます。
※スピアースター超高圧樹脂ホースは金具付き（アッセンブル品）での販売になります。ホース型式・長さ・両端金具を御指定下さい。都度御見積での御対応になります。
ホース金具･アダプター類はこちら |
|
