ＲＶ-2006Ｓ　2ポートフルボアボールバルブ
※こちらの製品は、現在生産中止品となっております。（2020年2月17日）		 374
RV2006S/2ポートフルボアボールバルブ　寸法表 単位：mm
型式 サイズ φd L H W N P M a 重量（ｇ）
RV-2006S 1/4 11.6 50.8 58.5 100 12.7 28.5 M5 19 240
3/8 12.5 50.8 58.5 100 12.7 28.5 M5 22.5 240
1/2 15 58 58.5 100 12.7 28.5 M5 26 300
3/4 20 65.6 63.5 125 12.7 28.5 M5 32 450
1 25 78.7 78 149 22.4 35 M5 36 760
1-1/4 32 90 83 149 22.4 35 M6 45 1140
1-1/2 38 105 102 190 23.2 38.1 M6 54.5 1740
2 50 124 108 190 23.2 38.1 M6 67 2710

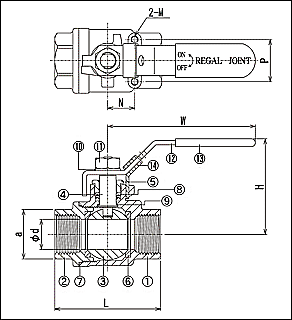

RV-2006S寸法図
RV-2006S/2ポートフルボアボールバルブ寸法図
部品名 材　質
①ボディ SCS13A
②キャップ SCS13A
③ボール SCS13A
④ステム SUS316
⑤グランドリング SUS304
⑥ボールシート PTFE
⑦ボディシール PTFE
⑧パッキン PTFE
⑨スラストワッシャ PTFE
⑩スプリングワッシャ SUS304
⑪ステムナット SUS304
⑫ハンドル SUS304
⑬ハンドルスリープ PVC
⑭ロックデバイス SUS304

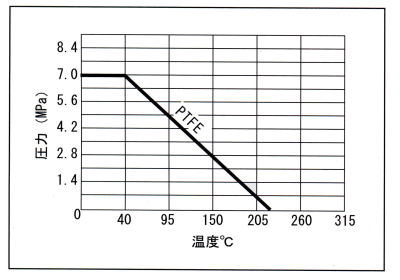

圧力/温度特性

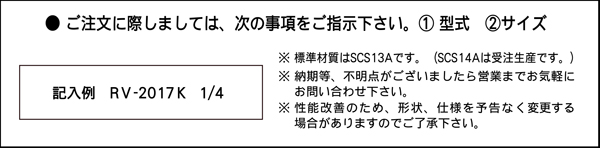

注文形式
注文形式
