カンタッチエルボ 374
カンタッチエルボ ■ カンタッチエルボにすることで、部品点数の削減、工数低減、省スペース
　化が可能となり、コストダウンが図れる。
■ ボディとインサートスリーブが分離可能でホースの抜けを完全に防止し、
　ラインの入れ替え、ホースのメンテナンスが容易に出来る。
■ 材質をステンレス製にすることで、水、薬品などへの幅広い対応が可能。
■ ロストワックス製法を用い、環境にやさしくローコストを実現。


仕　様
型式 THL15 THL19
最高使用圧力 1 MPa ※使用するホースの使用圧力範囲でご使用下さい。
引張力 400N以上（40kg以上）
材質 ボディ SCS14
ナット SUS304
バックリング ポリアセタール
インサートスリーブ SUS304
Oリング フッ素ゴム
適用ホース内径×外径 φ15×22 φ19×26
重量 約234ｇ 約364ｇ

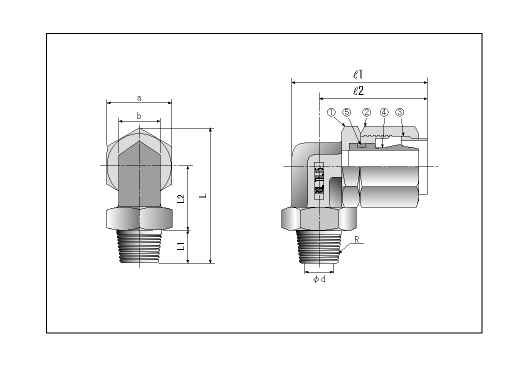

寸 法 図


寸 法 表
型　式 Ｒ Ｌ1 Ｌ2 L l1 l2 a b φd ブレードホース
内径×外径		 Oリング
呼び径
THL12-3/8 3/8 13 27 55 53 40.4 26 15 φ10 φ12×18 P11
THL12-1/2 1/2 15 27 57 53 40.4 26 15 φ10 φ12×18 P11
THL15-3/8 3/8 13 28 58.3 58.4 47.4 30 19 φ10 φ15×22 P16
THL15-1/2 1/2 15 28 60.3 58.4 47.4 30 19 φ14 φ15×22 P16
THL15-3/4 3/4 17 28 62.3 58.4 47.4 30 19 φ14 φ15×22 P16
THL19-1/2 1/2 15 31 66.2 70.5 57.2 35 23 φ14 φ19×26 P20
THL19-3/4 3/4 17 31 68.2 70.5 57.2 35 23 φ17.4 φ19×26 P20
THL19-1 1 21 31 72.2 70.5 57.2 35 23 φ17.4 φ19×26 P20
THL25-3/4 3/4 19 37 80.2 78 56.3 42 29 φ18 φ25×33 P24
THL25-1 1 21 37 82.2 78 56.3 42 29 φ24 φ25×33 P24

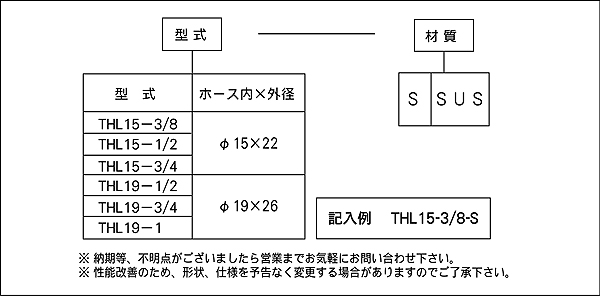

注文形式
注文形式
