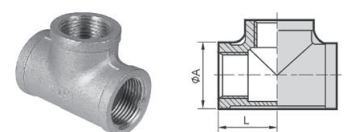

R-2　ティーズ


材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-2 単位：mm
ＳＩＺＥ φA L
1/8" 17.0 19.0
1/4" 21.3 21.0
3/8" 23.5 23.6
1/2" 30.0 28.0
3/4" 35.0 33.0
1" 43.0 38.0
1-1/4" 52.0 45.0
1-1/2" 58.5 50.0
2" 71.5 58.0
2-1/2" 87.0 70.0
3" 100.0 78.5
4" 125.0 97.0
※赤字の製品に関しては受注生産品

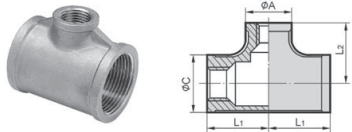

R-2A　径違いティーズ


材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-2A
SAIZE φA φC L1 L2
1/4"×1/8" 17.0 21.0 18.0 19.0
3/8"×1/8" 17.0 23.0 19.0 21.0
3/8"×1/4" 21.0 23.0 20.0 22.0
1/2"×1/8" 17.0 29.0 22.0 23.0
1/2"×1/4" 20.8 29.0 24.0 24.0
1/2"×3/8" 23.5 29.0 26.0 25.0
3/4"×1/4" 20.8 36.0 25.0 28.0
3/4"×3/8" 23.3 36.0 28.0 28.0
3/4"×1/2" 30.0 37.0 30.0 32.0
1"×1/4" 20.8 44.0 30.0 31.0
1"×3/8" 23.3 44.0 30.0 31.0
1"×1/2" 30.5 44.0 32.0 33.4
1"×3/4" 35.8 44.0 35.0 35.0
1-1/4"×3/8" 23.3 51.4 32.0 36.0
1-1/4"×1/2" 28.8 51.4 34.0 38.0
1-1/4"×3/4" 35.8 51.4 38.0 40.0
1-1/4"×1" 43.3 51.4 40.0 42.0
1-1/2"×3/8" 23.3 57.9 34.0 40.0
1-1/2"×1/2" 28.8 57.9 35.0 42.0
1-1/2"×3/4" 35.8 57.9 38.0 43.0
1-1/2"×1" 43.3 57.9 41.0 45.0
1-1/2"×1-1/4" 51.4 57.9 45.0 48.0
2"×1/2" 28.8 71.0 38.0 48.0
2"×3/4" 35.8 71.0 41.0 49.0
2"×1" 43.3 71.0 44.0 51.0
2"x1-1/4" 51.4 71.0 48.0 54.0
2"x1-1/2" 57.9 71.0 52.0 55.0
