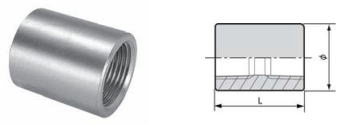

R-12E　丸ソケット　（切削品）

材質 ： SCS13（SUS304相当）
 ※ 両端　NPT及びPTをご指定の上、お問い合わせ下さい。
型式R-12E(NPT/PT) 単位：mm
ＳＩＺＥ φ L
(NPT/PT)-1/8" 15.0 19.0
(NPT/PT)-1/4" 19.0 27.0
(NPT/PT)-3/8" 23.0 28.0
(NPT/PT)-1/2" 28.0 37.0
(NPT/PT)-3/4" 34.0 39.0
(NPT/PT)-1" 42.0 46.0
(NPT/PT)-1-1/4" 50.0 51.0
(NPT/PT)-1-1/2" 58.0 52.0
(NPT/PT)-2" 70.0 60.0
※一部サイズが受注製作品になっております。詳しくはお問い合わせください。

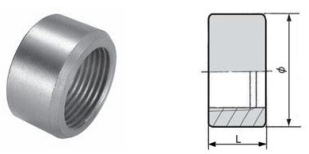

R-12F　ハーフソケット（切削品）

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-12F(PT) 単位：mm
ＳＩＺＥ φ L
(PT)-1/8" 15.0 9
(PT)-1/4" 19.0 14
(PT)-3/8" 23.0 15
(PT)-1/2" 28.0 19
(PT)-3/4" 34.0 20
(PT)-1" 42.0 23
(PT)-1-1/4" 50.0 27
(PT)-1-1/2" 58.0 32
(PT)-2" 70.0 33
型式R-12F(NPT) 単位：mm
ＳＩＺＥ φ L
(NPT)-1/8" 15.0 9
(NPT)-1/4" 19.0 14
(NPT)-3/8" 23.0 15
(NPT)-1/2" 28.0 19
(NPT)-3/4" 34.0 20
(NPT)-1" 42.0 23
(NPT)-1-1/4" 50.0 27
(NPT)-1-1/2" 58.0 32
(NPT)-2" 70.0 33
※赤文字の製品に関しましては受注生産品となります。

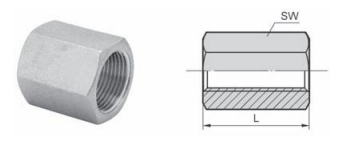

R-12K.　六角ソケット

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-12K 単位：mm
ＳＩＺＥ L SW
1/8" 17.0 15.0
1/4" 25.0 17.0
3/8" 26.0 21.0
1/2" 34.0 26.0
3/4" 36.0 32.0
1" 43.0 38.0
1-1/4" 48.0 50.0
1-1/2" 48.0 54.0
2" 56.0 68.0
