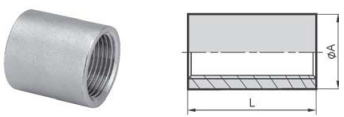

R-12　ソケット

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-12 単位：mm
ＳＩＺＥ φA L
1/8" 16.0 24.0
1/4" 20.0 26.0
3/8" 25.0 29.0
1/2" 30.0 36.0
3/4" 37.2 38.0
1" 44.0 41.0
1-1/4" 52.0 49.0
1-1/2" 60.0 49.0
2" 72.0 55.0
2-1/2" 89.0 61.6
3" 104.0 71.0
4" 131.0 84.0
※赤字の製品に関しては受注生産品

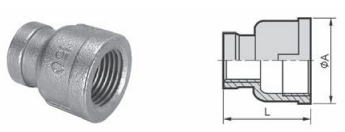

R-12A　径違いソケット

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）

型式R-12A 単位：mm
ＳＩＺＥ φA L
1/4"×1/8" 21.5 26.0
3/8"×1/8" 22.6 28.3
3/8"×1/4" 26.0 29.0
1/2"×1/8" 30.0 35.0
1/2"×1/4" 30.0 34.0
1/2"×3/8" 30.0 34.0
3/4"×1/8" 36.7 38.0
3/4"×1/4" 36.7 38.0
3/4"×3/8" 36.7 38.0
3/4"×1/2" 36.7 37.0
1"×1/8" 43.0 42.0
1"×1/4" 43.0 42.0
1"×3/8" 43.0 42.0
1"×1/2" 43.0 42.0
1"×3/4" 43.0 42.0
1-1/4"×1/4" 52.0 48.0
1-1/4"×3/8" 52.0 48.0
1-1/4"×1/2" 52.0 48.0
1-1/4"×3/4" 52.0 48.0
1-1/4"×1" 52.5 52.0
1-1/2"×3/8" 59.0 48.0
1-1/2"×3/4" 59.0 49.0
1-1/2"×1/2" 59.0 51.0
型式R-12A 単位：mm
ＳＩＺＥ φA L
1-1/2"×1" 59.0 53.0
1-1/2"×1-1/4" 59.0 53.0
2×1/2" 72.0 50.5
2×3/4" 72.0 51.0
2×1" 72.0 56.0
2"×1-1/4" 72.0 56.0
2"×1-1/2" 72.0 57.0
2-1/2"×3/4" 85.0 60.0
2-1/2"×1" 87.0 60.0
2-1/2"×1-1/4" 85.0 60.0
2-1/2"×1-1/2" 85.0 60.0
2-1/2"×2" 85.0 61.0
3"×1" 100.0 62.0
3"×1-1/4" 100.0 62.0
3"×1-1/2" 100.0 62.0
3"×2" 100.0 62.0
3"×2-1/2" 100.0 62.0
4"×1-1/2" 129.0 65.0
4"×1-1/4" 129.0 65.0
4"×2" 129.0 65.0
4"×2-1/2" 128.0 65.0
4"×3" 128.0 65.0
※赤字の製品に関しては受注生産品

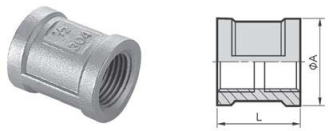

R-12B　丸ソケット（ロストワックス）（受注生産品）

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-12B(PT) 単位：mm
ＳＩＺＥ φA L
(PT)-1/8" 15.0 17.0
(PT)-1/4" 18.5 25.0
(PT)-3/8" 21.3 26.0
(PT)-1/2" 27.7 34.0
(PT)-3/4" 33.6 36.0
(PT)-1" 39.5 43.3
(PT)-1-1/4" 49.0 48.0
(PT)-1-1/2" 55.0 48.0
(PT)-2" 67.0 56.0
(PT)-2-1/2" 82.0 65.6
(PT)-3" 100.0 71.0
(PT)-4" 123.5 83.5
型式R-12B(NPT) 単位：mm
ＳＩＺＥ φA L
(NPT)-1/8" 16.0 26.0
(NPT)-1/4" 20.0 28.2
(NPT)-3/8" 23.0 30.8
(NPT)-1/2" 28.2 35.0
(NPT)-3/4" 34.8 40.3
(NPT)-1" 42.0 43.5
(NPT)-1-1/4" 48.5 50.0
(NPT)-1-1/2" 56.7 56.2
(NPT)-2" 71.2 65.1
(NPT)-2-1/2" 86.3 74.3
(NPT)-3" 105.0 82.0
(NPT)-4" 131.4 94.3
